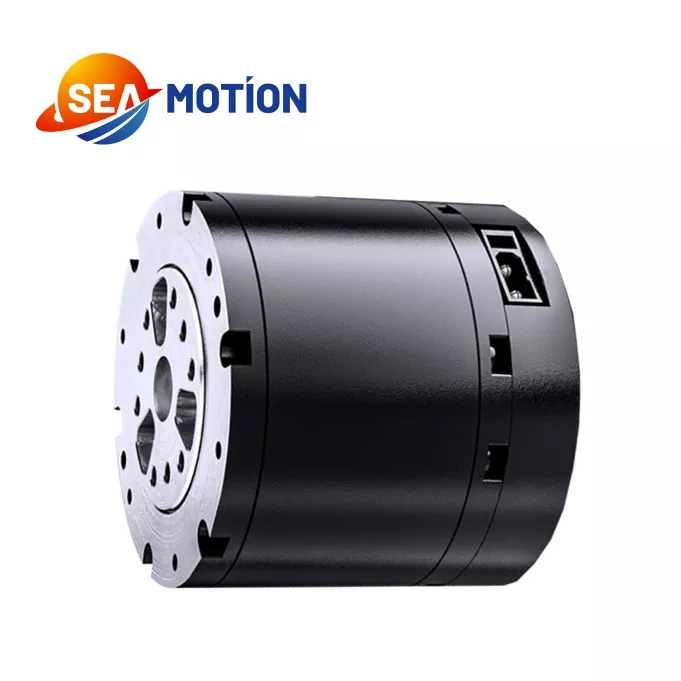

SEA MOTION 유성조인트 모듈은 하모닉 감속기보다 심플한 디자인과 높은 경제성을 자랑하는 유성감속기 구조에 최적화된 당사의 주력 핵심 제품입니다. 고성능 프레임리스 토크 모터, 듀얼 자기 인코더 피드백 및 전용 전용 드라이버를 갖추고 있어 안정적인 토크 출력과 신뢰할 수 있는 작동 정확도를 달성합니다. 우리 팀은 최고의 로봇 공동 R&D 및 국경 간 공급망 관리 경험을 갖춘 업계 고위 인재를 모았습니다. 우리는 프리미엄 가공 및 감속기 제조업체와 협력하여 완벽한 생산 및 품질 관리 시스템을 구축합니다. 모든 모듈은 산업 및 지능형 로봇 애플리케이션에 대한 안정적인 성능과 높은 비용 성능을 보장하기 위해 표준화된 테스트를 거칩니다.
|
매개변수 |
값 |
|
정격전압 |
48V |
|
작동 전압 범위 |
24V-60V |
|
정격 출력 전력 |
140W±10% |
|
정격 토크 |
5N.m |
|
피크 토크 |
14N.m |
|
주행방향 |
시계방향/시계방향 |
|
작동 온도 범위 |
-20℃~50℃ |
|
작동 습도 범위 |
5% ~ 85% |
|
보관 온도 범위 |
-30℃~70℃ |
|
절연 등급 |
B |
|
로드 속도 없음 |
315rpm±10% |
|
무부하 전류 |
0.5Arms |
|
정격 부하 속도 |
260rpm±10% |
|
정격부하상전류/A |
4.7약도±10% |
|
위상 피크 전류 |
15.5APK±10% |
|
절연저항/고정자 권선 |
DC 500VAC,100M옴 |
|
고전압 저항성/고정자 쉘 |
600VAC,1초,2mA |
|
BEF |
0.095Vrms/rpm±10% |
|
와이어 저항 |
1.5Ω±10% |
|
토크 상수 |
1.48N.m/암 |
|
모터 인덕턴스 |
750μH±20% |
|
폴란드 |
28 |
|
단계 |
3 |
|
드라이브 유형 |
DSP |
|
비율 |
10:1 |
|
무게/g |
310g±3g |
|
인코더 유형 및 수량 |
자석/2개 |
|

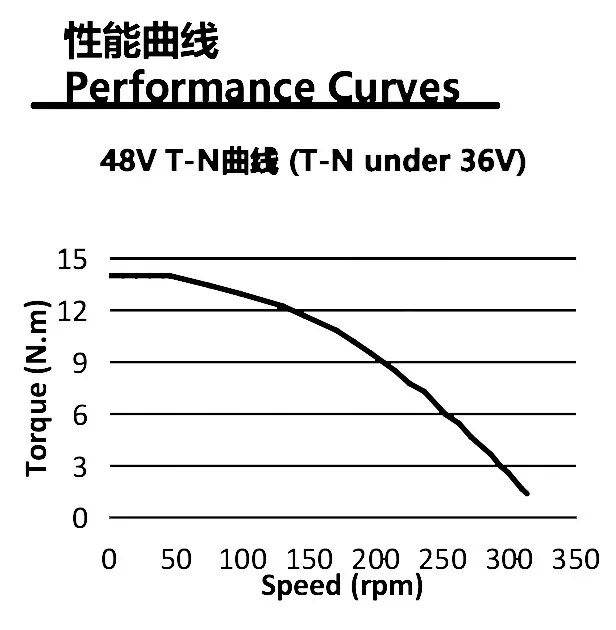

하중(N.m) |
근무 시간 |
|
5 |
정격 |
|
7 |
120 |
|
10 |
18 |
|
12 |
10 |
|
14 |
5 |
합리적인 구조 설계, 안정적인 동적 성능 및 놀라운 가격 이점을 갖춘 SEA MOTION 유성 조인트 모듈은 로봇 조인트 배치에 대한 산업적 한계점을 낮춥니다. 듀얼 자기 인코더 피드백은 정확한 동작 감지를 보장하고, 일치하는 전용 드라이버는 전반적인 작동 안정성을 최적화합니다. 중정밀도 및 고정밀도 제어가 필요한 휴머노이드 로봇, 머신독, 협동암 등에 광범위하게 사용됩니다. 또한 피킹 로봇 및 전기 스쿠터에 적응하여 다양한 지능형 모바일 및 산업용 로봇 장치에 내구성, 저비용 및 안정성이 높은 전원 조인트 지원을 제공합니다.
