선형 구동 모터

신뢰할 수 있는 중국 제조업체 및 공급업체를 찾고 계십니까? SEA MOTION은 수입 프리미엄 브랜드를 대체하기 위해 혁신적인 구조 및 자기 회로 설계를 갖춘 고정밀, 고동력 선형 구동 모터를 개발합니다. 지속적인 기술 반복을 위해 장기적인 산학협력과 연구소 협력을 유지하고 있으며, 해외시장 검증과 생산능력 업그레이드로 안정적인 품질을 확보하고 있습니다. 우리는 자체 공장을 보유하고 있으며 세련된 스타일로 디자인된 최신 제품뿐만 아니라 가격표와 견적도 제공할 수 있습니다.

문의 보내기

제품 설명

SEA MOTION 선형 구동 모터는 당사 모션 제어 공급망의 주요 핵심 제품으로 값비싼 수입 선형 모터에 대한 비용 효율적이고 고성능의 대안으로 사용됩니다. 기존 스크류 전송 구조와 달리 당사의 제품은 전송 백래시가 없고 기계적 마모가 없으며 초고속 위치 결정 정확도와 초고속 가속 및 감속 성능으로 선형 모션을 직접 출력하여 고급 정밀 모션 제어 시나리오의 엄격한 요구 사항을 완벽하게 충족합니다. 장기적인 R&D 투자와 기술 혁신을 고수하며 전문 학술 기관과 협력하여 제품 자기 회로 및 구조 설계를 지속적으로 최적화합니다.

2025년에는 당사의 선형 구동 모터가 베트남 시장에 성공적으로 진출하여 유명 외국 브랜드의 대규모 교체를 실현했습니다.

2026년 초, 당사의 새로운 클린 작업장이 공식적으로 가동되어 전체 생산 능력이 두 배로 늘어나고 제품 일관성과 배송 효율성이 크게 향상되었습니다.

완벽한 애프터 서비스와 전문적인 기술 지원 시스템을 통해 당사의 제품은 엄격한 품질 검사 절차를 거칩니다. 뛰어난 종합 성능과 안정적인 공급 능력을 갖춘 SEA MOTION은 중국의 선도적인 선형 구동 모터 제조업체로서 전 세계 산업 고객들로부터 폭넓은 인정을 받았습니다.

SEA MOTION 선형 모터는 주로 4가지 시리즈로 구분됩니다.

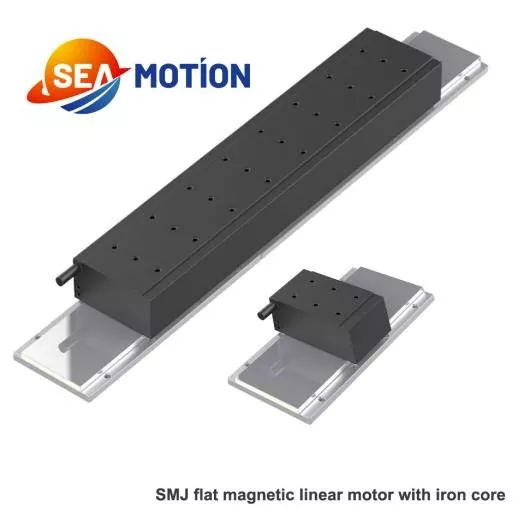

1. 철심이 있는 SMJ 시리즈 평면 자기 선형 구동 모터

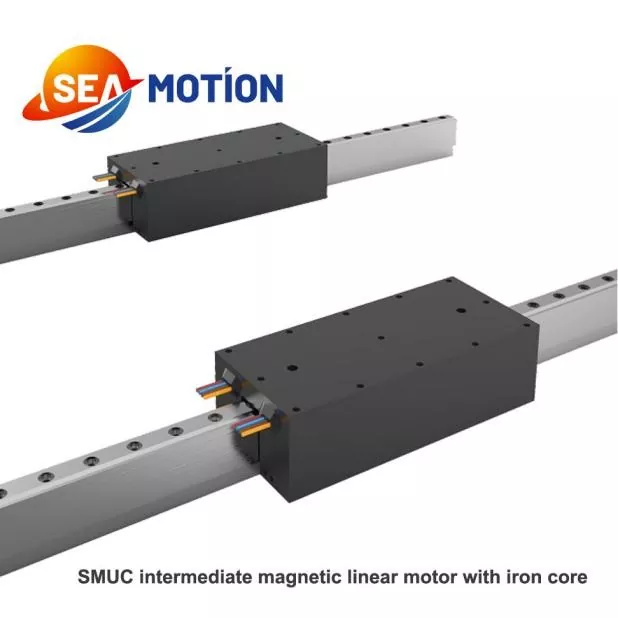

2. 철심이 있는 SMUC 시리즈 중간 자기 선형 구동 모터

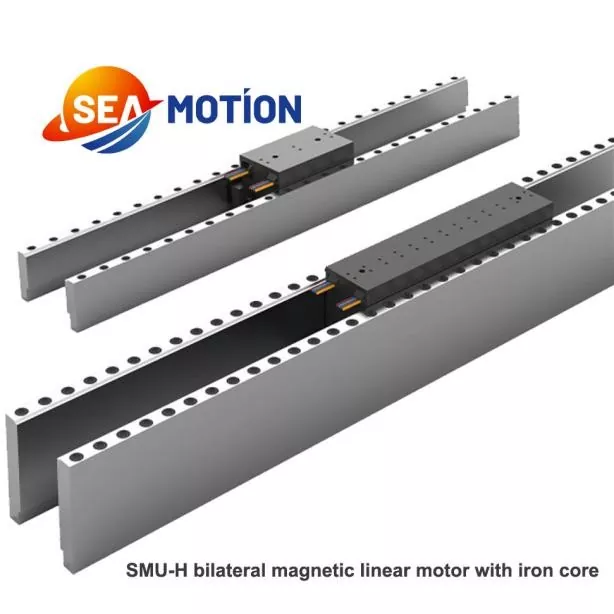

3. 철심이 있는 SMU-H 시리즈 양방향 자기 선형 구동 모터

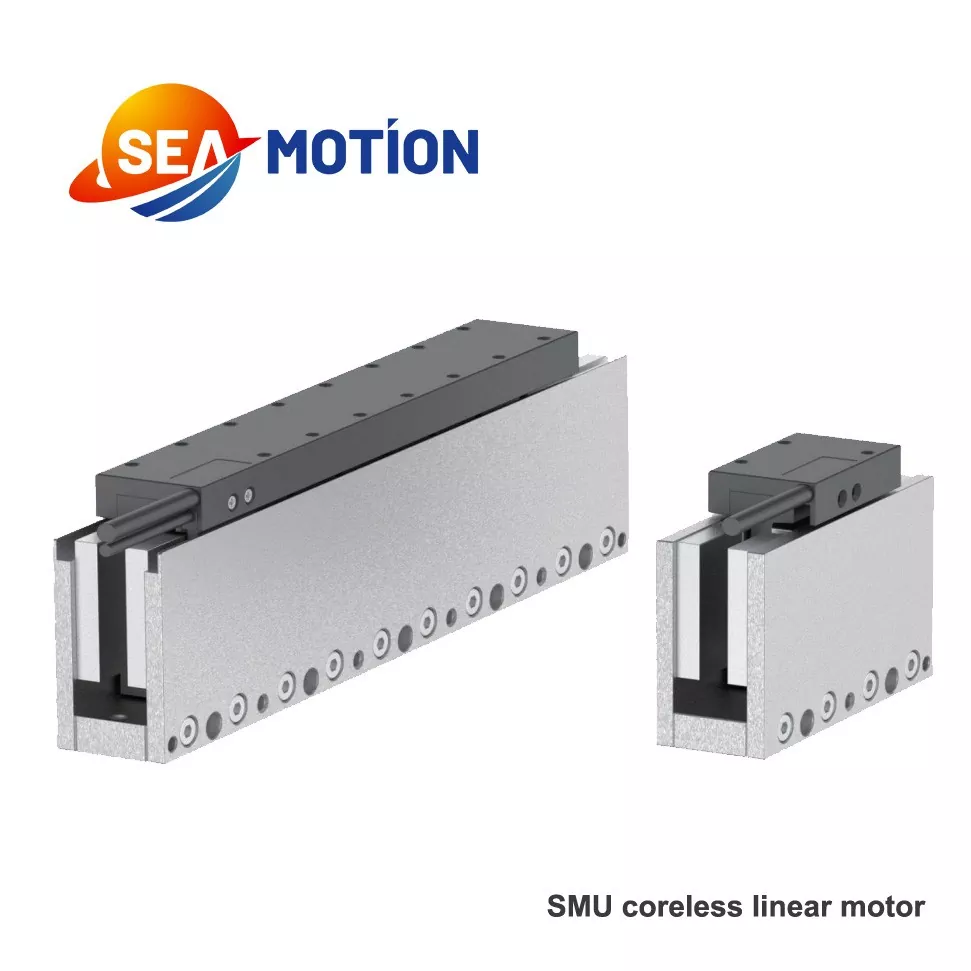

4. 철심이 없는 SMU 시리즈 양방향 자기 선형 구동 모터

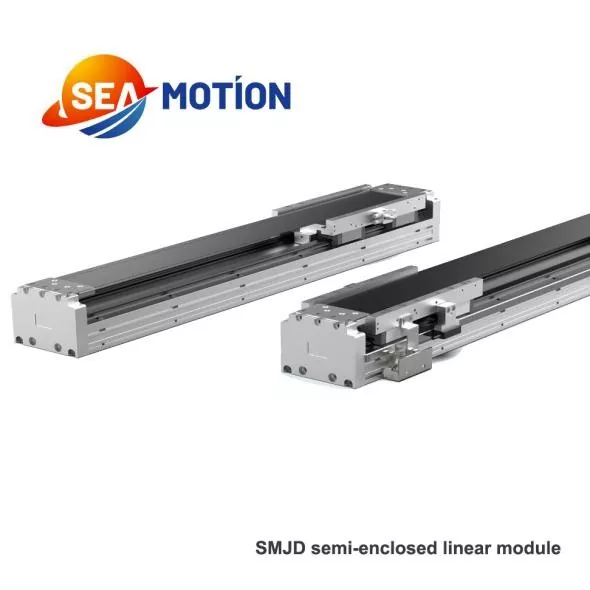

반밀폐형 SMJE 시리즈도 이용 가능합니다.

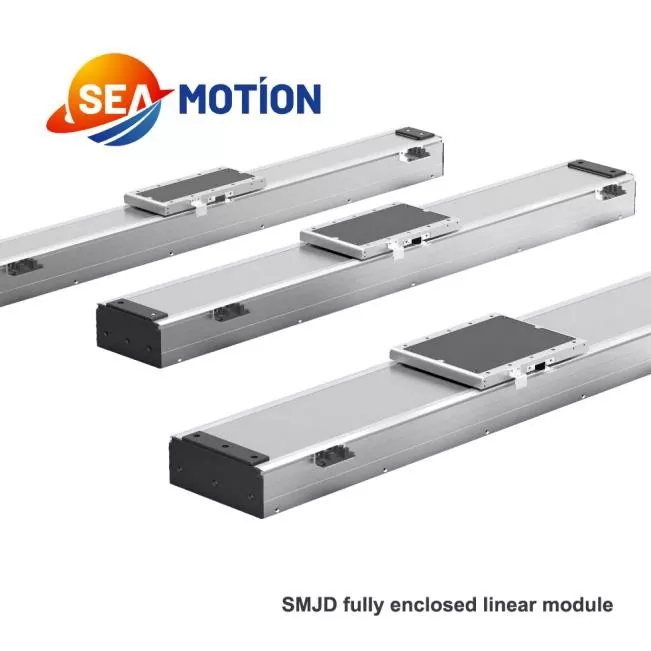

완전 밀폐형 SMJD

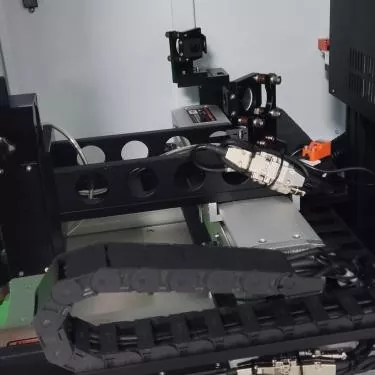

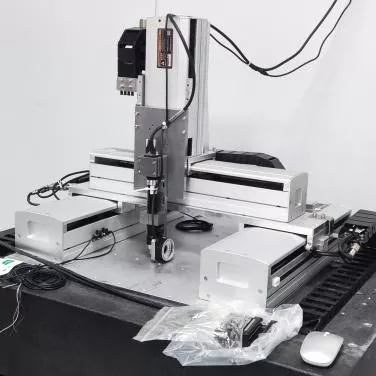

리니어 구동 모터를 기반으로 고정밀 레이저 커팅 장비, 시각 인식 및 검사 장비 등 다양한 장비도 개발, 생산하고 있습니다.

제품 매개변수

철심 매개변수가 없는 SMU21 시리즈 선형 구동 모터

범주	매개변수	상징	단위	SMU21-78		SMU21-138		SMU21-198		SMU21-258
	권선형	—	—	N	S	N	S	N	S	N	S
	모터 유형	—	—	3상 동기식 코어리스 230Vac rms(325Vdc)
성능 매개변수	최대 추력	Fp	N	105		210		315		420
	연속 추력	FC	N	30		60		90		120

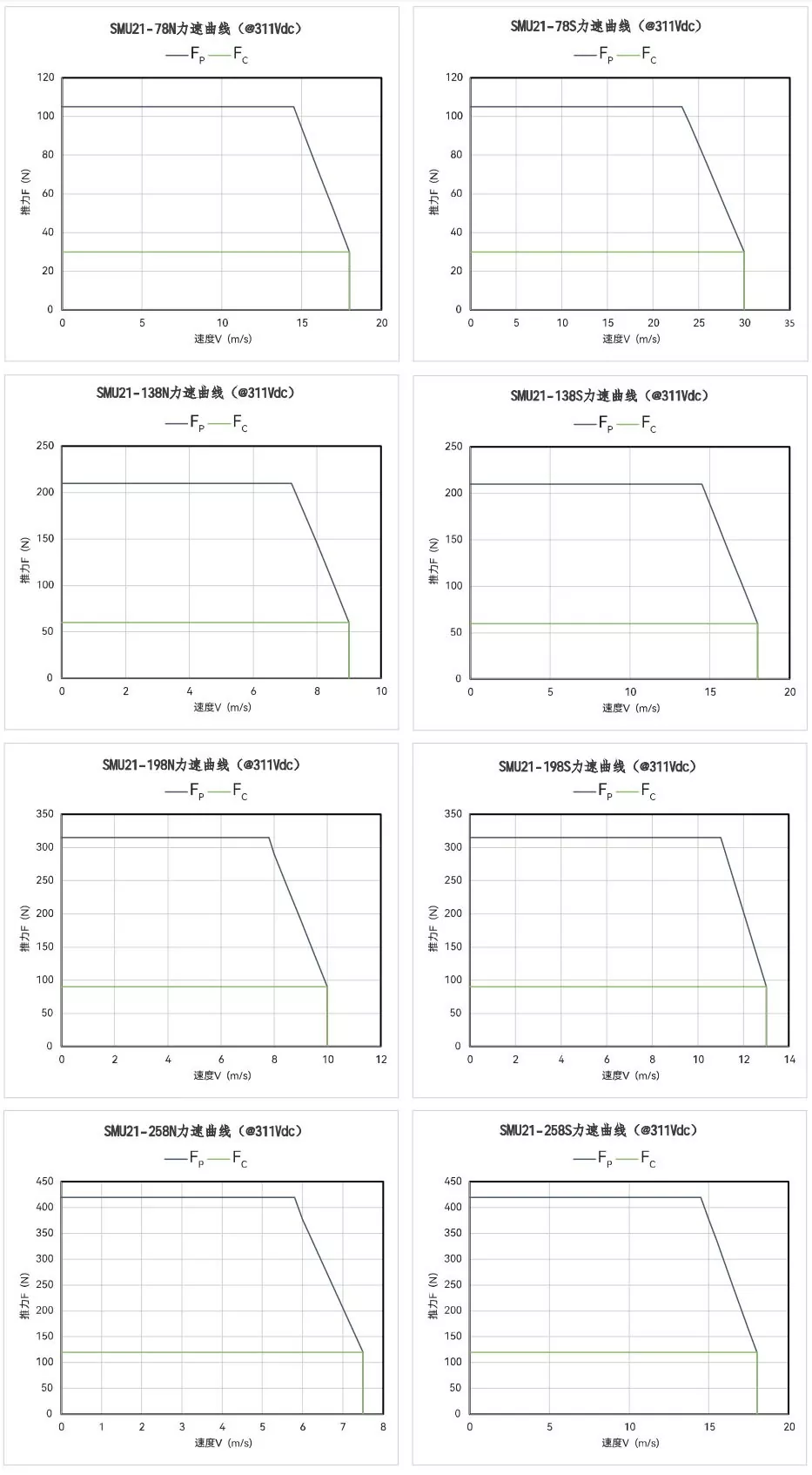

	최대 속도@311V	Vmax	밀리미터/초	18	30	9	18	10	13	7.5	18
	모터 힘 상수	K	N/암	20	11	37.5	20	33	26.5	44	20
	모터 상수	S	N²/W	21		42		63		84
전기적 매개변수	피크 전류	IP	무기	5.6	9.5	5.6	10.5	9.5	11.9	9.5	21
	연속 전류	IC	무기	1.6	2.7	1.6	3	2.7	3.4	2.7	6
	역기전력 상수	벰프	V/(m/s)	16	9.5	32	16	28.5	22.5	38	16
	단상 저항	Rph	Ω	5.5	2	11	2.8	6	3.6	8	1.6
	단상 인덕터	Lph	MH	1.9	0.7	3.85	1	2.1	1.26	2.8	0.55
	전기적 시정수	테	ms	0.35		0.35		0.35		0.35
열 매개변수	최대 연속 전력	PC	W	49		100		145		195
	내열성	R번째	℃/W	1.73		0.85		0.58		0.45
기계적 매개변수	자기 트랙 무게	Wm	kg/m2	4.8		4.8		4.8		4.8
	코일 무게	화장실	kg	0.08		0.16		0.24		0.32

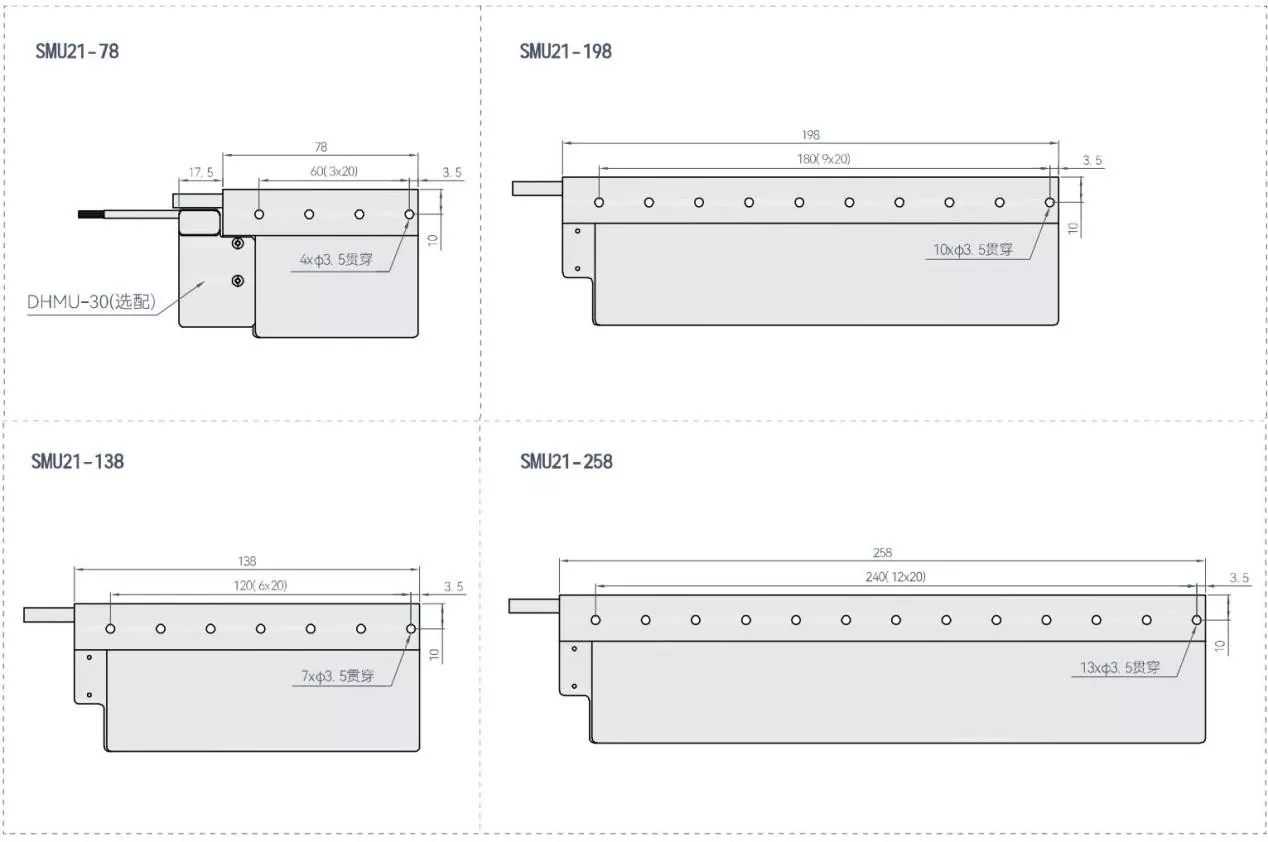

	코일 길이	L	mm	78		138		198		258
	모터 매력	파	N	0		0		0		0
	자기 피치	T	mm	30		30		30		30

제품 기능 및 응용

SEA MOTION 선형 구동 모터는 고정밀, 높은 동적 응답, 긴 서비스 수명 및 유지 보수가 필요 없다는 핵심 장점을 갖추고 있어 기존 변속기 장비의 성능 한계를 극복합니다. 나노스케일에서 미크론 수준까지 정밀한 포지셔닝을 달성하고, 2g+의 초고가속과 최대 70m/min의 빠른 이동 속도를 지원하며, 안정적이고 지터 없는 장기간 작동과 기계적 마모 손실이 없습니다. 이러한 우수한 성능을 통해 고급 산업 분야를 폭넓게 포괄할 수 있습니다. 반도체 및 디스플레이 패널 산업에서는 깨끗하고 고정밀 성능으로 리소그래피 기계 작업대, 웨이퍼 전송 및 OLED 정밀 라미네이션을 지원합니다. 역방향 클리어런스를 제거하여 CNC 공작 기계 및 항공우주 부품의 초정밀 가공을 지원합니다. 신에너지 및 태양광산업 분야에서는 고속, 고정밀 적층 및 조립을 실현합니다. 또한 의료 영상 및 수술 로봇을 위한 조용하고 안정적인 모션 제어, 3C 자동화의 고효율 생산, 철도 운송의 저소음 작동, 지능형 물류 운반은 물론 항공우주 및 과학 연구 시나리오를 위한 극한 환경 테스트 및 정밀 측정 기능을 제공합니다.
