기사 요약: A 프레임리스 토크 모터기존의 하우징 모터, 기어박스, 벨트 및 커플링으로 인해 원치 않는 기계적 제한이 발생하는 응용 분야용으로 설계되었습니다. 회전자와 고정자를 분리하고 기계 구조에 직접 통합함으로써 이 모터 아키텍처는 높은 토크 밀도, 낮은 기계적 백래시, 컴팩트한 설치, 부드러운 회전 및 응답성 제어를 제공할 수 있습니다. 이 기사에서는 프레임리스 토크 모터의 작동 방식, 까다로운 모션 시스템에서 이 모터가 중요한 이유, 선택 및 통합 시 엔지니어가 고려해야 할 사항, SEA MOTION이 로봇 공학, 공작 기계, 반도체 장비, 의료 시스템 및 기타 정밀 애플리케이션을 위한 맞춤형 솔루션을 지원하는 방법에 대해 설명합니다.

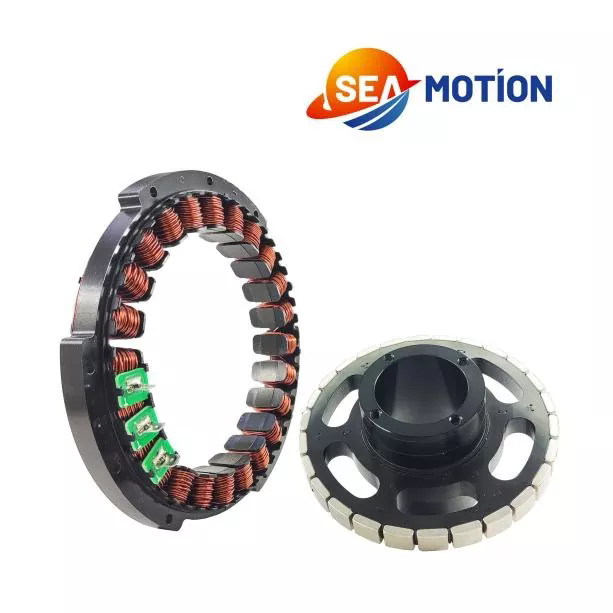

프레임리스 토크 모터는 기존 모터 하우징, 통합 베어링 또는 내장 피드백 장치 없이 제공되는 영구 자석 동기 모터입니다. 기계 제조사는 완전히 밀폐된 모터를 받는 대신 최종 기계 구조에 직접 통합할 수 있는 기본 전자기 구성 요소(일반적으로 고정자와 회전자)를 받습니다.
이 구성은 디자이너에게 모션 시스템 아키텍처에 대한 훨씬 더 큰 자유를 제공합니다. 모터는 회전 조인트 주변, 로봇 축 내부, 회전 테이블 아래 또는 사용 가능한 설치 공간이 제한된 정밀 메커니즘 주변에 설치할 수 있습니다.
일반적으로 기어박스, 벨트, 풀리, 커플링 또는 기타 변속기 구성 요소를 통해 동력을 전달하는 기존 모터와 달리 프레임리스 토크 모터는 부하를 직접 구동할 수 있습니다. 이러한 중간 기계 요소를 제거하면 기계적 컴플라이언스, 전송 손실, 백래시, 진동 및 유지 관리 요구 사항을 줄일 수 있습니다.
고성능 장비의 경우 목표는 단순히 회전 운동을 생성하는 것이 아닙니다. 실제 과제는 제한된 기계적 범위 내에서 필요한 토크, 속도, 강성, 반복성, 부드러움 및 반응성을 갖춘 무브먼트를 생성하는 것입니다.
프레임리스 아키텍처가 특히 유용해지는 곳이 바로 여기입니다.
작동 원리는 영구 자석 회전자와 활성화된 고정자 권선 사이의 전자기적 상호 작용을 기반으로 합니다.
고정자에는 제어된 전류가 공급될 때 회전 자기장을 생성하는 전기 권선이 포함되어 있습니다. 로터에는 이 자기장과 상호 작용하여 회전 토크를 생성하는 영구 자석이 포함되어 있습니다.
회전자와 고정자는 별도의 구성 요소로 제공되므로 주변 기계 구조가 효과적으로 모터 어셈블리의 일부가 될 수 있습니다.
일반적인 시스템에는 다음이 포함됩니다.
그 결과 모터가 더 이상 독립적인 기계 패키지가 아닌 고도로 통합된 모션 시스템이 탄생했습니다. 대신, 이는 기계의 필수적인 부분이 됩니다.
이 접근 방식은 엔지니어가 대형 중공축, 소형 축 치수, 대형 출력 직경 또는 직접 구동 기능을 필요로 할 때 특히 유용합니다.
프레임리스 토크 모터의 주요 이점은 설계 유연성입니다. 그러나 몇 가지 추가 이점으로 인해 이 아키텍처가 정밀 기계에 매력적일 수 있습니다.
토크 밀도는 모터가 작은 기계적 공간에 맞아야 할 때 특히 중요합니다. 적절하게 선택된 프레임리스 모터는 기존 모터 및 변속기 어셈블리와 관련된 물리적 공간을 필요로 하지 않고도 상당한 토크를 제공할 수 있습니다.
직접 구동은 회전 동력을 전달하는 데 전통적으로 사용되는 많은 구성 요소를 제거합니다. 필요한 작동 지점에 대해 모터를 선택하고 제어할 수 있는 경우 단순히 토크를 높이거나 속도를 줄이기 위해 기어박스가 필요하지 않습니다.
이를 통해 기계 아키텍처를 단순화하고 기계 오류를 일으킬 수 있는 구성 요소 수를 줄일 수 있습니다.
특히 부품이 마모되거나 변속기에 여러 단계가 필요할 때 기어 메커니즘으로 인해 백래시가 발생할 수 있습니다. 직접 구동 구성은 위치 오류의 원인이 되는 기어 톱니 간격을 방지합니다.
로봇 조인트 및 정밀 회전 스테이지와 같은 애플리케이션의 경우 이는 큰 이점이 될 수 있습니다.
모터에는 기존 하우징이 필요하지 않으므로 설계자는 전자기 어셈블리를 사용 가능한 구조 공간에 통합할 수 있습니다. 이는 패키징 제약이 심각한 경우에 유용합니다.
낮은 코깅 특성과 적절한 제어 알고리즘은 원활한 회전에 기여할 수 있습니다. 이는 진동, 속도 리플 또는 토크 외란이 최종 제품 품질에 영향을 미칠 수 있는 장비에 유용합니다.
프레임리스 모터는 통합자가 하나의 특정 피드백 장치를 사용하도록 강요하지 않습니다. 인코더는 필요한 분해능, 정확도, 환경 조건, 통신 프로토콜 및 기계 아키텍처에 따라 선택할 수 있습니다.
이러한 유연성은 공통 모터 제품군을 중심으로 다양한 기계 플랫폼을 개발하는 OEM에게 유용합니다.
프레임리스 토크 모터는 높은 토크, 컴팩트한 구조, 직접 구동 및 정확한 회전 제어가 필요한 응용 분야에 특히 적합합니다.
| 애플리케이션 | 프레임리스 디자인이 중요한 이유 | 일반적인 디자인 우선순위 |
|---|---|---|
| 로봇 관절 | 컴팩트한 통합 및 직접적인 토크 전달 | 토크 밀도, 강성, 위치 정확도 |
| 공작기계 | 전송 오류가 감소된 직접 회전 구동 | 정밀도, 속도 안정성, 열 성능 |
| 로타리 테이블 | 대구경 및 소형 드라이브 아키텍처 | 토크, 반복성, 런아웃 |
| 의료 장비 | 컴팩트하고 부드럽게 제어되는 모션 | 저진동, 신뢰성, 청결성 |
| 반도체 장비 | 제한된 설치 공간 내에서 높은 정밀도 | 위치안정성, 열제어, 청결성 |
| 정밀 자동화 | 유연한 기계적 통합 | 동적 응답 및 반복성 |
예를 들어 로봇 공학에서는 모터를 조인트에 직접 설치하고 설계자가 자체 베어링, 하우징, 인코더 및 구조 구성 요소와 결합할 수 있습니다. 이는 완전한 내장 모터를 사용하는 것보다 더 컴팩트한 조인트를 생성할 수 있습니다.
정밀 회전 장비에서 직접 구동은 모터와 작업 부하 사이의 기계적 인터페이스 수를 줄일 수도 있습니다.
모터 선택은 모터의 공칭 토크보다는 실제 부하 요구 사항으로 시작해야 합니다. 피크 토크를 기준으로 적합해 보이는 모터라도 지속적인 열 부하, 가속 요구 사항 또는 피드백 정확도를 간과하면 제대로 작동하지 않을 수 있습니다.
엔지니어는 다음 매개변수를 평가해야 합니다.
모터의 이론적인 성능과 완성된 기계 내부의 성능을 구별하는 것도 중요합니다. 베어링 마찰, 구조적 강성, 열 방출, 엔코더 설치, 로터 밸런싱 및 드라이브 튜닝이 모두 최종 결과에 영향을 미칠 수 있습니다.
열은 직접 구동 모션 시스템을 설계할 때 가장 중요한 엔지니어링 고려 사항 중 하나입니다.
고정자 권선의 전기 저항은 작동 중에 열을 발생시킵니다. 권선 온도가 증가하면 전기 저항도 증가하여 효율성과 사용 가능한 연속 토크에 영향을 미칠 수 있습니다.
지속적으로 높은 토크가 필요한 응용 분야의 경우 엔지니어는 일반적으로 고정자 구조에 통합된 능동형 액체 냉각을 고려합니다. 물 또는 물-글리콜 냉각은 모터 어셈블리에서 열을 제거하기 위한 제어된 경로를 제공할 수 있습니다.
부하가 낮은 애플리케이션의 경우 모터 크기, 설치 조건, 주변 온도 및 듀티 사이클에 따라 자연 대류 또는 강제 공기 냉각으로 충분할 수 있습니다.
실용적인 열 설계에서는 다음을 고려해야 합니다.
온도 감지도 제어 전략에 통합되어야 합니다. 권선 온도가 허용 한계에 도달하면 드라이브는 모터를 보호하기 위해 전류 또는 토크 요구를 줄일 수 있습니다.
반도체, 실험실, 의료 또는 클린룸 장비의 경우 냉각 솔루션이 작동 환경에 오염이나 바람직하지 않은 입자를 유입해서는 안 되므로 냉각 설계에 추가적인 주의가 필요할 수 있습니다.
프레임리스 토크 모터에는 일반적으로 내장 인코더가 포함되어 있지 않습니다. 이를 통해 기계 설계자는 최종 시스템에 맞는 피드백 기술을 자유롭게 선택할 수 있습니다.
가능한 피드백 기술에는 광학, 자기, 유도 및 절대 인코더 시스템이 포함됩니다. 올바른 선택은 필요한 위치 분해능, 환경 조건, 통신 프로토콜, 속도, 비용 및 기계적 배열에 따라 달라집니다.
고해상도 피드백은 매우 부드러운 움직임이나 정밀한 각도 위치 지정이 필요한 애플리케이션에 특히 중요합니다.
인코더는 독립적인 구성 요소로 취급되어서는 안 됩니다. 모터, 엔코더, 드라이브, 베어링 시스템 및 기계 구조는 하나의 제어 시스템으로 작동해야 합니다.
예를 들어, 엔코더는 우수한 공칭 분해능을 제공하지만 기계적 장착으로 인해 편심이나 런아웃이 발생하는 경우 여전히 만족스럽지 못한 시스템 성능을 생성할 수 있습니다. 마찬가지로, 서보 매개변수가 제대로 조정되지 않으면 고성능 모터가 잠재력을 발휘하지 못할 수 있습니다.
따라서 피드백 통합은 모터를 선택한 후에 추가하기보다는 기계 설계 단계에서 고려해야 합니다.
프레임 없는 구조는 설계의 자유를 제공하지만 기계 제작자에게 더 많은 책임을 이전합니다. 주변의 기계 구조는 모터 시스템의 중요한 부분이 됩니다.
여러 분야에 특별한 관심을 기울일 필요가 있습니다.
회전자와 고정자는 작동 전반에 걸쳐 필요한 공극을 유지해야 합니다. 과도한 편심은 전자기 성능에 영향을 미칠 수 있으며 진동이나 기계적 위험을 증가시킬 수 있습니다.
유연한 장착 구조는 고성능 모터의 장점을 훼손할 수 있습니다. 모터 자체의 전자기적 특성이 우수하더라도 부하에 따른 구조적 변형은 위치 오차의 원인이 될 수 있습니다.
프레임리스 모터에는 일반적으로 베어링이 포함되어 있지 않기 때문에 기계 설계자는 반경방향 하중, 축방향 하중, 속도, 강성, 기대 수명 및 정확도 요구 사항에 따라 베어링을 선택해야 합니다.
고속 애플리케이션에서는 로터 균형에 세심한 주의가 필요합니다. 기계적 불균형은 진동을 발생시키고 모션 제어 품질을 저하시킬 수 있습니다.
중공 축 시스템의 경우 사용 가능한 내경은 케이블, 공압 라인, 광학 구성 요소 또는 기타 기계 요소에 대한 편리한 경로를 제공할 수 있습니다. 그럼에도 불구하고 회전하는 구성 요소에 간섭을 주지 않도록 케이블 움직임을 주의 깊게 평가해야 합니다.
씨모션표준 하우징 모터가 충분한 통합 유연성을 제공하지 못하는 고급 모션 제어 애플리케이션을 위한 프레임리스 토크 모터 솔루션을 제공합니다.
제품 정보에 따르면 SEA MOTION의 프레임리스 모터 접근 방식은 로봇 공학, 공작 기계, 반도체 장비, 의료 장비, 대학, 연구 기관 및 첨단 제조를 포함한 산업을 대상으로 합니다. 회사는 표준 제품과 애플리케이션별 맞춤화를 모두 지원합니다.
표준 모터가 사용 가능한 기계적 범위에 맞지 않는 경우 사용자 정의가 중요할 수 있습니다. 애플리케이션 요구 사항에 따라 수정에는 축 치수, 내경, 권선 배열, 전압 요구 사항 및 피드백 관련 구성이 포함될 수 있습니다.
OEM 프로젝트의 경우 이러한 엔지니어링 지원을 통해 구성요소 선택과 최종 기계 통합 사이의 격차를 줄일 수 있습니다. 엔지니어는 카탈로그 번호만을 기준으로 모터를 선택하는 대신 전체 모션 아키텍처의 일부로 모터를 평가할 수 있습니다.
씨모션에서는 중요한 모터 매개변수에 제조 제어를 적용하여 전기적 특성과 로터 성능을 다루는 테스트 절차도 설명합니다. 문서 지원에는 기술 도면, 3D 파일, 통합 정보 및 드라이브 관련 자료가 포함됩니다.
이러한 유형의 기술 지원은 전체 모션 시스템을 재설계하지 않고 프로토타입 개발에서 반복 가능한 생산으로 전환해야 하는 OEM에게 특히 유용합니다.
| 요인 | 프레임리스 토크 모터 | 기존의 하우징 모터 |
|---|---|---|
| 기계적 통합 | 고도로 맞춤화 가능 | 일반적으로 고정된 하우징 치수를 기준으로 합니다. |
| 전염 | 다이렉트 드라이브에 적합 | 커플링, 벨트 또는 기어박스가 필요할 수 있음 |
| 백래시 | 변속기 관련 백래시를 최소화할 수 있습니다. | 전송 구성 요소에 따라 달라질 수 있음 |
| 피드백 | 유연한 인코더 선택 | 종종 미리 결정되거나 통합됨 |
| 주택 | 기계 설계자 제공 | 모터 제조사 통합 |
| 맞춤화 | 높은 | 일반적으로 더 제한적 |
| 설치 | 더 큰 엔지니어링 책임이 필요함 | 일반적으로 더 간단합니다. |
| 이상적인 사용 | 소형, 고성능, 통합 기계 | 범용 모터 애플리케이션 |
비교가 프레임리스 모터가 모든 기계에 자동으로 더 좋다는 것을 의미하지는 않습니다. 빠른 설치, 표준화된 장착 또는 간단한 유지 관리가 주요 목표인 경우 기존 내장형 모터가 보다 실용적인 선택이 될 수 있습니다.
프레임리스 아키텍처는 플러그 앤 플레이 설치보다 패키징, 직접 구동, 토크 밀도, 정밀도 및 시스템 수준 통합이 더 중요할 때 특히 매력적입니다.
프레임리스 토크 모터의 생산을 승인하기 전에 엔지니어는 모터를 개별적으로 평가하기보다는 전체 시스템을 검토해야 합니다.
이 체크리스트는 공칭 토크 요구 사항을 충족하지만 완성된 기계의 실제 기계, 열 또는 제어 요구 사항을 충족하지 못하는 모터를 선택하는 일반적인 엔지니어링 문제를 방지하는 데 도움이 됩니다.
표준 서보 모터는 일반적으로 하우징, 베어링 및 통합 피드백 장치가 포함된 완전한 기계 패키지로 제공됩니다. 프레임리스 토크 모터는 별도의 회전자 및 고정자 구성 요소를 제공하므로 기계 제작자는 주변 하우징, 베어링 배열 및 피드백 시스템을 설계할 수 있습니다.
정확한 센서는 애플리케이션에 따라 다르지만 대부분의 정밀 애플리케이션에는 폐쇄 루프 제어를 위한 피드백이 필요합니다. 인코더는 본질적으로 모터 패키지에 고정되어 있지 않기 때문에 엔지니어는 정확도, 분해능, 환경 및 통신 요구 사항에 따라 피드백을 선택할 수 있습니다.
예. 직접 구동은 엔지니어가 이 아키텍처를 선택하는 주요 이유 중 하나입니다. 모터는 회전 부하와 직접 통합될 수 있으므로 애플리케이션이 허용하는 경우 기어박스, 벨트, 커플링과 같은 기계적 변속기 구성요소를 피할 수 있습니다.
모터가 높은 토크에서 지속적으로 작동할 때는 냉각이 중요합니다. 필요한 솔루션은 듀티 사이클, 모터 크기, 주변 조건, 설치 구조 및 허용 권선 온도에 따라 다릅니다. 액체 냉각은 까다로운 연속 작업 응용 분야에서 종종 고려됩니다.
예. SEA MOTION에서는 치수 변경, 권선 조정, 내경 수정 및 OEM 애플리케이션을 위한 피드백 관련 통합을 포함한 맞춤형 모터 구성에 대한 지원을 설명합니다.
회전자와 고정자가 관절 구조에 직접 통합될 수 있기 때문에 많은 로봇 관절 설계에 매우 적합합니다. 이는 직접적인 토크 전달과 유연한 엔코더 통합을 제공하면서 패키지 크기를 줄이는 데 도움이 될 수 있습니다.
엔지니어는 열 제거, 베어링 재료, 윤활, 케이블 라우팅, 표면 청결도, 입자 생성 및 전체 어셈블리와 클린룸 환경의 호환성을 고려해야 합니다. 또한 냉각 시스템은 원치 않는 입자나 오염이 유입되지 않도록 설계되어야 합니다.
적합한 응용 분야에서는 그렇습니다. 직접 구동 프레임리스 모터는 기어박스 및 관련 변속기 구성요소를 제거할 수 있습니다. 그러나 모터는 필요한 속도에서 충분한 연속 및 최대 토크를 제공해야 하며, 기계 구조와 베어링은 결과적인 부하를 처리할 수 있도록 설계되어야 합니다.
프레임리스 토크 모터는 모션 시스템 설계에 접근하는 다른 방법을 제공합니다. 모터를 독립적인 구성 요소로 취급하는 대신 모터가 기계의 기계적 아키텍처의 일부가 될 수 있습니다.
별도의 회전자와 고정자를 적절한 베어링 시스템, 인코더, 드라이브, 냉각 솔루션 및 구조 설계와 결합함으로써 엔지니어는 높은 토크 밀도, 낮은 변속기 관련 백래시, 부드러운 모션 및 강력한 제어 성능을 갖춘 소형 직접 구동 시스템을 만들 수 있습니다.
가장 중요한 고려 사항은 시스템 수준 엔지니어링입니다. 토크, 속도, 관성, 열 동작, 피드백 분해능, 기계적 강성, 정렬, 베어링 성능 및 드라이브 호환성을 모두 함께 평가해야 합니다.
로봇 조인트, 정밀 회전 스테이지, 공작 기계, 반도체 장비, 의료 기기 및 고급 자동화 시스템을 개발하는 OEM 및 장비 제조업체의 경우 올바른 모터 아키텍처는 최종 기계의 크기, 성능, 신뢰성 및 장기 유지 관리 가능성에 상당한 영향을 미칠 수 있습니다.
씨모션까다로운 모션 제어 애플리케이션을 위한 맞춤화 및 엔지니어링 지원을 갖춘 프레임리스 토크 모터 솔루션을 제공합니다. 새로운 정밀 모션 플랫폼을 개발 중이거나 특정 기계적 범위에 맞는 모터가 필요한 경우,저희에게 연락주세요토크, 속도, 치수, 피드백, 냉각 및 통합 요구 사항을 논의합니다.
