프레임리스 모터

SEA MOTION은 2019년부터 국제적으로 유명한 프레임리스 모터의 중국 독점 유통업체입니다. 우리의 고객은 중국 전역의 대학, 연구 기관 및 고급 제조 부문을 포괄합니다. 동시에 당사의 공급망에는 뛰어난 제조업체 그룹이 포함되어 있습니다. 그들은 다양한 분야를 전문으로 하며 다양한 제품에 탁월합니다. 일부는 강력한 R&D 팀과 다수의 숙련된 인력을 보유하고 맞춤형, 소규모 배치 및 특수 제품을 전문으로 합니다. 다른 회사들은 대량의 표준 산업 제품 생산을 전문으로 하며 매우 강력한 QC 관리 기능을 보유하고 탁월한 제품 일관성을 보장합니다.

문의 보내기

제품 설명

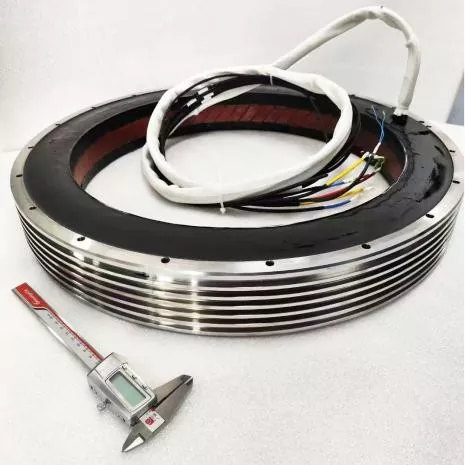

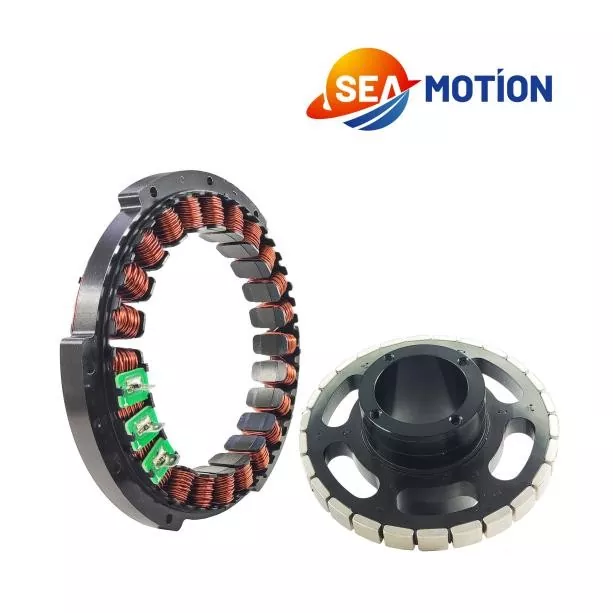

프레임리스 모터는 쉘리스, 베어링리스, 샤프트리스인 영구 자석 동기식 직접 구동 모터입니다. 고정자와 회전자로만 구성되며 구조의 일부로 장비에 직접 내장되어 있으며 높은 토크 밀도, 제로 백래시 및 높은 동적 응답이 특징입니다.

우리 기술팀은 고객 요구 사항을 평가하고 적합한 공급업체를 선택할 것입니다. 우리는 공급업체의 R&D 팀과 협력하여 제품 선택이나 자기 회로를 설계하고 검증할 것입니다. 솔루션을 완성한 후 시뮬레이션을 수행하여 전체 프로세스의 신뢰성과 제어 가능성을 보장합니다.

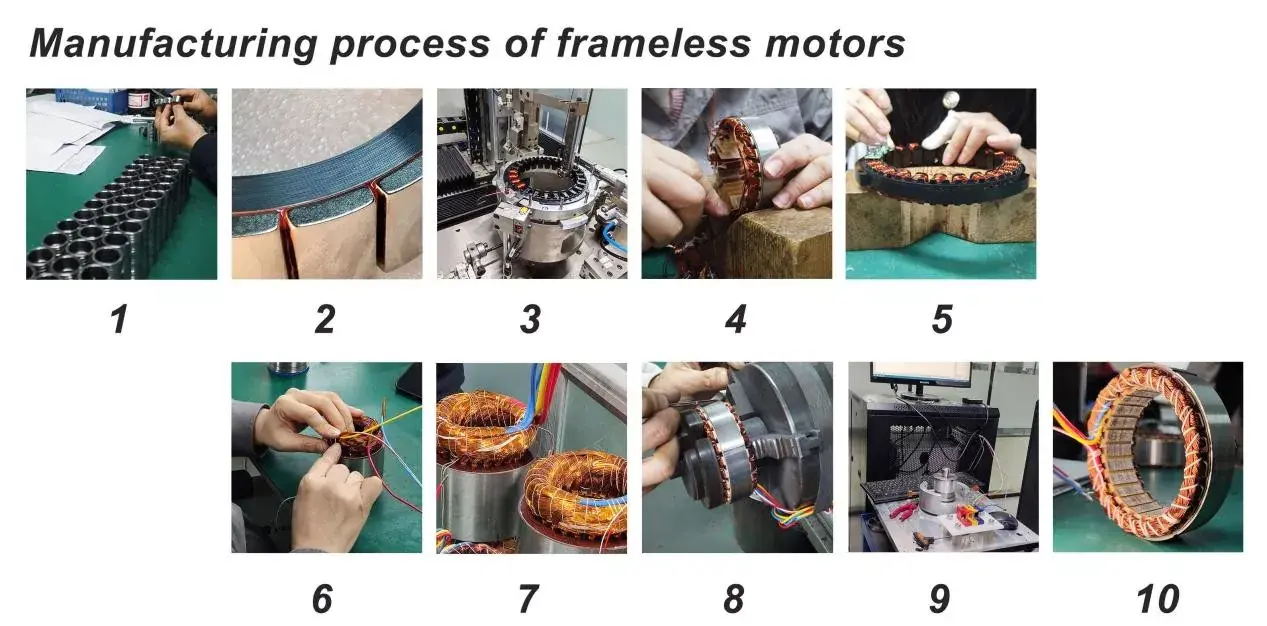

다음은 복잡한 생산 과정입니다. 우리는 프레임리스 모터 생산 공정을 10단계로 단순화했습니다. 다음은 프레임리스 모터 생산 공정입니다.

1. 재료 검사, 프레임리스 모터의 로터에는 정밀 가공이 필요합니다.

2.강력자성시트의 부착에는 혐기성접착제를 사용합니다. 일부 고속 로터에는 강한 자성 시트 외부에 탄소 섬유 층이 부착되어 과도한 원심력으로 인해 시트가 이탈되는 것을 방지합니다.

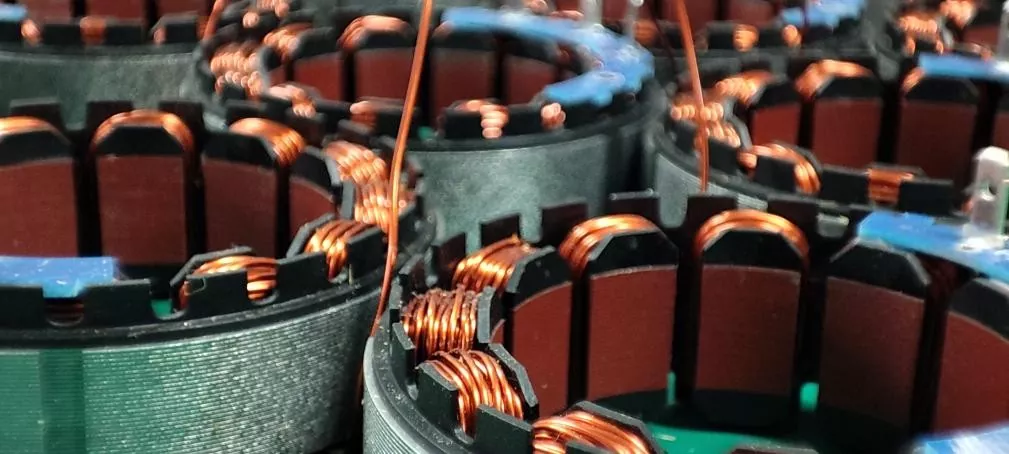

3. 자동 권선 기계는 고정자의 권선 작업을 수행합니다.

4. 와인딩 요구 사항이 높은 일부 소규모 배치 또는 맞춤형 제품의 경우 수동 와인딩이 필요합니다. 수동 와인딩은 매우 기술적인 작업입니다.

5.권선을 정리합니다. 여기에는 권선 표면의 절연 바니시 손상을 방지하기 위해 부드러운 목재 도구가 사용됩니다.

6. 납땜에는 권선을 도체 또는 PCB 인터페이스 보드에 납땜하는 작업이 포함됩니다.

7. 접착제 붓는 과정은 공기가 들어가지 않도록 진공 환경에서 수행해야 하며 그런 다음 오븐에서 구워야 합니다.

8. 고정자 자석 시트 표면에서 잔여 접착제를 제거합니다.

9. 테스트에는 3단계 연속성 테스트, 부하 테스트 등이 포함됩니다.

10.완제품

제품 매개변수

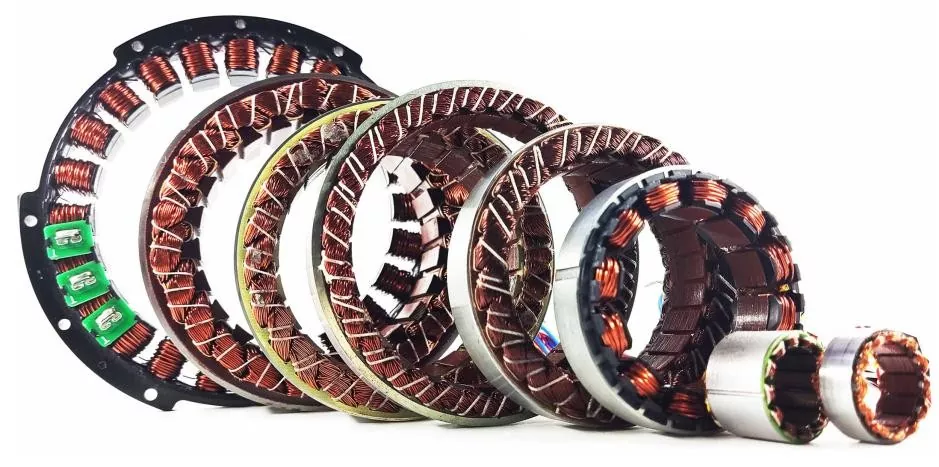

고객의 요구에 따라 다양한 권선 패턴, 자기 회로 설계, 포장 방법 및 배선 방법을 제공할 수 있습니다. 다음은 표준 제품의 매개변수입니다.

모델	정격전압 Vdc	정격 속도 rpm	정격 토크 N·m	정격 전력 W	정격 전류 A	피크 전류 A	피크 토크 N·m	Ke Vrms/krpm	Ω	MH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220VAC	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220VAC	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220VAC	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380VAC	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220VAC	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220VAC	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10
