프레임리스 토크 모터

전문 중국 제조업체이자 공인 지역 유통업체인 SEA MOTION은 고급 정밀 산업을 위한 고성능, 맞춤형 프레임리스 토크 모터 솔루션을 제공합니다. 2019년부터 우리는 글로벌 유명 브랜드 및 국내 프리미엄 제조업체와 파트너십을 맺고 대학, 연구 기관 및 최고의 제조 기업에 검증된 신뢰할 수 있는 품질을 제공하고 있습니다.

문의 보내기

제품 설명

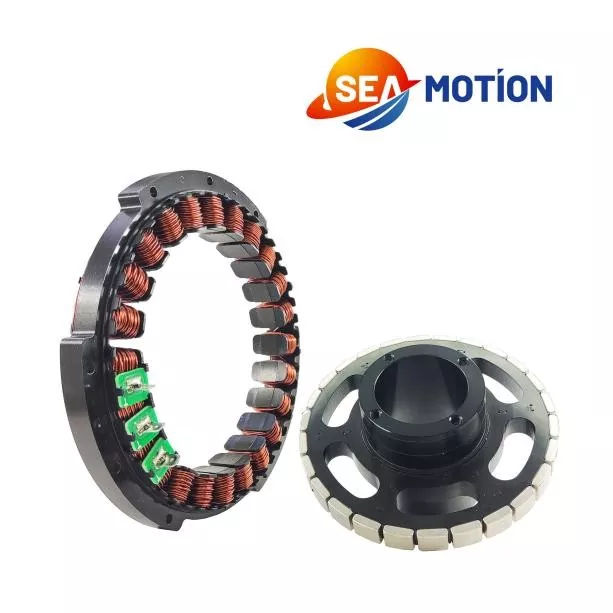

SEA MOTION 프레임리스 토크 모터는 고정밀, 고동적 및 경량 산업 시나리오를 위해 설계된 핵심 직접 구동 모터 제품으로, 기어 전달 구조를 갖춘 기존 서보 모터의 성능 한계를 완전히 깨뜨립니다. 이 모터 시리즈는 중복된 쉘과 변속기 부품을 제거하여 토크 밀도, 위치 정확도 및 동적 응답 면에서 탁월한 이점을 제공합니다. 초저 회전자 관성 설계를 탑재하여 고주파 시작-정지 및 빠른 정류를 지원하여 안정적인 저속 및 고토크 출력을 달성합니다. 수년간의 업계 경험과 완벽한 계층적 공급망 시스템을 바탕으로 SEA MOTION은 차별화된 강점을 갖춘 고품질 프레임리스 토크 모터 제조업체를 통합합니다. 맞춤형 소형 배치 특수 모터를 위한 R&D 중심 공장 및 엄격한 QC 시스템을 갖춘 표준화된 대량 생산 제조업체와 협력하여 탁월한 제품 일관성을 보장합니다. 모든 제품은 엄격한 성능 테스트와 품질 검사를 거칩니다. 맞춤형 R&D 프로젝트이든 대규모 산업 조달이든 관계없이 당사는 전 세계 고객을 위해 제품 품질, 비용 및 배송 효율성의 균형을 맞추면서 최적화된 모션 제어 솔루션을 제공할 수 있습니다.

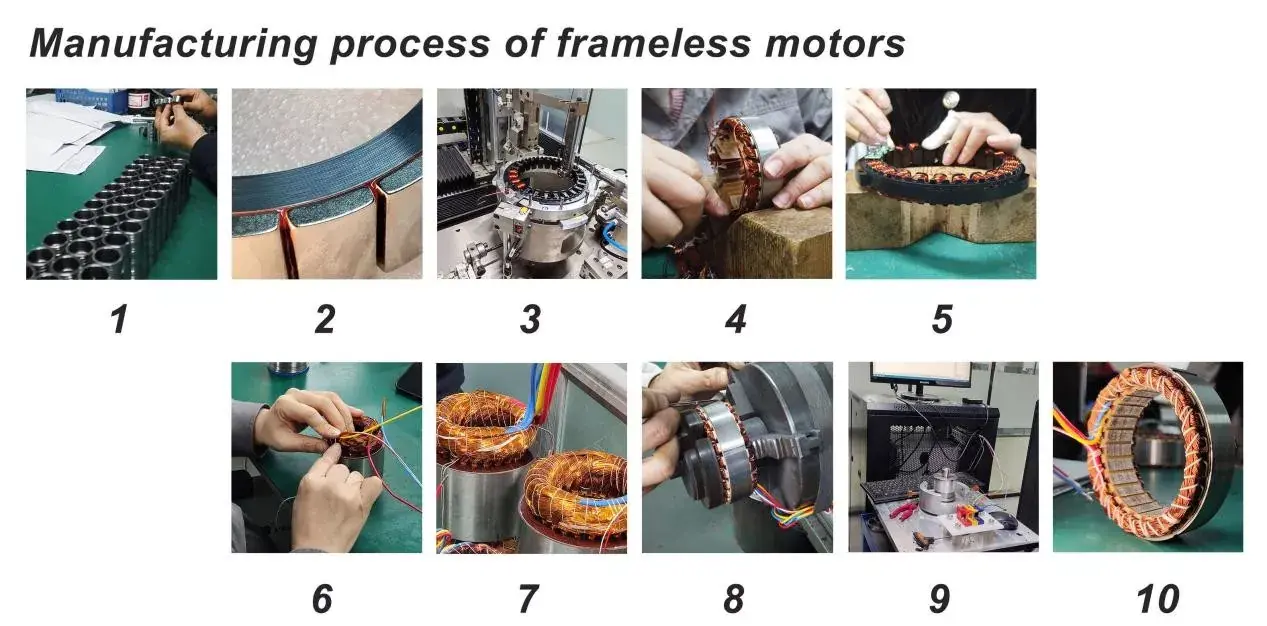

다음은 프레임리스 모터 생산 공정입니다.

1. 재료 검사, 프레임리스 모터의 로터에는 정밀 가공이 필요합니다.

2.강력자성시트의 부착에는 혐기성접착제를 사용합니다. 일부 고속 로터에는 강한 자성 시트 외부에 탄소 섬유 층이 부착되어 과도한 원심력으로 인해 시트가 이탈되는 것을 방지합니다.

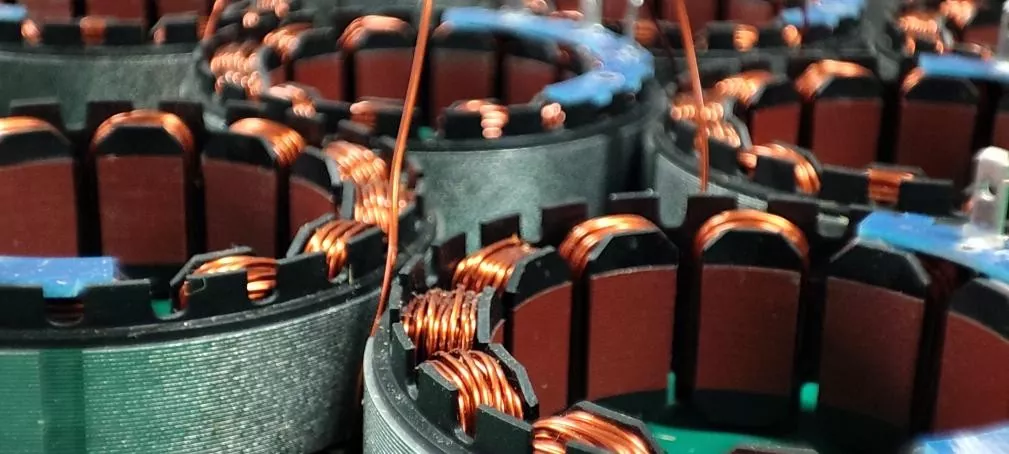

3. 자동 권선 기계는 고정자의 권선 작업을 수행합니다.

4. 와인딩 요구 사항이 높은 일부 소규모 배치 또는 맞춤형 제품의 경우 수동 와인딩이 필요합니다. 수동 와인딩은 매우 기술적인 작업입니다.

5.권선을 정리합니다. 여기에는 권선 표면의 절연 바니시 손상을 방지하기 위해 부드러운 목재 도구가 사용됩니다.

6. 납땜에는 권선을 도체 또는 PCB 인터페이스 보드에 납땜하는 작업이 포함됩니다.

7. 접착제 붓는 과정은 공기가 들어가지 않도록 진공 환경에서 수행해야 하며 그런 다음 오븐에서 구워야 합니다.

8. 고정자 자석 시트 표면에서 잔여 접착제를 제거합니다.

9. 테스트에는 3단계 연속성 테스트, 부하 테스트 등이 포함됩니다.

10.완제품

사양

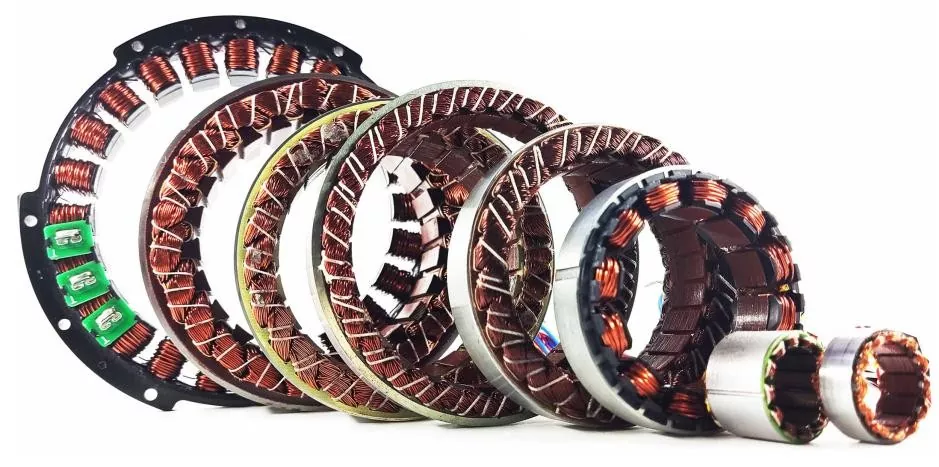

고객의 요구에 따라 다양한 권선 패턴, 자기 회로 설계, 포장 방법 및 배선 방법을 제공할 수 있습니다. 다음은 표준 제품의 매개변수입니다.

모델	정격전압 Vdc	정격 속도 rpm	정격 토크 N·m	정격 전력 W	정격 전류 A	피크 전류 A	피크 토크 N·m	Ke Vrms/krpm	Ω	MH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220VAC	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220VAC	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220VAC	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380VAC	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220VAC	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220VAC	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

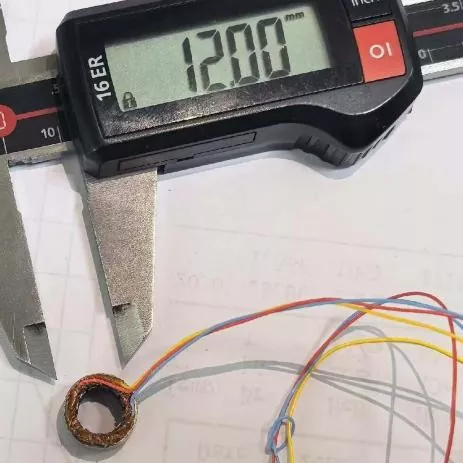

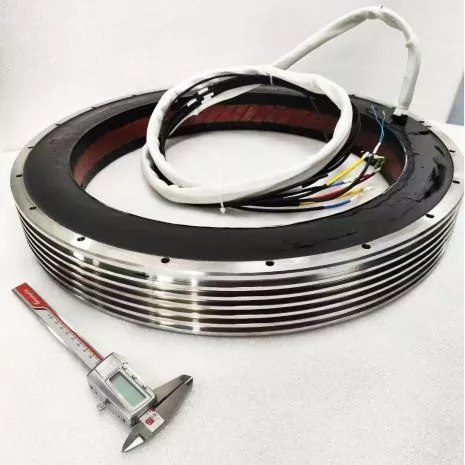

외경 175mm 175mm 표준 모터는 외경 12mm~600mm 범위로 맞춤 제작할 수 있습니다. 더 크고 더 전문화된 프레임리스 토크 모터에 대해서는 영업팀에 문의하세요.

제품 기능 및 응용

SEA MOTION 프레임리스 토크 모터는 고급 정밀 제조 시나리오에 적합한 탁월한 종합 성능을 자랑합니다. 초고토크 밀도가 특징으로, 동일한 볼륨에서 일반 서보 모터의 2~3배 토크를 제공하며 탁월한 저속 토크 성능을 제공합니다. 기어리스, 커플러 프리 구조로 백래시 제로와 고정밀도를 실현했으며, 최대 ±1각초의 반복 위치 정확도로 구조적 강성과 간섭 방지 능력을 크게 향상시켰습니다. 1kHz 이상의 응답 주파수와 초저 로터 관성으로 초고 동적 작동을 지원합니다. 또한 부피와 무게를 30~50% 감소시키고 중공 배선을 지원하며 긴 수명과 유지 관리가 필요 없는 작동이 특징입니다. 핵심 고급 분야에서 널리 채택된 이 제품은 가볍고 속이 빈 디자인으로 휴머노이드 및 협업 로봇 공동 구동 시나리오를 제공합니다. 또한 웨이퍼 플랫폼 및 리소그래피 기계, 의료용 수술 로봇 및 스캐닝 장비, 항공우주 스티어링 기어 및 광전자 포드와 같은 반도체 및 패널 정밀 장비는 물론 CNC 공작 기계 직접 구동 턴테이블 및 5축 연결 장비에도 널리 사용되어 고정밀 산업용 지능형 업그레이드를 지원합니다.
