산업 자동화에서는 더 높은 정확도, 더 빠른 사이클 시간, 더 안정적인 모션 제어가 요구됨에 따라씨모션고급을 제공합니다선형 구동 모터까다로운 정밀 응용 분야를 위해 설계된 솔루션입니다. 전기 에너지를 선형 운동으로 직접 변환함으로써 이러한 모터는 구동 경로에서 기존의 기계적 전달 구성 요소가 필요하지 않으므로 장비 제조업체가 위치 결정 성능을 개선하고 백래시 관련 오류를 줄이며 생산 효율성을 최적화하는 데 도움이 됩니다.
기사 요약:선형 구동 모터는 정밀 제조 및 자동화 장비에 직접 제어된 선형 모션을 제공합니다. 이 가이드에서는 기술 작동 방식을 설명하고, 철심 설계와 비철심 설계를 비교하고, 중요한 성능 매개변수를 검토하고, 반도체 제조, CNC 가공, 신에너지 생산 및 산업 검사 분야의 응용 분야를 살펴봅니다. 또한 엔지니어와 구매 팀이 적합한 솔루션을 식별하는 데 도움이 되는 실용적인 선택 기준을 간략하게 설명합니다.
선형 구동 모터는 볼 나사, 벨트 또는 기어 메커니즘을 통해 변환해야 하는 회전 운동을 생성하는 대신 직선 운동을 직접 생성하는 전자기 액추에이터입니다. 정확한 위치 지정, 빠른 가속, 부드러운 이동 및 반복 가능한 작동이 필수적인 응용 분야에 널리 사용됩니다.
일반적인 직접 구동 배열에서는 전자기 이동 구성 요소가 영구 자석 트랙과 상호 작용하여 추력을 생성합니다. 적절한 서보 드라이브, 위치 피드백 장치 및 선형 가이드와 통합되면 모터는 제어되는 모션 축의 일부가 됩니다.
기존의 스크류 구동 시스템과 달리 직접 구동 설계는 구동 경로에서 기계적 변속기 백래시를 제거합니다. 이는 빈번한 방향 변경, 고속 위치 지정 및 일관된 모션 정확도가 필요한 애플리케이션에 특히 매력적입니다.
씨모션은 SMJ 평면 자기 철심 시리즈, SMUC 중간 자기 철심 시리즈, SMU-H 양면 자기 철심 시리즈 및 SMU 양면 자기 철심 시리즈를 포함한 여러 선형 모터 구성을 제공합니다. 반폐쇄형 SMJE 및 완전 밀폐형 SMJD 구성도 특정 응용 분야 요구 사항에 따라 사용할 수 있습니다.
자세한 제품 정보를 보려면 SEA MOTION 선형 구동 모터 제품 페이지를 방문하세요.
선형 구동 모터의 작동 원리는 전자기력을 기반으로 합니다. 호환 가능한 서보 드라이브는 모터 권선에 제어된 전류를 공급합니다. 결과적인 자기장은 모터 트랙을 따라 영구 자석과 상호 작용하여 선형 추력을 생성합니다.
컨트롤러는 필요한 위치, 속도 및 가속도에 따라 전류 및 모션 명령을 조정합니다. 피드백 장치가 통합되면 제어 시스템은 실제 움직임을 목표 위치와 지속적으로 비교하고 편차를 수정할 수 있습니다.
일반적인 선형 모션 시스템에는 다음 구성 요소가 포함됩니다.
모터는 선형 추력을 직접 생성하기 때문에 나사 또는 벨트 구동 메커니즘에 영향을 줄 수 있는 피치 오류, 백래시 및 변속기 규정 준수를 방지합니다. 그러나 전반적인 정확도는 여전히 엔코더, 서보 튜닝, 가이드 품질, 열 안정성, 장착 정밀도 및 기계 구조에 따라 달라집니다.
직접 구동은 기계적 변속기 백래시를 제거하여 일관된 위치 지정 및 반복성을 더 쉽게 달성할 수 있도록 해줍니다. 이는 정밀 절단, 전자 부품 배치, 광학 검사 및 자동 조립에 유용합니다.
선형 모터는 동작 명령의 변화에 빠르게 반응할 수 있습니다. 적절한 구성에서는 이송 시간이 단축되고, 왕복 운동이 빨라지며, 고주기 생산 장비의 처리량이 향상됩니다.
구동 경로에서 나사, 벨트 또는 기어 변속기를 제거하면 해당 구성 요소와 관련된 마모가 줄어듭니다. 가이드, 베어링, 냉각 장비 및 기타 시스템 구성 요소에는 여전히 적절한 서비스가 필요하지만 유지 관리 요구 사항은 줄어들 수 있습니다.
적절한 피드백과 제어 튜닝을 통해 선형 구동 모터는 반복되는 작동 주기에 걸쳐 안정적인 움직임을 제공할 수 있습니다. 이를 통해 제조업체는 정밀 검사, 접착, 디스펜싱 및 기계 가공 중에 일관된 처리 조건을 유지할 수 있습니다.
선형 모터는 짧은 스트로크 위치 지정, 긴 이동 이동 및 동기화된 다축 배열을 지원할 수 있습니다. 적합성은 필요한 추력, 트랙 길이, 설치 공간, 열 설계 및 제어 아키텍처에 따라 달라집니다.
다양한 선형 모터 구조는 다양한 엔지니어링 우선순위를 해결합니다. 철심 설계와 비철심 설계 사이의 선택은 응용 분야의 추력 요구 사항, 힘 리플 허용 오차, 자기 인력, 열 동작 및 사용 가능한 설치 공간을 기반으로 해야 합니다.
| 모터 설계 | 주요특징 | 잠재적인 응용 | 선택 고려 사항 |
|---|---|---|---|
| 편평한 자기 철심 | 컴팩트한 자기 구조와 높은 추력 잠재력 | CNC 장비 및 산업 자동화 | 힘 리플 및 자기 인력 평가 |
| 중간자성철심 | 대체 자기 및 기계적 배열 | 특수 정밀 모션 축 | 장착 형상 및 필요한 추력을 확인하십시오. |
| 양측 자기 철심 | 양면 자기 배열 | 매우 역동적인 산업 포지셔닝 | 구조적 통합 및 자기력 평가 |
| 양측 자기철 없음 | 가동 코일 조립체에 철심 없음 | 정밀 검사, 전자 조립 및 낮은 힘 리플 애플리케이션 | 연속 추력 및 열 한계 확인 |

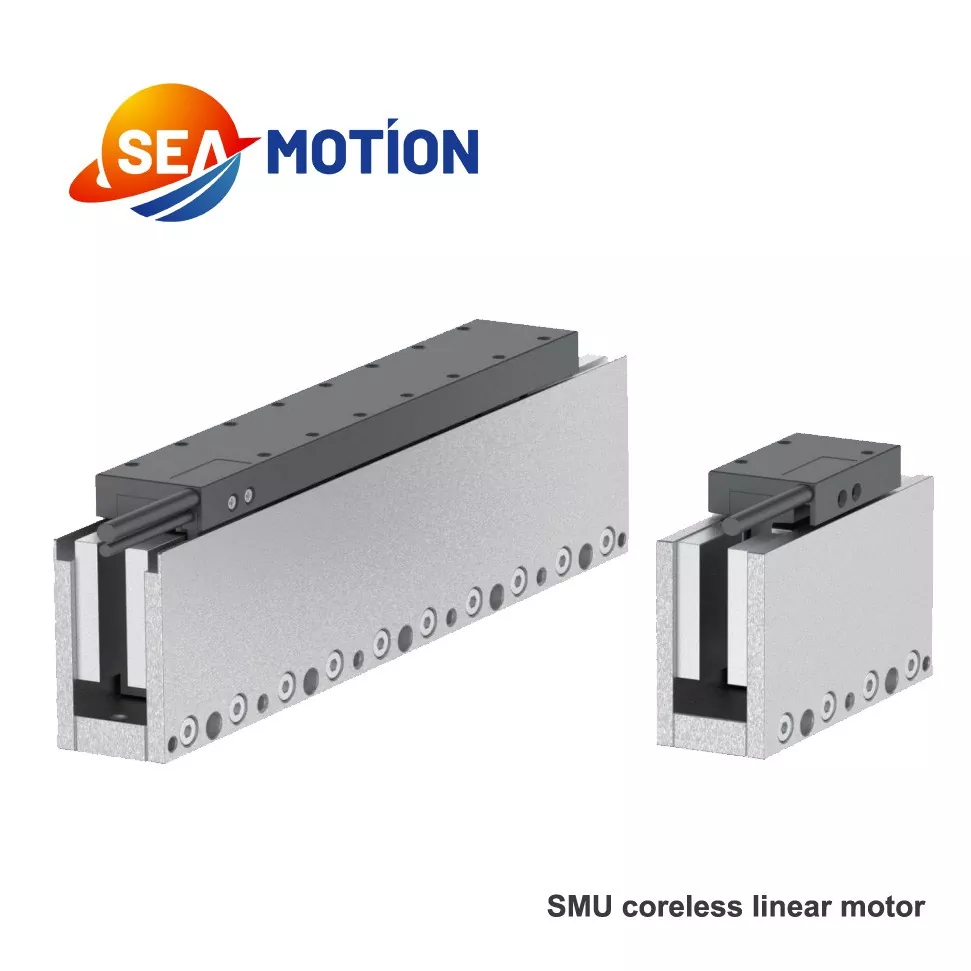

씨모션의 SMU 시리즈는 부드러운 모션과 낮은 자기 인력이 중요한 설계 고려 사항인 응용 분야에 철 없는 옵션을 제공합니다. SMJ, SMUC 및 SMU-H 제품군은 추력, 크기 및 통합 요구 사항의 다른 조합에 대한 철심 대안을 제공합니다.
디자인 특성은 모델에 따라 다릅니다. 엔지니어는 모터 선택을 마무리하기 전에 관련 힘-속도 곡선, 치수 도면 및 작동 한계를 검토해야 합니다.
선형 구동 모터를 선택하려면 최대 속도나 최대 추력을 비교하는 것 이상이 필요합니다. 모터는 단기간의 가속 요구와 생산 주기의 지속적인 요구를 모두 충족해야 합니다.
다음 표에는 SEA MOTION SMU21 비철형 선형 구동 모터 시리즈에 대해 게시된 대표적인 사양이 요약되어 있습니다.
| 매개변수 | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| 최대 추력 | 105N | 210N | 315N | 420N |
| 연속 추력 | 30N | 60N | 90N | 120N |
| 코일 길이 | 78mm | 138mm | 198mm | 258mm |
| 최대 연속 전력 | 49W | 100W | 145W | 195W |
| 자기 피치 | 30mm | 30mm | 30mm | 30mm |
중요한:이 표에는 게시된 시리즈 사양의 모델 수준 값이 요약되어 있습니다. 최대 속도, 전류, 권선 구성 및 기타 전기적 특성은 모델 및 권선 옵션에 따라 다릅니다. 엔지니어링 결정을 내리기 전에 제조업체의 전체 데이터시트를 참조하십시오.
사양서를 검토할 때 다음 매개변수의 우선순위를 지정하세요.
가장 신뢰할 수 있는 비교를 위해서는 단일 헤드라인 사양을 기준으로 모터를 선택하는 대신 예상 부하, 가속 프로필, 듀티 사이클 및 열 조건을 함께 평가하십시오.
직접 구동, 동적 응답 및 제어 가능한 위치 지정의 조합으로 인해 선형 구동 모터는 광범위한 산업 응용 분야에 적합합니다.
웨이퍼 처리, 정밀 정렬, 검사 단계 및 디스플레이 패널 처리에는 위치 오류를 최소화하면서 반복 가능한 이동이 필요할 수 있습니다. 선형 모터는 장비 설계자가 이러한 까다로운 프로세스에 대해 응답성이 뛰어난 모션 축을 구축하는 데 도움이 됩니다.
고속 머시닝 센터, 레이저 절단 시스템 및 정밀 조각 장비는 빠른 가속과 스크류 드라이브 백래시 제거의 이점을 누릴 수 있습니다. 기계 강성, 절삭력 및 열 제어는 최종 가공 정확도에 여전히 중요합니다.
배터리 전극 취급, 적층, 구성 요소 정렬 및 광전지 검사에는 종종 반복적인 고속 이동이 포함됩니다. 적절한 크기의 모터는 일관된 위치를 유지하면서 이러한 작업을 조정하는 데 도움이 될 수 있습니다.
전자제품 제조에서는 부품 배치, 분배, 접합, 분류 및 육안 검사를 위해 정밀 모션을 사용합니다. 직접 구동 축은 짧은 주기 시간을 지원하고 반복 작업 전반에 걸쳐 움직임을 제어할 수 있습니다.
이미징 플랫폼, 실험실 장비 및 과학 측정 장비에는 부드럽고 제어된 움직임이 필요할 수 있습니다. 소음, 정확성, 청결도, 안전 및 듀티 사이클 요구 사항에 따라 적절한 모터 및 피드백 시스템을 선택해야 합니다.
씨모션은 또한 고정밀 레이저 절단, 시각 인식 및 검사 시스템 등 리니어 모터 기술을 기반으로 한 장비를 개발합니다. 더 넓은 제품 범위를 이해하려면 선형 모터 솔루션을 살펴보세요.
구조화된 선택 프로세스는 엔지니어링 변경을 줄이고 크기가 작거나 불필요하게 비싼 모션 구성 요소를 방지하는 데 도움이 됩니다. 견적을 요청하기 전에 작동 조건을 최대한 명확하게 정의하십시오.
공급업체에 치수 도면, 힘-속도 곡선, 전기 사양, 권장 드라이브 호환성 및 시운전 중 기술 지원을 요청하는 것도 유용합니다.
구매 팀의 경우 추가 고려 사항에는 생산 일관성, 검사 절차, 배송 용량, 예비 부품 가용성 및 판매 후 지원이 포함됩니다. SEA MOTION은 업그레이드된 클린 작업장이 2026년 초에 가동을 시작하여 생산 능력을 늘리고 제품 일관성 및 배송 효율성 개선을 지원한다고 보고합니다.
기존의 회전식 서보 모터는 선형 변위를 생성하기 위해 볼 스크류, 벨트 또는 기어박스가 필요할 수 있는 회전 운동을 생성합니다. 선형 구동 모터는 직선 추력을 직접 생성하므로 구동 경로에 기계적 전달 구성 요소가 필요하지 않습니다.
예. 선형 모터는 모터, 서보 드라이브, 피드백 시스템 및 기계 구조가 올바르게 일치할 때 빠른 가속과 고속 위치 결정을 제공할 수 있습니다. 달성 가능한 성능은 특정 모델 및 적용 조건에 따라 다릅니다.
철심 모터는 전자기 조립체에 철심을 사용하며 컴팩트한 설계로 높은 추력을 제공할 수 있습니다. 무철 모터는 가동 코일 어셈블리의 철심을 제거하여 코깅과 자기 인력을 줄일 수 있습니다. 최선의 선택은 애플리케이션의 추진력, 부드러움 및 통합 요구 사항에 따라 달라집니다.
직접 구동 메커니즘은 기존 나사 또는 벨트 변속기와 관련된 마모를 제거합니다. 그러나 전체 모션 시스템에는 여전히 가이드 윤활, 케이블 검사, 청소, 냉각 시스템 유지 관리 및 주기적인 성능 점검이 필요할 수 있습니다.
가속도, 마찰, 외부 하중, 공정력 등 작동 주기 전반에 걸쳐 필요한 힘을 계산합니다. 그런 다음 듀티 사이클과 열 조건을 평가합니다. 선택한 모터는 연속 요구 사항은 물론 최대 힘 요구 사항도 충족해야 합니다.
씨모션은 반폐쇄형 SMJE 및 완전 밀폐형 SMJD 구성과 함께 SMJ, SMUC, SMU-H 및 SMU 선형 모터 시리즈를 제공합니다. 필요한 이동 거리, 힘, 설치 조건 및 적용 분야에 따라 가용성과 적합성을 제조업체에서 확인해야 합니다.
필요한 추력, 이동 질량, 스트로크 길이, 최대 속도, 가속도, 작동 주기, 설치 크기, 전원 공급 장치, 피드백 요구 사항 및 의도된 응용 프로그램을 제공합니다. 관련 도면이나 기존 장비 사양을 공유하면 공급업체가 적합한 구성을 추천하는 데에도 도움이 됩니다.
선형 구동 모터는 정확한 위치 지정, 빠른 동적 응답, 기계식 변속기 부품에 대한 의존도 감소를 원하는 제조업체에게 유용한 옵션입니다. 그 장점은 반도체 장비, CNC 가공, 배터리 생산, 전자 조립 및 자동화 검사 분야에서 특히 중요할 수 있습니다. 그러나 성공적인 구현을 위해서는 추력, 속도, 열 한계, 피드백 및 기계적 통합에 대한 신중한 평가가 필요합니다.
씨모션은 산업용 모션 제어 애플리케이션을 위한 다중 선형 모터 구성 및 기술 지원을 제공합니다. 새로운 기계 설계를 평가하거나 기존 모션 축을 업그레이드하는 경우 선형 구동 모터 제품 페이지를 방문하여 사용 가능한 옵션을 검토하십시오. 운영 요구 사항에 대해 논의하고, 적합한 모델을 비교하고, 제품 사양 및 견적을 얻으려면 SEA MOTION에 문의하십시오. 다음 자동화 프로젝트에 대한 맞춤형 권장 사항 및 지원을 받으려면저희에게 연락주세요오늘.
-
