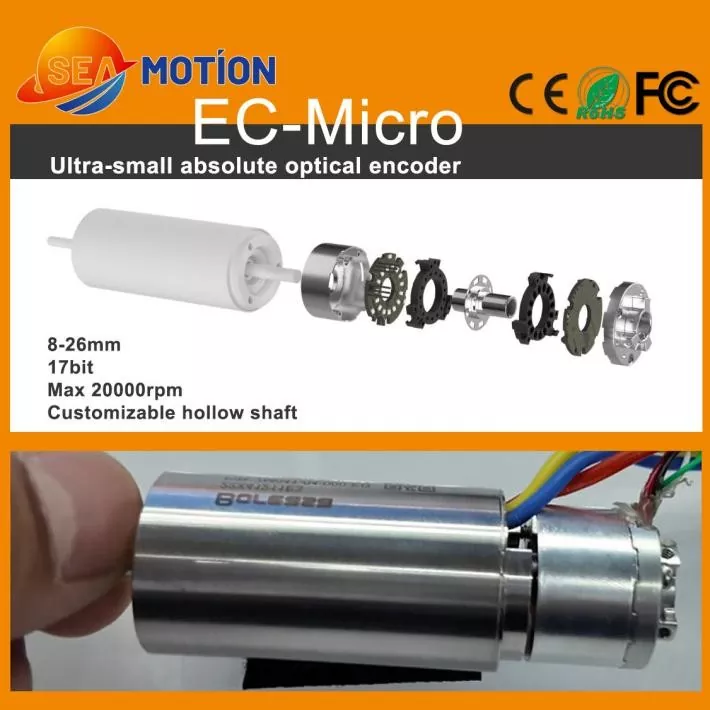

징웨까다로운 자동화 애플리케이션을 위한 정밀 모션 제어 구성요소를 개발합니다.절대형 단일 회전 광전 인코더안정적인 각도 위치 피드백이 필요한 소형 시스템용으로 설계되었습니다. 소형 크기, 17비트 분해능, 중공축 구조, RS485 통신 및 최대 20,000RPM 속도를 갖춘 이 인코더는 로봇 공학, 소형 모터, 의료 장비 및 정밀 자동화에 적합합니다.
절대 단회전 광전 엔코더는 한 번의 완전한 회전 내에서 샤프트 위치를 결정하는 정밀 회전 피드백 장치입니다. 펄스 카운팅에 의존하는 기존 증분형 엔코더와 달리 절대형 엔코더는 샤프트 각도에 따라 정의된 위치 값을 제공합니다. 광전 감지 원리는 광학 감지를 사용하여 감지 구성 요소 간의 물리적 접촉 없이 고해상도 위치 측정을 달성합니다. 소형 모션 시스템의 경우 17비트 분해능, 소형 8~26mm 외경 범위, 중공축 구조, RS485 출력 및 최대 허용 속도 20,000RPM이 결합된 이 유형의 엔코더는 공간, 속도 및 포지셔닝 성능이 균형을 이루어야 하는 응용 분야에 적합합니다.
목차
- 절대 단일 회전 광전 인코더란 무엇입니까?
- 광전 인코더는 어떻게 작동합니까?
- 주요 기능은 무엇입니까?
- 주요 기술 사양은 무엇입니까?
- 이 인코더는 어디에 사용됩니까?
- 엔지니어는 올바른 인코더를 어떻게 선택해야 합니까?
- 설치 중에 고려해야 할 사항은 무엇입니까?
- 자주 묻는 질문
- 결론
절대 단일 회전 광전 인코더란 무엇입니까?
절대 단회전 광전 엔코더는 360도 내에서 회전 샤프트의 정확한 각도 위치를 결정하도록 설계된 회전 위치 센서입니다. 각 각도 위치는 고유한 디지털 위치 값에 해당하므로 제어 시스템이 샤프트 위치를 직접 식별할 수 있습니다.
"단일 회전"이라는 용어는 엔코더가 여러 회전을 연속적으로 추적하는 것이 아니라 한 회전 내에서 각도 위치를 측정한다는 것을 의미합니다. 이는 정밀한 단일 회전 위치 지정이 주요 요구 사항인 회전 메커니즘에 적합합니다.
"광전"은 감지 기술을 설명합니다. 인코더는 일반적으로 광원, 코딩된 광 디스크 및 광전 감지 구성 요소를 사용하여 샤프트 회전을 전기 신호로 변환합니다. 감지 프로세스는 비접촉식이므로 광학 기술은 감지 요소 간의 기계적 접촉을 피하면서 안정적인 피드백을 제공할 수 있습니다.
소형 구조는 현대 자동화 장비에 특히 중요합니다. 약 8mm ~ 26mm의 외경을 사용할 수 있는 컴팩트 엔코더는 설치 공간이 제한된 소형 모터 및 메커니즘에 통합될 수 있습니다.
광학 피드백 기술에 대한 추가 정보를 얻기 위해 엔지니어는 다양한 회전 감지 기술을 비교할 때 광전 인코더 솔루션을 탐색할 수도 있습니다.
광전 인코더는 어떻게 작동합니까?
절대형 광전 인코더의 작동 원리에는 여러 가지 조정된 프로세스가 포함됩니다.
- 샤프트 회전:엔코더 샤프트는 모터 또는 기계적 전달 시스템과 함께 회전합니다.
- 광학 코딩:정밀하게 코딩된 디스크는 샤프트와 함께 회전하며 변화하는 광학 패턴을 만듭니다.
- 빛 감지:광전 센서는 회전하는 디스크에 의해 생성된 광학적 변화를 감지합니다.
- 신호 처리:내부 전자 회로는 감지된 신호를 위치 정보로 처리합니다.
- 디지털 출력:인코더는 지정된 통신 인터페이스를 통해 위치 데이터를 모션 컨트롤러로 전송합니다.
이 프로세스를 통해 컨트롤러는 누적된 이동 펄스에만 의존하는 대신 각도 위치 값을 얻을 수 있습니다. 결과적으로 절대 위치 피드백은 현재 샤프트 위치를 정확하게 식별해야 하는 정밀 모션 응용 분야에서 유용할 수 있습니다.
주요 기능은 무엇입니까?
공간이 제한된 장비를 위한 소형 크기
소형 자동화 메커니즘은 설치 공간이 매우 제한적인 경우가 많습니다. 엔코더의 외경 범위는 8~26mm이므로 설계자는 위치 피드백을 소형 모터, 로봇 관절, 의료 기기 및 기타 조밀하게 배열된 메커니즘에 통합할 수 있습니다.
17비트 분해능
인코더는 17비트 분해능을 제공하므로 제어 시스템이 각도 위치의 미세한 변화를 구별할 수 있습니다. 고해상도는 정밀한 위치 지정, 섬세한 로봇 동작, 소형 서보 메커니즘과 관련된 응용 분야에 특히 유용합니다.
그러나 엔코더 분해능을 전체 시스템 정확도와 혼동해서는 안 됩니다. 기계적 공차, 샤프트 정렬, 진동, 컨트롤러 성능, 모터 특성 및 설치 조건은 모두 최종 위치 결정 결과에 영향을 미칠 수 있습니다.
고속 성능
소형 모터는 특히 소형 액추에이터 및 정밀 장비에서 높은 회전 속도로 작동할 수 있습니다. 최대 20,000RPM까지 지정된 최대 허용 속도 덕분에 엔코더는 전체 모터 및 기계 시스템이 이에 맞게 설계될 때 선택된 고속 응용 분야에 적합합니다.
중공축 구조
중공 샤프트 설계는 소형 모터 샤프트 주변의 통합을 단순화할 수 있습니다. 또한 기존의 특정 솔리드 샤프트 배열에 비해 기계적 커플링에 필요한 공간을 줄이는 데 도움이 될 수 있습니다.
RS485 디지털 통신
인코더는 RS485 출력 인터페이스를 사용하고 2.5Mbps의 지정된 전송 속도를 지원합니다. 이는 엔코더와 호환되는 제어 전자 장치 간에 위치 정보를 전송하기 위한 디지털 통신 솔루션을 제공합니다.
광학 감지
광전 감지는 비접촉식 위치 감지 방법을 제공합니다. 이는 설계자가 자기 감지 기술보다 광학 피드백을 선호하는 응용 분야에 특히 유용할 수 있습니다.
주요 기술 사양은 무엇입니까?
엔코더를 새 기계에 통합할 때는 기술 매개변수를 이해하는 것이 필수적입니다. 다음 표에는 미니어처 엔코더 구성과 관련된 주요 사양이 요약되어 있습니다.
| 기술적인 매개변수 | 사양 | 중요한 이유 |
|---|---|---|
| 해결 | 17비트 | 미세한 각도 위치 피드백 제공 |
| 출력 인터페이스 | RS485 | 호환 컨트롤러와의 디지털 통신 지원 |
| 전송 속도 | 2.5Mbps | 고속 위치 데이터 통신 지원 |
| 외경 | 8~26mm | 컴팩트한 기계 구조에 적합 |
| 전형적인 차원 | Ø19mm × H14.5mm | 작은 설치 공간 제공 |
| 적합 모터 축 직경 | 4~6mm | 소형 모터 통합 지원 |
| 최대 허용 속도 | 20,000RPM | 선택된 고속 모터 애플리케이션에 적합 |
| 입력 전압 | DC5V±5% | 필요한 전기 공급을 정의합니다. |
| 작동 전류 | 150mA 이하, 무부하 | 전원 공급 장치 요구 사항을 결정하는 데 도움이 됩니다. |
| 보호 등급 | 설치 후 IP40 | 의도된 보호 수준을 정의합니다. |
| 작동 온도 | -20°C ~ 85°C | 권장 운영 환경을 정의합니다. |
| 하우징 재질 | 알류미늄 | 컴팩트하고 내구성이 뛰어난 인클로저 구조 제공 |
| 코드 디스크 재질 | 스테인레스 스틸 | 안정적인 광코딩 구축 지원 |
| 인증 | CE, RoHS 규제, FCC | 해당 규정 준수 요구 사항을 지원합니다. |
| 보증 | 1년 | 정의된 보증 기간 제공 |
게시된 구성에는 M2 장착 나사, 5핀 PCB 납땜 인터페이스, 반경 방향 샤프트 변위 ±0.1mm, 축 변위 ±0.1mm도 지정되어 있습니다. 이러한 매개변수는 기계적 및 전기적 통합 중에 고려해야 합니다.
이 인코더는 어디에 사용됩니까?
소형 모터
정밀 장비에 사용되는 소형 모터에는 매우 작은 공간을 차지하는 피드백 구성 요소가 필요한 경우가 많습니다. 소형 앱솔루트 엔코더는 전체 모터 어셈블리 크기를 크게 늘리지 않고도 고해상도 위치 정보를 제공할 수 있습니다.
로봇의 손재주
로봇 손에는 손가락과 관절을 제어하기 위해 여러 개의 소형 액추에이터가 필요합니다. 위치 피드백은 이러한 움직임을 조정하는 데 중요한 반면, 작은 인코더 설치 공간은 설계자가 컴팩트한 액추에이터 아키텍처를 유지하는 데 도움이 됩니다.
코어리스 모터
코어리스 모터는 낮은 관성과 빠른 동적 응답이 중요한 응용 분야에 사용됩니다. 이러한 모터를 고해상도 인코더와 결합하면 정확한 모션 제어에 필요한 피드백을 제공할 수 있습니다.
의료 장비
정밀 의료 장비에는 소형 모터와 위치 지정 메커니즘이 포함될 수 있습니다. 완전한 제품이 관련 의료 기기 설계 및 규제 요구 사항을 충족한다면 정확한 회전 피드백이 필요한 응용 분야에 소형 광학 인코더를 고려할 수 있습니다.
산업 자동화
자동화된 기계, 정밀 포지셔닝 모듈, 로봇 시스템 및 소형 서보 메커니즘에는 모두 안정적인 각도 피드백이 필요할 수 있습니다. 인코더의 분해능, 통신 인터페이스 및 컴팩트한 구조는 다양한 자동화 애플리케이션에 적합합니다.
- 소형 서보 모터
- 정밀 로봇 관절
- 로봇의 능숙한 손
- 코어리스 모터 어셈블리
- 컴팩트 포지셔닝 모듈
- 의료용 모션 메커니즘
- 산업 자동화 장비
- 고속 소형 액추에이터
엔지니어는 올바른 인코더를 어떻게 선택해야 합니까?
인코더를 선택하려면 단순히 해상도를 비교하는 것 이상이 필요합니다. 엔지니어는 모델을 완성하기 전에 전체 모션 시스템을 평가해야 합니다.
- 사용 가능한 공간을 확인하세요.엔코더 직경, 높이, 장착 위치, 주변 여유 공간을 확인하십시오.
- 샤프트 일치:샤프트 직경, 중공 샤프트 요구 사항, 커플링 방법, 허용 반경 및 축 변위를 확인합니다.
- 해상도 평가:17비트 분해능이 필요한 위치 지정 및 제어 성능을 충족하는지 확인합니다.
- 회전 속도 확인:애플리케이션의 최대 작동 속도와 엔코더의 허용 속도를 비교하십시오.
- 통신 확인:RS485 인터페이스와 통신 속도가 컨트롤러와 호환되는지 확인하십시오.
- 전원 요구사항을 확인하세요.5V ±5% 공급 요구 사항과 소비 전류를 확인합니다.
- 환경 조건을 고려하십시오.작동 온도, 보호 요구 사항, 진동, 먼지 및 기타 환경 요인을 검토합니다.
- 맞춤설정을 고려하세요.OEM 프로젝트에는 다양한 샤프트 구성, 치수, 케이블, 인터페이스 또는 장착 솔루션이 필요할 수 있습니다.
복잡한 모션 시스템의 경우 모터, 드라이브, 컨트롤러, 기계식 변속기 및 피드백 알고리즘과 함께 엔코더를 평가하는 것이 좋습니다. 이 시스템 수준 접근 방식은 선택한 인코더가 통합 후 예상대로 작동하는지 확인하는 데 도움이 될 수 있습니다.
설치 중에 고려해야 할 사항은 무엇입니까?
안정적인 엔코더 피드백을 얻으려면 올바른 설치가 필수적입니다. 기계적 설치로 인해 과도한 오정렬이나 진동이 발생하는 경우 고해상도 센서라도 예상한 시스템 성능을 제공하지 못할 수 있습니다.
- 조립 중에 정확한 샤프트 정렬을 유지하십시오.
- 엔코더 샤프트에 과도한 반경 방향 또는 축 방향 하중이 가해지지 않도록 하십시오.
- 지정된 장착 치수 및 나사 요구 사항을 따르십시오.
- 광학 감지 영역을 부적절한 오염으로부터 보호하십시오.
- 통신 인터페이스를 연결하기 전에 전원 공급 장치를 확인하십시오.
- RS485 배선 및 컨트롤러 통신 설정을 확인하십시오.
- 최대 작동 범위로 이동하기 전에 저속에서 엔코더를 테스트하십시오.
- 실제 작동 부하에서 위치 정확도와 반복성을 검증합니다.
OEM 장비의 경우 테스트는 적용 가능한 경우 가속, 감속, 연속 회전, 위치 지정 및 비상 정지 조건을 포함한 전체 작동 주기를 이상적으로 다루어야 합니다.
자주 묻는 질문
앱솔루트 엔코더에서 단일 회전이란 무엇을 의미합니까?
단일 회전은 인코더가 완전한 360도 회전 내에서 샤프트의 각도 위치를 식별한다는 것을 의미합니다. 이는 단일 회전 내에서 정확한 각도 위치가 주요 피드백 요구 사항인 응용 분야용으로 설계되었습니다.
절대단회전 광전 인코더의 분해능은 얼마입니까?
참조된 인코더 구성은 17비트 분해능을 제공합니다. 전체 시스템의 실제 위치 정확도는 기계적 정밀도, 샤프트 정렬, 모터 특성, 컨트롤러 성능 및 설치 조건에 따라 달라집니다.
최대 회전 속도는 얼마입니까?
지정된 최대 허용 속도는 최대 20,000RPM입니다. 엔지니어는 구현하기 전에 전체 모터 및 인코더 어셈블리에 필요한 속도 프로필과 작동 조건을 확인해야 합니다.
인코더는 RS485 인터페이스를 사용합니까?
예. 지정된 출력 인터페이스는 RS485이며 나열된 전송 속도는 2.5Mbps입니다. 통합하기 전에 컨트롤러 호환성을 확인해야 합니다.
이 엔코더는 소형 모터에 적합합니까?
예. 콤팩트한 외경 범위, 중공축 구성, 17비트 분해능 및 고속 성능 덕분에 선택된 소형 모터 및 콤팩트 액추에이터 애플리케이션에 적합합니다.
어떤 작동 온도 범위가 지정되어 있습니까?
나열된 작동 온도 범위는 -20°C ~ 85°C입니다. 최종 애플리케이션은 실제 열 조건에 대해 평가되어야 하며, 특히 엔코더가 밀폐된 모터 또는 장비 하우징 내부에 설치된 경우 더욱 그렇습니다.
인코더를 OEM 애플리케이션에 맞게 맞춤화할 수 있습니까?
프로젝트 요구사항에 따라 맞춤화가 고려될 수 있습니다. 엔지니어는 OEM 솔루션을 논의할 때 샤프트 치수, 사용 가능한 설치 공간, 통신 요구 사항, 모터 사양, 작동 속도 및 환경 조건과 같은 세부 정보를 제공해야 합니다.
결론
안절대형 단일 회전 광전 인코더컴팩트한 기계적 설치 공간을 유지하면서 정확한 디지털 각도 피드백을 제공할 수 있습니다. 17비트 분해능, RS485 통신, 소형 직경 8~26mm 범위, 중공축 구조 및 최대 허용 속도 20,000RPM을 갖춘 이 유형의 인코더는 많은 소형 모션 제어 시스템의 피드백 요구 사항을 충족할 수 있습니다. 로봇의 능숙한 손과 코어리스 모터부터 의료 메커니즘과 산업 자동화 장비에 이르기까지 올바른 인코더를 선택하면 보다 정확하고 공간 효율적인 모션 아키텍처를 만드는 데 도움이 될 수 있습니다.
소형 서보 시스템, 로봇 액추에이터, 정밀 모터 또는 자동 위치 지정 모듈을 개발 중이고 적절한 인코더 구성을 선택하는 데 도움이 필요한 경우,저희에게 연락주세요오늘은 기술 사양, 애플리케이션 지원, 사용자 정의 옵션 및 Jingyue의 OEM 견적을 확인하세요.
