SEA MOTION 선형 모터는 JINGYUE MOTION Control 공급망의 주요 제품입니다. 중국 제조업체로서 우리는 새로운 구조 및 자기 회로 설계, 포괄적인 애프터 서비스 및 기술 지원을 통해 많은 고객들의 호의를 빠르게 얻었습니다. 동시에 우리는 대학 및 연구 기관과 협력 관계를 구축하여 R&D 및 기술 반복에 지속적으로 투자해 왔습니다. 2025년에는 당사 제품이 베트남 시장에 진출하여 유명 외국 브랜드의 리니어 모터를 대체했습니다. 2026년 초에 우리 공장은 새로운 클린룸으로 이전하여 생산 능력을 두 배로 늘렸습니다.

문의 보내기

제품 설명

SEA MOTION 선형 모터는 주로 4가지 시리즈로 구분됩니다.

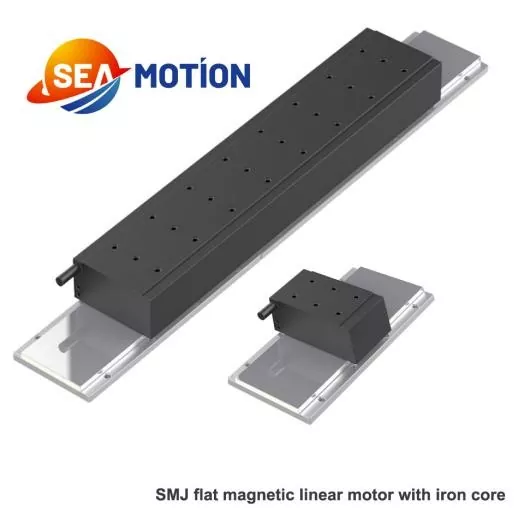

1. 철심이 있는 SMJ 시리즈 평면 자기 선형 모터

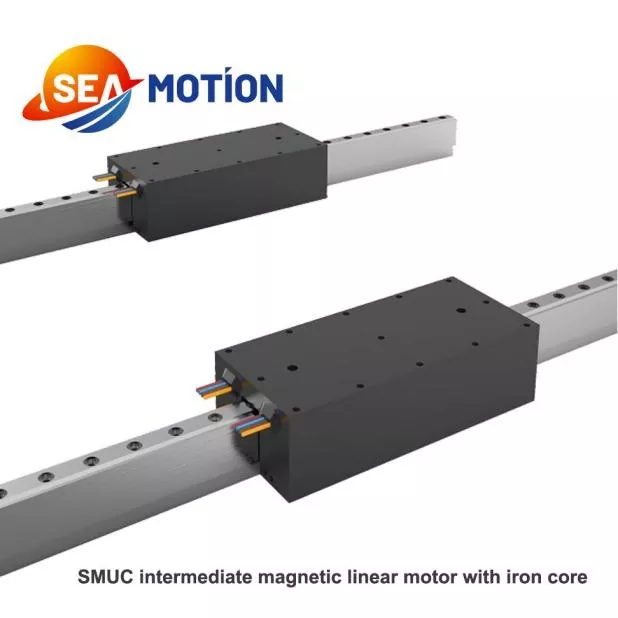

2. 철심이 있는 SMUC 시리즈 중간 자기 선형 모터

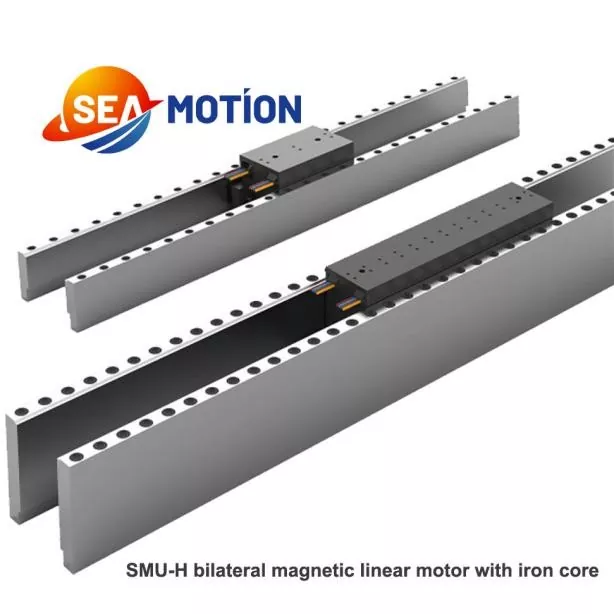

3. 철심이 있는 SMU-H 시리즈 양방향 자기 선형 모터

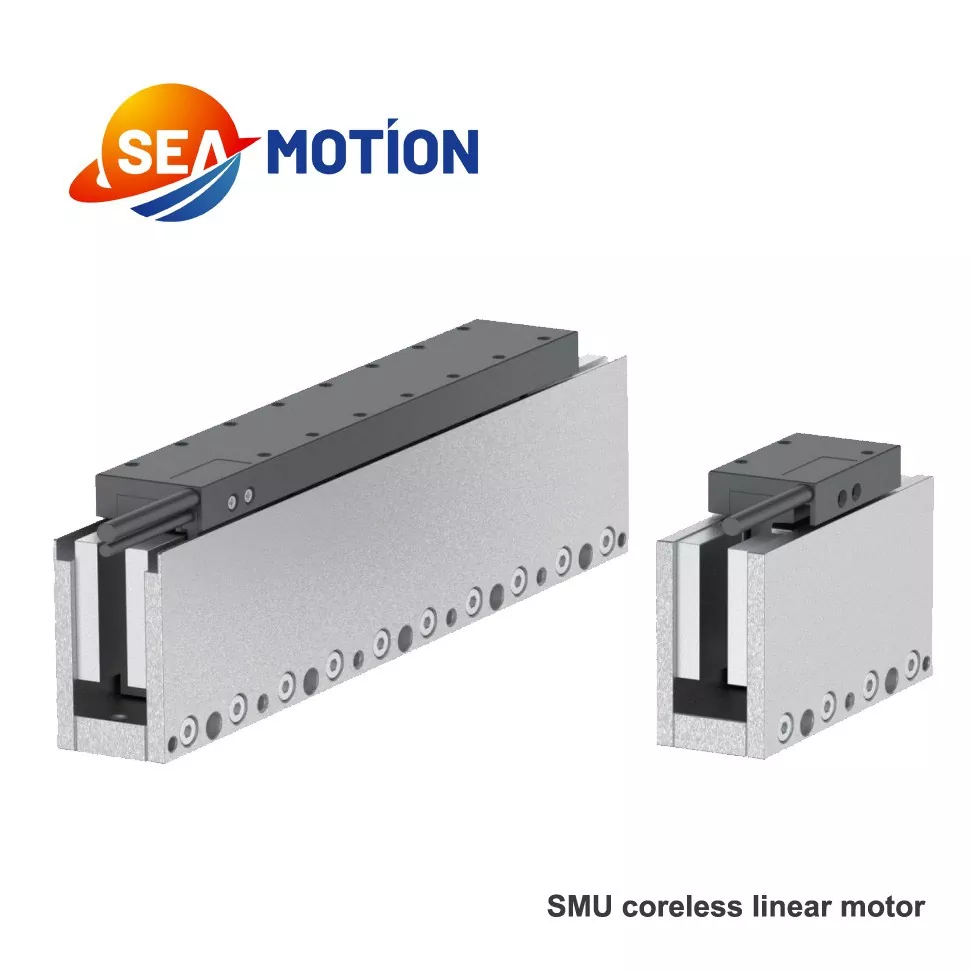

4. 철심이 없는 SMU 시리즈 양방향 자기 선형 모터

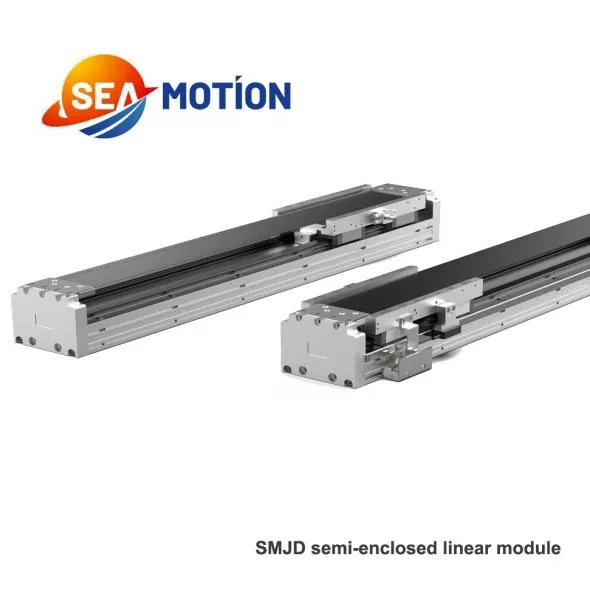

반밀폐형 SMJE 시리즈도 이용 가능합니다.

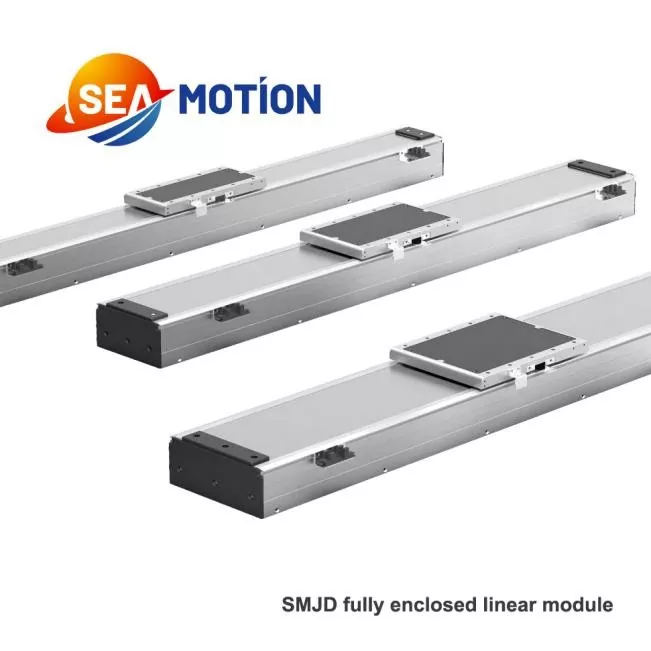

완전 밀폐형 SMJD

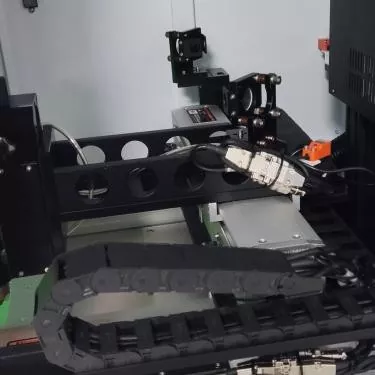

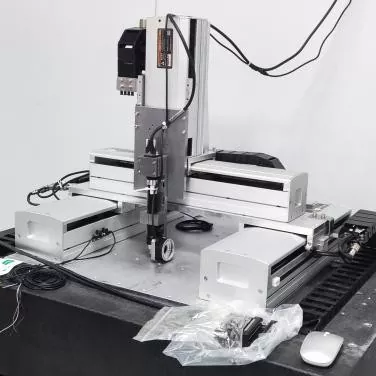

리니어 모터를 기반으로 고정밀 레이저 커팅 장비, 시각 인식 및 검사 장비 등 다양한 장비도 개발, 생산하고 있습니다.

제품 매개변수

범주	매개변수	상징	단위	SMU21-78		SMU21-138		SMU21-198		SMU21-258
	권선형	—	—	N	S	N	S	N	S	N	S
	모터 유형	—	—	3상 동기식 코어리스 230Vac rms(325Vdc)
성능 매개변수	최대 추력	Fp	N	105		210		315		420
	연속 추력	FC	N	30		60		90		120
	최대 속도@311V	Vmax	밀리미터/초	18	30	9	18	10	13	7.5	18
	모터 힘 상수	K	N/암	20	11	37.5	20	33	26.5	44	20
	모터 상수	S	N²/W	21		42		63		84
전기적 매개변수	피크 전류	IP	무기	5.6	9.5	5.6	10.5	9.5	11.9	9.5	21
	연속 전류	IC	무기	1.6	2.7	1.6	3	2.7	3.4	2.7	6
	역기전력 상수	벰프	V/(m/s)	16	9.5	32	16	28.5	22.5	38	16
	단상 저항	Rph	Ω	5.5	2	11	2.8	6	3.6	8	1.6
	단상 인덕터	Lph	MH	1.9	0.7	3.85	1	2.1	1.26	2.8	0.55
	전기적 시정수	테	ms	0.35		0.35		0.35		0.35
열 매개변수	최대 연속 전력	PC	W	49		100		145		195
	내열성	R번째	℃/W	1.73		0.85		0.58		0.45
기계적 매개변수	자기 트랙 무게	Wm	kg/m2	4.8		4.8		4.8		4.8
	코일 무게	화장실	kg	0.08		0.16		0.24		0.32
	코일 길이	L	mm	78		138		198		258
	모터 매력	파	N	0		0		0		0
	자기 피치	T	mm	30		30		30		30

변속기 백래시가 없고 마모가 없으며 초고정밀, 초고속 가속 및 감속이 가능한 선형 모션을 직접 출력하므로 고급 정밀 모션 제어의 핵심 구성 요소입니다.

특정 용도:

I. 반도체 및 디스플레이 패널

리소그래피 기계 스테이지 및 마스크 정렬: 나노 규모 위치 지정, 칩 제조 공정의 핵심 동인

웨이퍼 이송, 칩 패키징, 분류 및 테이핑: 깨끗하고 먼지가 없으며 미크론 수준의 반복 가능한 위치 지정, 고속 사이클 시간

OLED/LCD 절단, 적층 및 검사: 고속, 안정적, 진동 없는 긴 스트로크 접합

PCB 드릴링 및 레이저 미세 구멍 가공: 고정밀, 고주파 왕복 운동

II. 정밀 CNC 공작 기계 및 금형 가공

고속 5축 머시닝센터, 초정밀 연삭기/선반 : 볼스크류 대체, 백래시 없음, 가속도 2g+, 급이송 70m/min으로 표면조도 및 가공효율 대폭 향상

갠트리 밀링, 레이저 절단/조각, 스탬핑: 높은 동적 반응, 긴 스트로크, 낮은 유지 관리

정밀금형, 광학부품, 항공우주부품의 초정밀 가공

III. 신에너지 리튬전지 및 태양광발전(고속, 고정밀 대량생산)

리튬 배터리: 전극 적층, 다이커팅, 와인딩, 전해질 주입, 포장 및 외관 검사; ±0.01mm 고정밀 스태킹으로 생산을 가속화하고 에너지 밀도를 높입니다.

광전지: 스트링 용접기를 사용한 셀 분류, EL 테스트 및 고정밀 정렬.

수소 연료 전지 및 에너지 저장 모듈: 정밀 조립

IV. 의료 및 건강(조용하고 안정적인 마이크로미터 수준의 안전 제어)

CT/MRI 스캐닝 테이블: 저속 및 안정적인 작동, 저소음, 매우 긴 수명, 정밀한 왕복 위치 지정

최소 침습 수술용 로봇, 미세수술 조작 플랫폼: 밀리뉴턴 수준의 힘 제어, 마이크로미터 수준의 위치 지정

DNA 시퀀싱, 생물학적 샘플 분석, 정밀 치과 장비, 체외 진단 기기

V. 3C 전자 자동화

고속실장기, 디스펜스기, 삽입기, FPC 연성회로기판 접합

휴대폰/반도체 모듈 조립, 비전검사, 고속분류

3D 프린팅, 정밀 금속 사출 성형 픽 앤 플레이스

6. 철도 운송 및 자기 부상 운송

리니어 모터 지하철, 경전철, 지하철 열차: 강력한 상승 능력, 좁은 회전 반경, 저소음 및 유지 보수가 필요 없는 작동

자기 부상 열차, 지능형 자기 부상 컨베이어 라인, AGV 고속 처리

자동 역문, 지능형 선로 검사 장비

Ⅶ. 지능형 물류 운반

워크샵 자기 부상 유연한 컨베이어 라인: 독립 트롤리, 가변 속도 및 트랙 변경, 고속 분류, 먼지 없는 클린룸

자동 창고: 고속 리프팅, 고속 분류 기계, 지능형 신속 분류

Ⅷ. 군사, 항공우주 및 과학 연구 테스트

미사일/항공기 진동 테스트 스탠드, 전자기 투석기 시뮬레이션

위성 안테나 배치, 항공우주 밸브의 정밀 제어, 항공기 부하 테스트

대학 정밀 광학 플랫폼, 나노스케일 측정 기기, 고온 및 저온 극한 환경 모션 플랫폼

Ⅸ. 기타 고급 애플리케이션

정밀 3차원 측정기, 그레이팅 검사 플랫폼

광학 렌즈 포커싱 및 리소그래피 기계용 정밀 변위 스테이지

정밀인쇄, 스크린인쇄, 고정밀 접합장비

생산 규모 및 F-V 곡선

크기 / mm

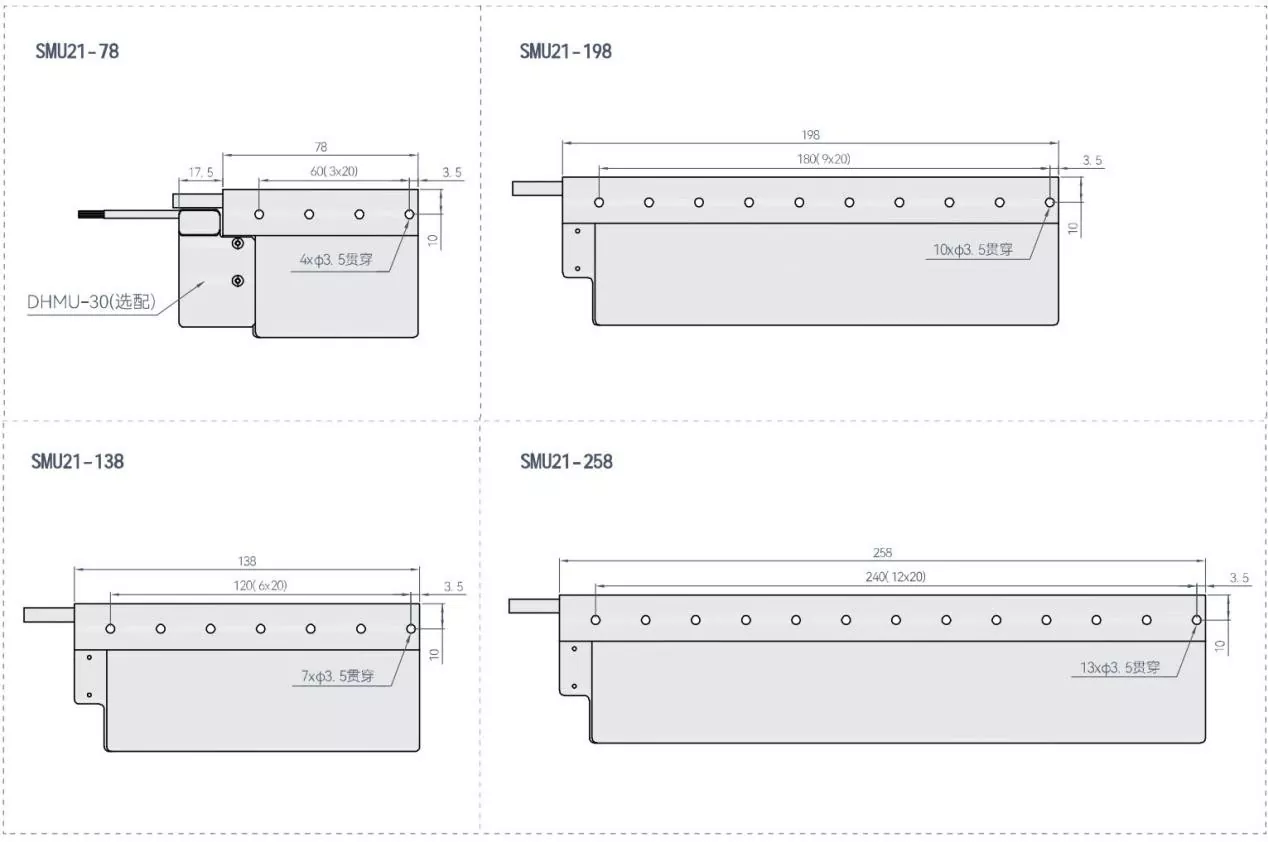

SMU21 무버 크기

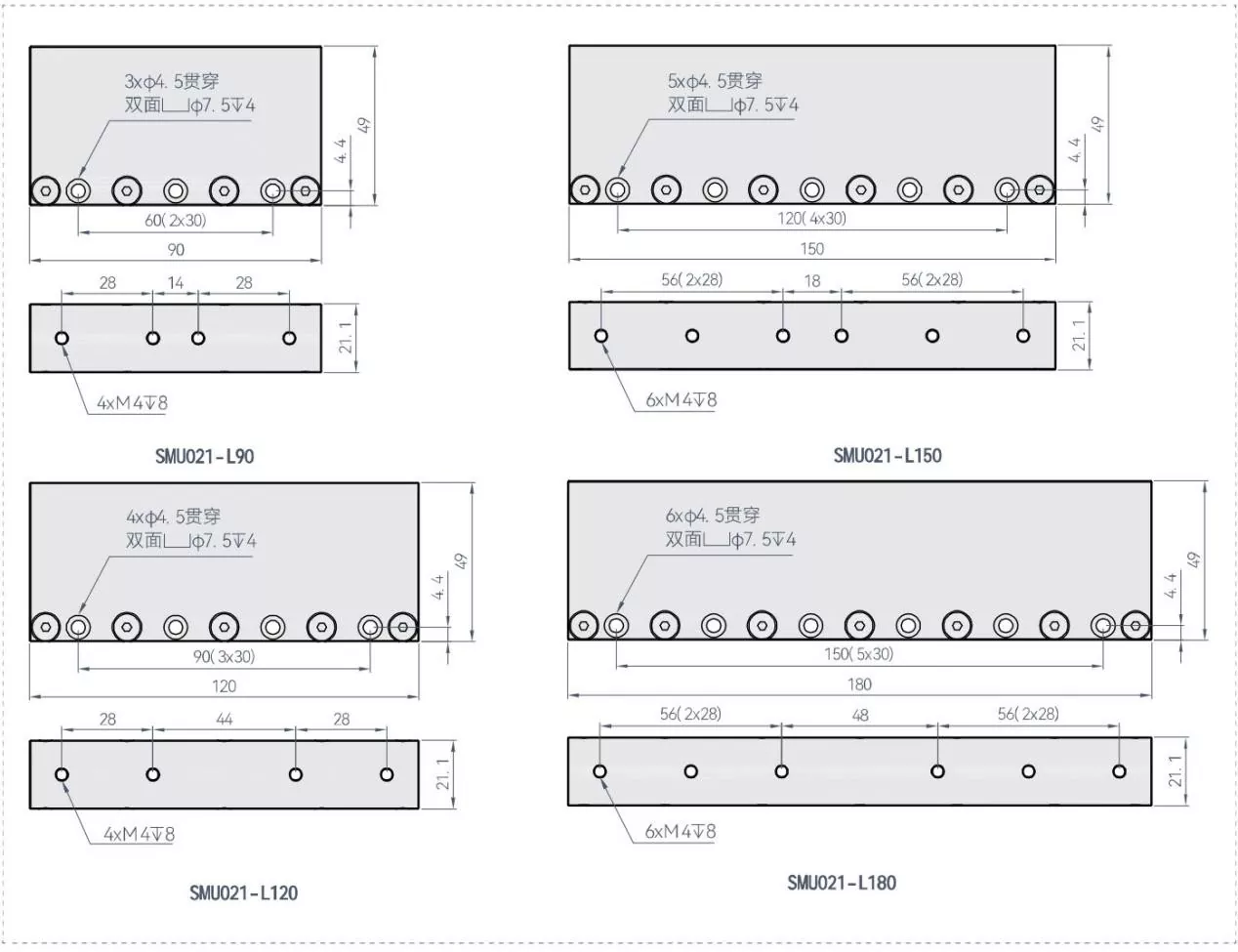

SMU21 고정자 크기

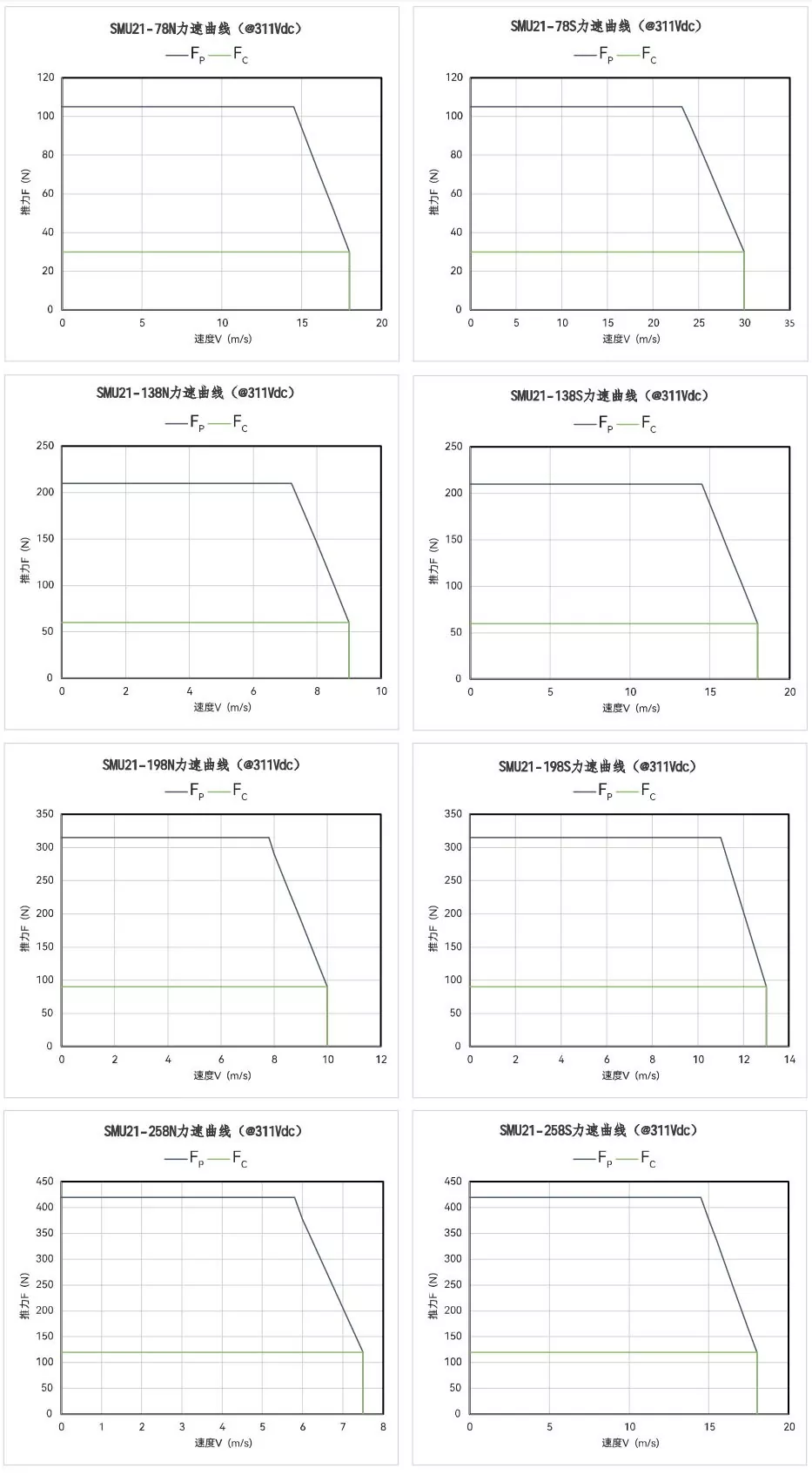

SMU21 F-V 곡선
