선형 모듈

할인된 가격으로 고품질의 선형 모듈을 구매하고 싶으신가요? 전 세계의 친애하는 고객 여러분, 중국 공장에서 구매하실 수 있습니다. 지속적인 R&D 반복, 업그레이드된 청정 작업장 생산 및 해외 시장 검증을 통해 당사 제품은 안정적인 품질과 수입 제품의 우수한 대체 가능성을 특징으로 합니다. 전문 공급업체인 SEA MOTION은 글로벌 고급 제조 조달에 대한 고정밀 및 고동적 모션 요구 사항을 충족하기 위해 표준화된 맞춤형 제품을 제공합니다.

문의 보내기

제품 설명

SEA MOTION 고성능 리니어 모듈은 자체 연구한 리니어 구동 모터 기술을 기반으로 개발된 통합 정밀 모션 부품으로 구동 구조, 안내 구조 및 제어 구조를 하나의 컴팩트한 유닛에 통합합니다.

SEA MOTION 선형 모듈은 자체 연구한 선형 구동 모터 기술을 사용하여 개발된 고성능 통합 정밀 모션 부품입니다. 구동구조, 유도구조, 제어구조를 하나의 초소형 유닛으로 통합하여 탁월한 모션 효율성을 제공하는 제품입니다. 이는 고급 산업 자동화, 정밀 가공 및 반도체 제조 장비에 대한 타협할 수 없는 신뢰성을 제공하여 해외 시장에서 값비싼 외국 브랜드에 대한 비용 효율적인 대안으로 자리매김하고 있습니다.

주요 구조적 장점

마모 없는 직접 구동 혁신: 기존 볼 나사 대신 고급 선형 모터 기술로 구동되는 당사 제품은 변속기 백래시, 기계적 마모 및 피치 오류를 완전히 제거합니다.

매우 부드럽고 빠른 성능: 뛰어난 속도 부드러움과 동적 응답을 달성하여 높은 가속도의 산업 사이클에서도 신뢰할 수 있는 정확도를 보장합니다.

2026년 청정 작업장 제조: 2026년에 새로운 최첨단 청정 작업장이 완전히 완성됨에 따라 생산 정밀도, 제조 수율 및 대량 납품 능력이 종합적으로 업그레이드되었습니다.

엄격한 공장 보정: 모든 단일 선형 모듈은 엄격한 다축 공장 보정, 미세한 정밀 정렬 테스트 및 집중적인 작동 노화 테스트를 거쳐 절대적인 제품 일관성을 보장합니다.

유연한 비표준 개발: 강력한 산업 연구 및 학계 협력을 바탕으로 대규모 대량 생산과 함께 신속한 맞춤형 비표준 개발을 제공합니다.

대상 산업 응용 분야

다양하고 매우 복잡한 산업 작업 조건에 맞게 설계된 SEA MOTION 선형 모듈은 정밀성이 요구되는 분야에서 탁월한 성능을 발휘합니다.

반도체 처리 장비: 비접촉식, 저입자 발생 직접 구동 특성으로 인해 클린룸 수준의 웨이퍼 처리, 검사 및 패키징 라인에 적합합니다.

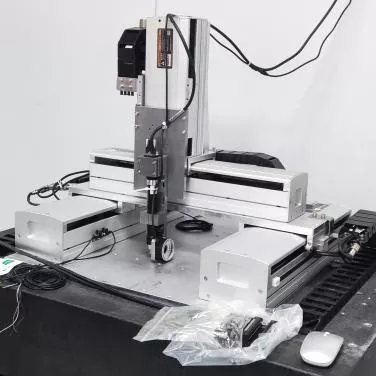

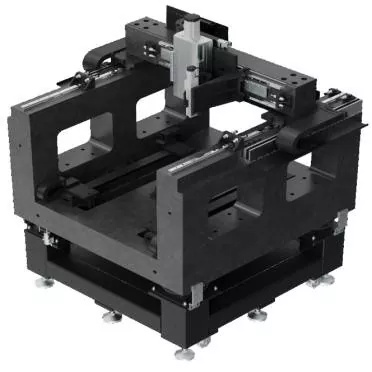

고급 산업 자동화: 고속 픽 앤 플레이스 시스템, 다축 갠트리 로봇 및 자동화된 조립 컨베이어 트랙을 구동합니다.

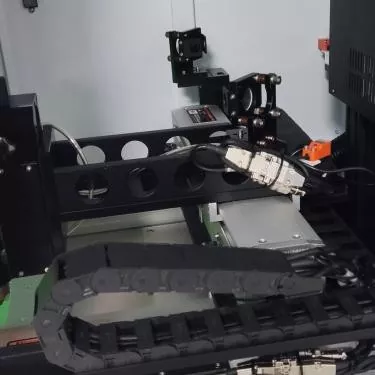

정밀 가공 및 가공: 레이저 절단, 정밀 조각 및 전자 디스펜싱 기계를 위한 안정적인 미세 위치 선형 이동을 제공합니다.

SEA MOTION 선형 모터는 주로 4가지 시리즈로 구분됩니다.

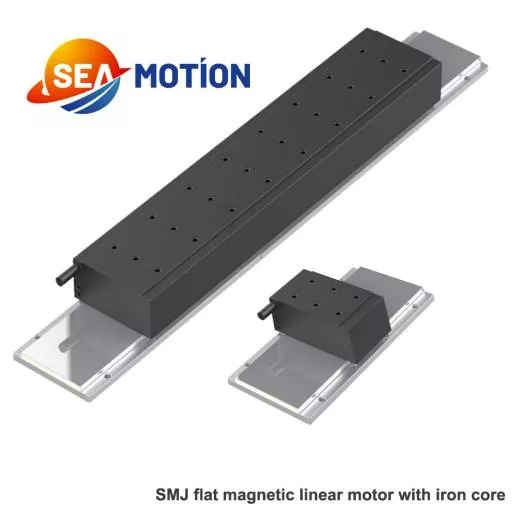

1. 철심이 있는 SMJ 시리즈 평면 자기 선형 모듈

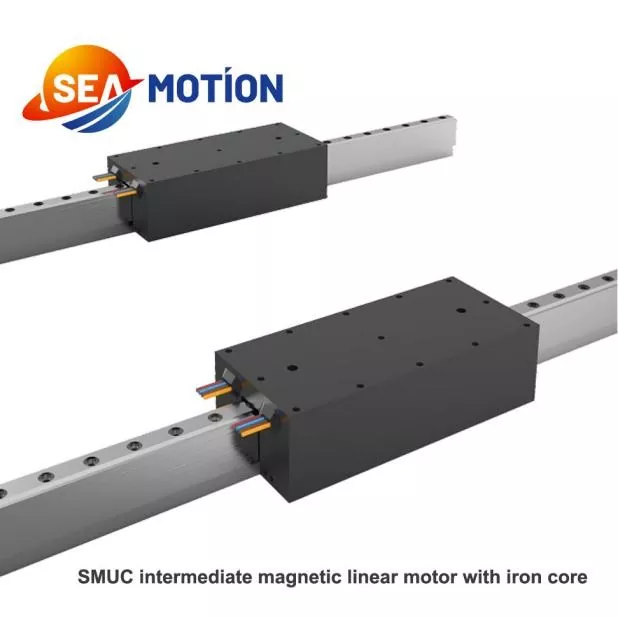

2. 철심이 있는 SMUC 시리즈 중간 자기 선형 모듈

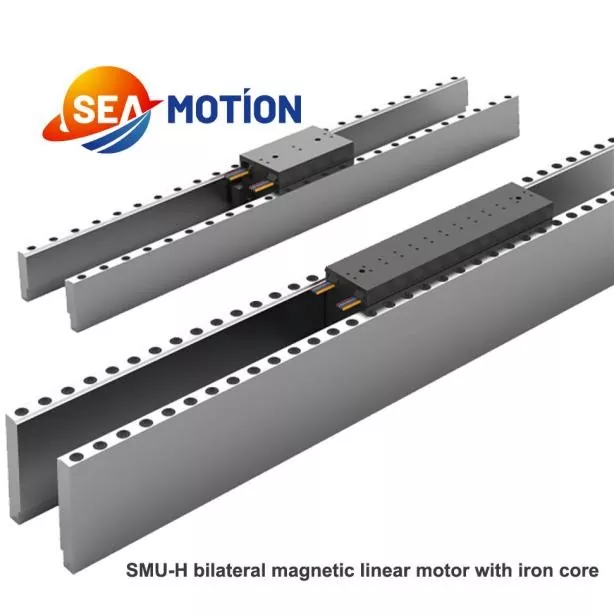

3. 철심이 있는 SMU-H 시리즈 양방향 자기 선형 모듈

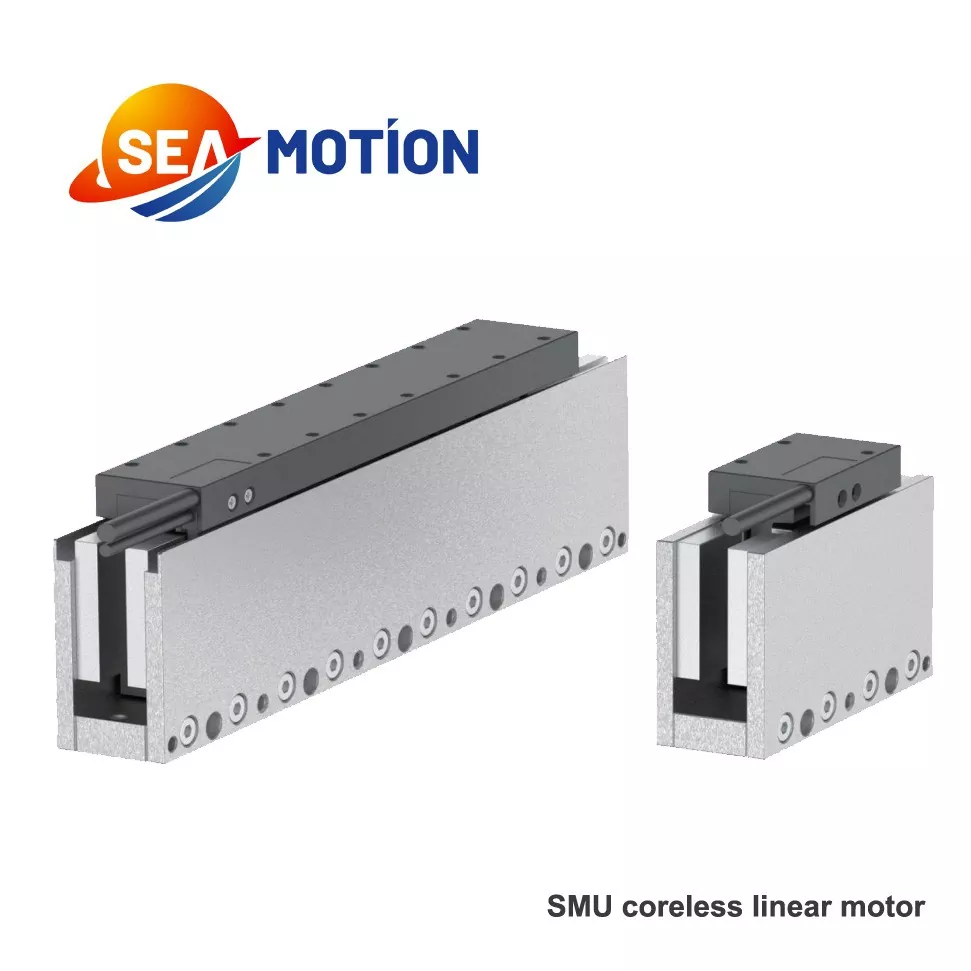

4. 철심이 없는 SMU 시리즈 양방향 자기 선형 모듈

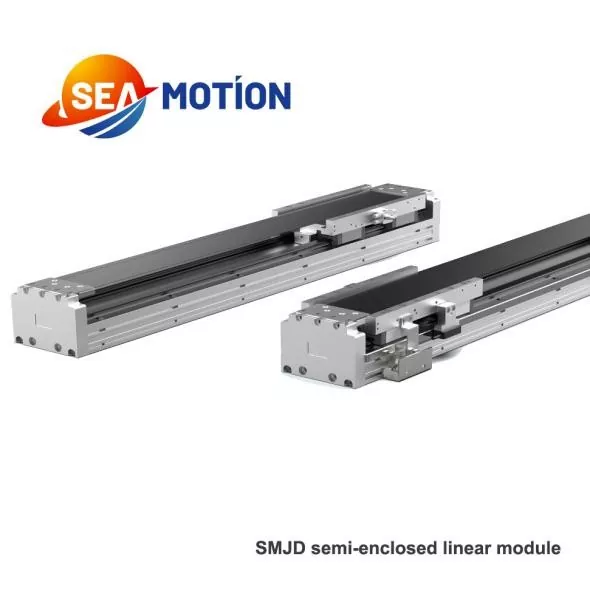

반밀폐형 SMJE 시리즈도 이용 가능합니다.

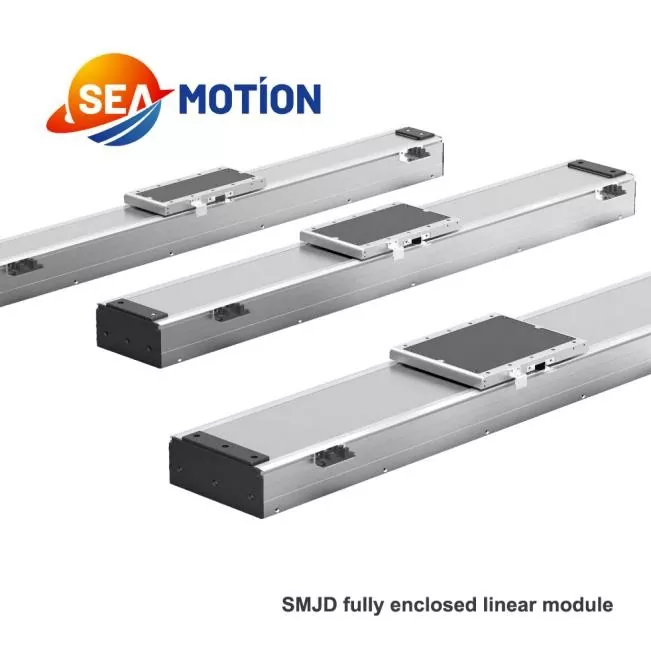

완전 밀폐형 SMJD

또한 고정밀 레이저 커팅 장비, 시각 인식 및 검사 장비 등 다양한 장비를 개발, 생산하고 있습니다.

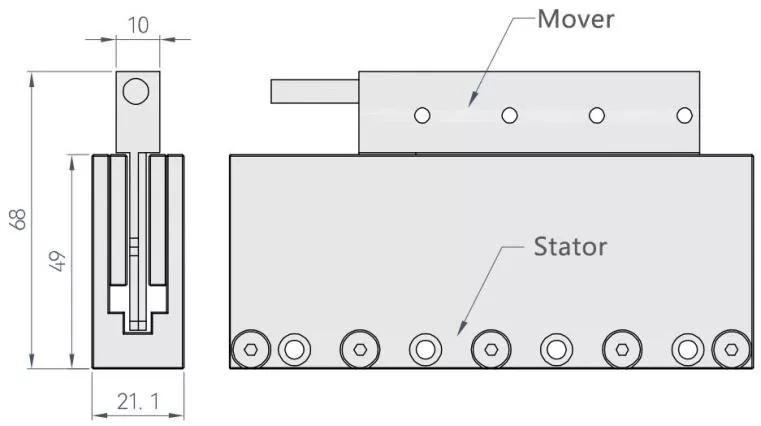

사양

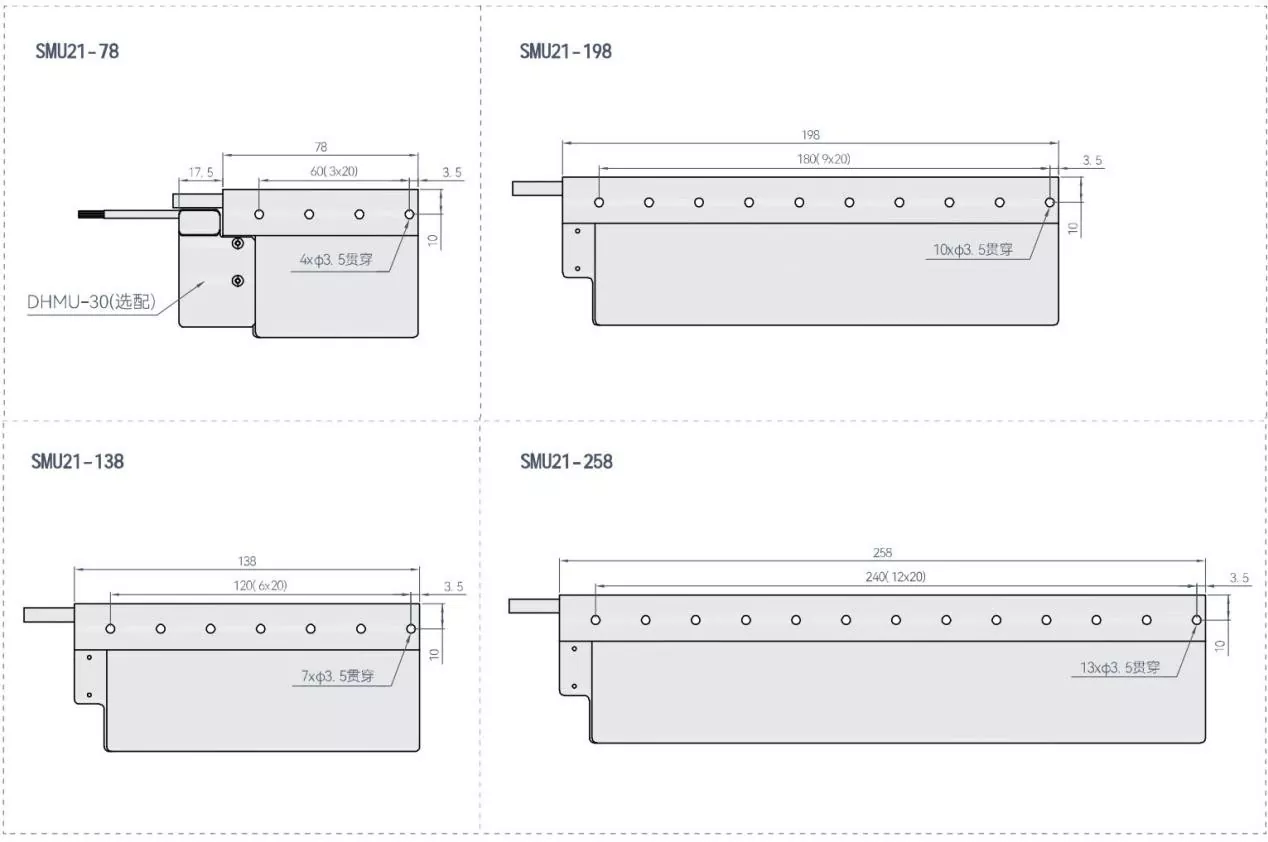

범주	매개변수	상징	단위	SMU21-78		SMU21-138		SMU21-198		SMU21-258
	권선형	—	—	N	S	N	S	N	S	N	S
	모터 유형	—	—	3상 동기식 코어리스 230Vac rms(325Vdc)

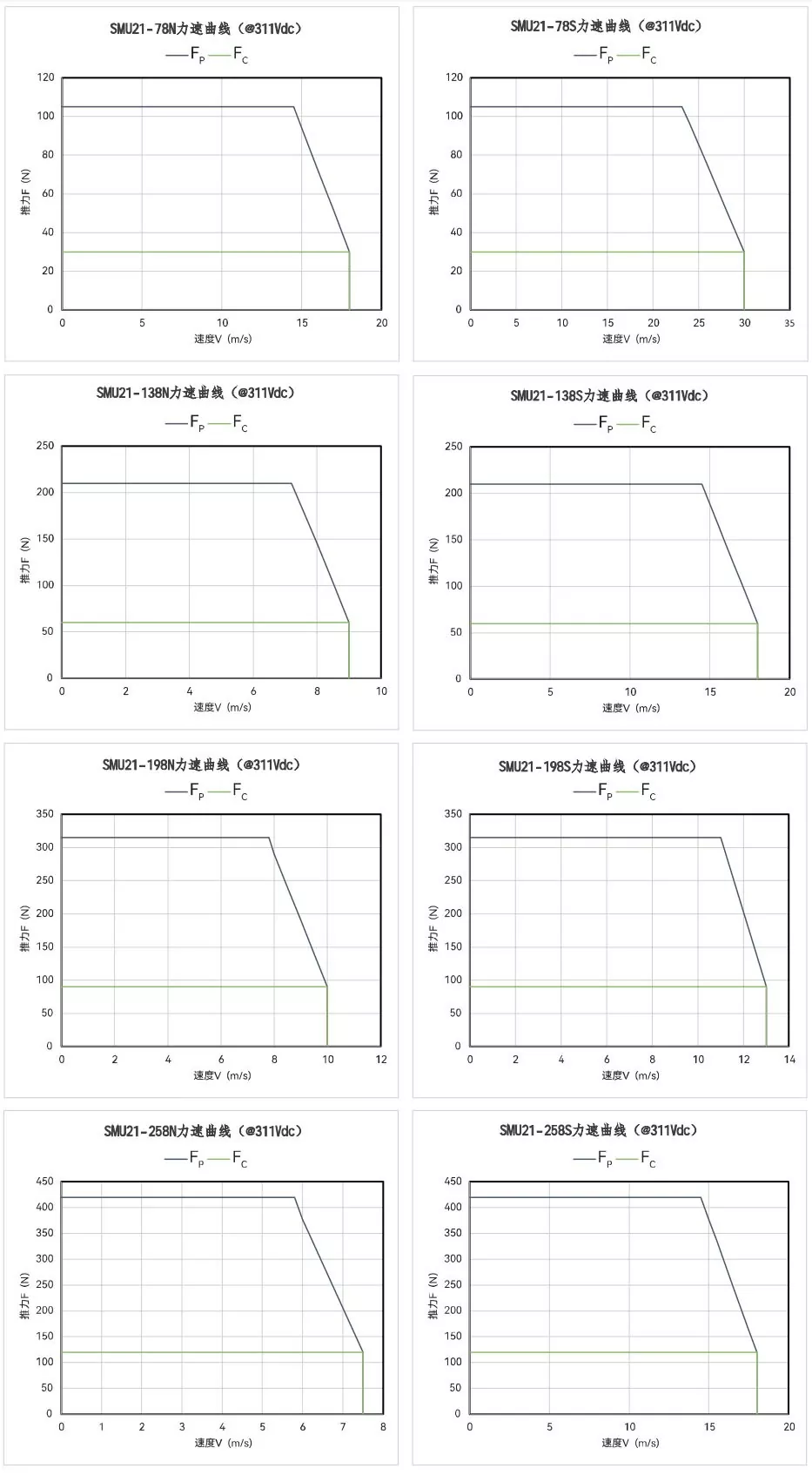

성능 매개변수	최대 추력	Fp	N	105		210		315		420
	연속 추력	FC	N	30		60		90		120
	최대 속도@311V	Vmax	밀리미터/초	18	30	9	18	10	13	7.5	18
	모터 힘 상수	K	N/암	20	11	37.5	20	33	26.5	44	20
	모터 상수	S	N²/W	21		42		63		84
전기적 매개변수	피크 전류	IP	무기	5.6	9.5	5.6	10.5	9.5	11.9	9.5	21
	연속 전류	IC	무기	1.6	2.7	1.6	3	2.7	3.4	2.7	6
	역기전력 상수	벰프	V/(m/s)	16	9.5	32	16	28.5	22.5	38	16
	단상 저항	Rph	Ω	5.5	2	11	2.8	6	3.6	8	1.6
	단상 인덕터	Lph	MH	1.9	0.7	3.85	1	2.1	1.26	2.8	0.55
	전기적 시정수	테	ms	0.35		0.35		0.35		0.35
열 매개변수	최대 연속 전력	PC	W	49		100		145		195
	내열성	R번째	℃/W	1.73		0.85		0.58		0.45
기계적 매개변수	자기 트랙 무게	Wm	kg/m2	4.8		4.8		4.8		4.8
	코일 무게	화장실	kg	0.08		0.16		0.24		0.32
	코일 길이	L	mm	78		138		198		258
	모터 매력	파	N	0		0		0		0
	자기 피치	T	mm	30		30		30		30

제품 기능 및 응용

SEA MOTION 선형 모듈은 백래시 제로, 매우 낮은 작동 소음, 높은 가속 응답 및 유지 관리가 필요 없는 장기 작동을 특징으로 하는 고급 선형 드라이브 모터의 모든 핵심 장점을 계승합니다. 미크론 수준의 반복 위치 정확도로 장기간 안정적인 접합 동작과 고주파 왕복 작동을 지원하여 생산 효율성과 제품 처리 마무리를 효과적으로 향상시킵니다. 통합된 플러그 앤 플레이 설계로 고객의 설치 및 디버깅 비용을 크게 절감합니다. 이는 여러 고급 분야에서 널리 사용됩니다: 레이저 드릴링 및 칩 분류와 같은 반도체 및 패널 정밀 가공; 5축 공작기계 및 레이저 장비의 고속, 고정밀 가공; 신에너지 리튬 배터리 및 광전지의 고효율 적층 및 감지; 의료 수술 장비 및 탐지 장비의 정확하고 조용한 모션 제어. 또한 3C 전자 자동화 생산, 지능형 물류 분류, 철도 운송 보조 장비 및 항공우주 정밀 테스트 플랫폼을 다루며 글로벌 고급 정밀 제조를 위한 안정적인 통합 모션 솔루션을 제공합니다.
