까다로운 산업 자동화를 위해,징웨 쿤산제공합니다Modbus 헤비듀티 인코더정확한 위치 피드백, 장비 모니터링 및 모션 제어를 위한 안정적인 솔루션입니다. 열악한 환경을 위해 설계된 이 58mm 인코더는 산업용 금속 하우징, IP65-IP68 보호, 고해상도 자기 감지 및 이더넷 Modbus TCP 통신을 결합하여 까다로운 철강, 석유화학, 광업, 건설 및 제조 응용 분야를 지원합니다.
견고한 엔코더는 샤프트 위치를 측정하는 것 이상의 기능을 수행합니다. 산업 자동화에서 이는 컨트롤러가 기계의 위치, 회전 및 움직임을 이해할 수 있도록 하는 중요한 피드백 장치 역할을 합니다. 장비가 먼지, 오일 미스트, 진동, 전자기 간섭, 온도 변동 또는 지속적인 기계적 부하 주변에서 작동하는 경우 기존 피드백 장치는 충분한 신뢰성을 제공하지 못할 수 있습니다.
그만큼Modbus 헤비듀티 인코더강화된 58mm 구조, 알루미늄 합금 또는 옵션 스테인리스 스틸 하우징, IP65-IP68 보호, 절대 단일 회전 및 다중 회전 측정, 이더넷 Modbus TCP 통신을 통해 이러한 문제를 해결합니다. 최대 18비트의 단일 회전 분해능, 최대 14비트의 다중 회전 분해능 및 10/100Mbit의 전송 속도를 통해 현대 산업 제어 시스템을 위한 실용적인 피드백 솔루션을 제공합니다.
목차
- 산업 자동화에서 헤비듀티 인코더 설계가 중요한 이유는 무엇입니까?
- 산업용 인코더 피드백을 위해 Modbus 통신을 선택하는 이유는 무엇입니까?
- Modbus 헤비듀티 인코더의 주요 기능은 무엇입니까?
- 구매자는 어떤 기술 매개변수를 평가해야 합니까?
- Modbus 헤비듀티 인코더는 어디에 사용될 수 있습니까?
- 엔지니어는 올바른 인코더를 어떻게 선택해야 합니까?
- 산업 신뢰성을 어떻게 향상시키는가?
- 자주 묻는 질문
산업 자동화에서 헤비듀티 인코더 설계가 중요한 이유는 무엇입니까?
산업용 기계는 실험실 조건에서 거의 작동하지 않습니다. 철강 생산 라인, 유전 장비, 정유 기계, 광산 시스템, 제지 처리 장비 및 대형 건설 기계는 피드백 구성 요소를 심각한 기계적 및 환경적 스트레스에 노출시킬 수 있습니다.
이러한 환경에 설치된 인코더는 기계적 회전을 신뢰할 수 있는 디지털 위치 정보로 지속적으로 변환해야 합니다. 피드백 신호가 불안정해지면 컨트롤러가 기계 위치나 속도에 대한 정확한 정보를 잃어 잠재적으로 생산 품질과 장비 안전에 영향을 미칠 수 있습니다.
따라서 견고한 설계에서는 여러 요소를 동시에 해결해야 합니다.
- 환경 보호:먼지, 물, 오일 미스트 및 기타 오염 물질에 대한 내성.
- 기계적 내구성:진동, 충격 및 샤프트 하중을 견딜 수 있는 능력.
- 전기적 신뢰성:산업 전자기 간섭 하에서도 안정적인 통신이 가능합니다.
- 위치 정확도:기계의 모션 제어 요구 사항을 충족하는 충분한 해상도.
- 장기 운영:지속적인 산업 생산 중에 안정적인 성능을 제공합니다.
레퍼런스 인코더는 58mm 하우징을 사용하고 IP65 또는 IP68 보호 기능을 제공하며 기계 설계는 최대 200N의 반경방향 샤프트 하중과 최대 100N의 축방향 하중을 지원합니다. 또한 6ms에 걸쳐 1000m/s²의 내충격성과 최대 20g의 내진동성을 제공하도록 지정되었습니다. :contentReference[oaicite:0]{index=0}
산업용 인코더 피드백을 위해 Modbus 통신을 선택하는 이유는 무엇입니까?
통신 호환성은 인코더를 기존 자동화 아키텍처에 통합할 때 중요한 고려 사항입니다. Modbus는 산업 제어 환경에서 널리 인식되고 있어 컨트롤러, PLC, 산업용 컴퓨터 및 기타 장치가 구조화된 데이터를 교환해야 하는 경우 실용적인 선택이 됩니다.
특집Modbus 헤비듀티 인코더이더넷 Modbus TCP 통신을 사용하며 TCP/IP 및 UDP를 지원합니다. 이더넷 인터페이스는 10/100Mbit의 전송 속도를 제공하므로 인코더 피드백이 기존 지점 간 신호 전송에만 의존하지 않고 산업용 네트워크의 일부가 될 수 있습니다. :contentReference[oaicite:1]{index=1}
이 접근 방식은 다음과 같은 몇 가지 실질적인 이점을 제공할 수 있습니다.
- 산업용 이더넷 아키텍처와의 호환성이 향상되었습니다.
- 호환 가능한 PLC 및 자동화 시스템과 편리하게 통합됩니다.
- 위치 정보의 디지털 전송.
- 유연한 구성 및 프로그래밍 기능.
- 여러 장치가 산업용 통신 네트워크를 공유할 때 복잡성이 줄어듭니다.
다양한 엔코더 기술을 비교하는 구매자의 경우 통신 프로토콜을 독립적으로 고려하기보다는 해상도, 기계적 크기, 환경 보호, 전기 사양 및 컨트롤러 호환성과 함께 평가해야 합니다.
Modbus 헤비듀티 인코더의 주요 기능은 무엇입니까?
인코더는 감지 기술, 산업용 네트워킹, 기계적 보호 및 구성 가능한 피드백 기능을 하나의 소형 장치에 결합합니다. 제품 사양에 따르면 주요 기능은 다음과 같습니다.

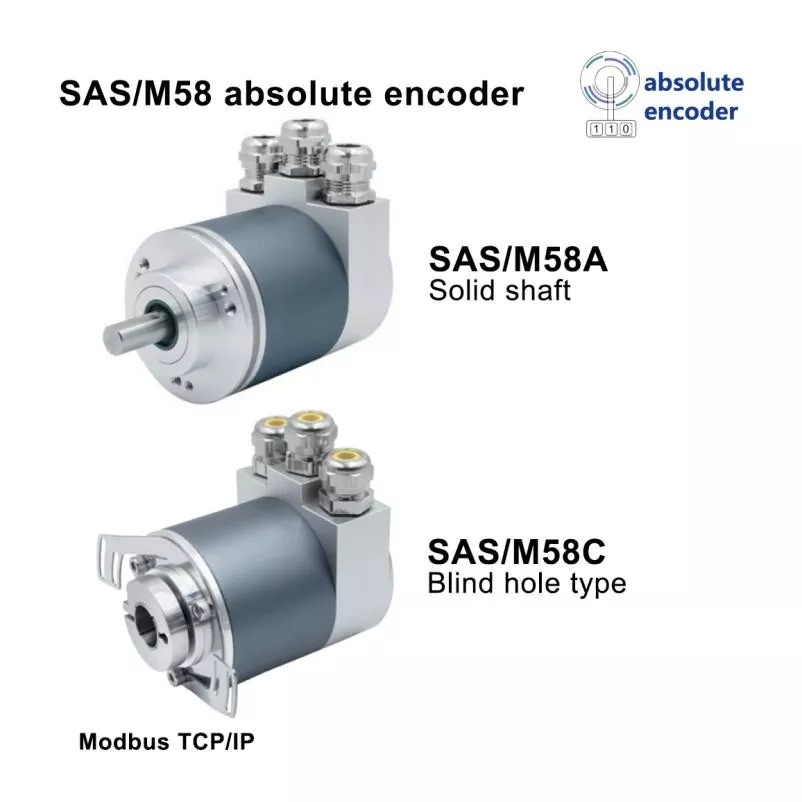

- 58mm 산업용 하우징:솔리드 샤프트 또는 막힌 구멍 구성으로 제공됩니다.
- 고해상도 자기 감지:단일 회전 분해능은 18비트에 도달할 수 있고 다중 회전 분해능은 14비트에 도달할 수 있습니다.
- 절대 측정:단일 회전 및 다중 회전 인코더 구성을 모두 지원합니다.
- 이더넷 모드버스 TCP:네트워크 기반 산업용 통신용으로 설계되었습니다.
- 넓은 전원 공급 장치:10~30VDC에서 작동합니다.
- 산업 보호:IP65 및 IP68 옵션을 사용할 수 있습니다.
- 전기 보호:역극성, 단락, 낙뢰 및 정전기 보호 기능이 포함되어 있습니다.
- 고속 작동:최대 회전 속도는 6000rpm으로 지정됩니다.
- 온도 적응성:표준 작동 온도는 -30°C ~ +85°C이며 옵션으로 -40°C ~ +85°C를 사용할 수 있습니다.
또 다른 중요한 특징은 영구 절대 다중 회전 위치 기술입니다. 이를 통해 지속적인 전력 가용성에 의존하지 않고도 위치 정보를 유지할 수 있으므로 전력 중단 후 위치 정보가 손실될 위험을 줄이는 데 도움이 됩니다. :contentReference[oaicite:2]{index=2}
구매자는 어떤 기술 매개변수를 평가해야 합니까?
통신 프로토콜에만 기반한 산업용 엔코더를 선택하면 나중에 호환성 문제가 발생할 수 있습니다. 조달팀과 자동화 엔지니어는 모델을 선택하기 전에 전체 기술 사양을 검토해야 합니다.
| 매개변수 | 사양 | 중요한 이유 |
|---|---|---|
| 하우징 직경 | 58mm | 기계적 설치 호환성을 결정합니다. |
| 하우징 재질 | 알류미늄; 스테인레스 스틸 옵션 | 까다로운 산업 환경 지원 |
| 의사소통 | 이더넷 모드버스 TCP | 산업용 네트워크 통합 가능 |
| 단일 회전 분해능 | 최대 18비트 | 자세한 각도 위치 피드백 제공 |
| 다중 회전 분해능 | 최대 14비트 | 확장된 회전 위치 측정 지원 |
| 전원공급장치 | 10~30VDC | 일반적인 산업용 DC 전력 아키텍처에 적합 |
| 전송 속도 | 10/100메가비트 | 이더넷 기반 데이터 통신 지원 |
| 최대 속도 | 6000rpm | 상부 회전 작동 범위를 정의합니다. |
| 보호 등급 | IP65 / IP68 | 먼지와 물 노출에 대한 저항력 향상 |
| 작동 온도 | -30°C ~ +85°C | 까다로운 산업 온도 조건 지원 |
| 시작 토크 | <0.05Nm | 시동 시 기계적 부하를 최소화하는 데 도움이 됩니다. |
| 샤프트 하중 | 방사형 200N; 축방향 100N | 기계 설치 설계에 대한 지침을 제공합니다. |
이러한 사양은 제조업체가 게시한 제품 정보를 기반으로 합니다. 실제 시스템 선택에서는 기계의 기계적 인터페이스, 컨트롤러 구성, 통신 아키텍처, 환경 조건 및 필요한 피드백 성능도 고려해야 합니다. :contentReference[oaicite:3]{index=3}
Modbus 헤비듀티 인코더는 어디에 사용될 수 있습니까?
이 엔코더 개념의 주요 강점은 환경 내구성과 디지털 위치 피드백이 모두 중요한 응용 분야에 적합하다는 것입니다. 공개된 신청 정보는 여러 중공업 부문을 식별합니다.
철강 및 야금
철강 생산에는 고온, 먼지, 진동 및 까다로운 연속 작업 주기가 포함될 수 있습니다. 밀봉된 견고한 인코더는 생산 라인, 자재 취급 장비 및 자동화 기계에 대한 위치 피드백을 제공할 수 있습니다.
석유화학 및 유전 장비
석유화학 시설 및 유전 작업에서는 장비가 오일 미스트, 먼지, 진동 및 전자기 간섭에 노출될 수 있습니다. 강력한 환경 보호 및 산업용 통신 기능을 갖춘 엔코더는 장비 모니터링 및 자동 제어를 지원할 수 있습니다.
광산 기계
광산 장비에는 혹독한 기계적 및 환경적 조건에서 작동할 수 있는 구성 요소가 필요합니다. IP 등급 보호, 내충격성, 내진동성 및 견고한 하우징은 위치 피드백 장비를 선택할 때 특히 중요합니다.
중공업 건설기계
대형 건설 기계는 자동화된 이동 및 제어를 위해 정확한 위치 정보에 의존하는 경우가 많습니다. 기존 센서가 충분한 환경 내구성을 제공하지 못하는 경우 회전 위치 모니터링 및 피드백에 견고한 인코더를 사용할 수 있습니다.
종이 및 산업 생산 라인
예상치 못한 센서 오류로 인해 생산이 중단될 수 있으므로 연속 생산 장비는 신뢰할 수 있는 피드백의 이점을 누릴 수 있습니다. 인코더는 산업 생산 시스템에서 위치 모니터링 및 자동 제어를 지원할 수 있습니다.
제조업체는 철강 제조, 야금, 제지, 석유화학 시설, 정유소, 유전, 광산 기계, 대형 호이스팅 장비, 발전 장치 및 중건설 기계를 관련 응용 분야 중에서 구체적으로 나열합니다. :contentReference[oaicite:4]{index=4}
엔지니어는 올바른 인코더를 어떻게 선택해야 합니까?
소싱할 때Modbus 헤비듀티 인코더중국 제조업체 또는 공급업체의 엔지니어는 가격이나 통신 프로토콜에만 집중하기보다는 전체 애플리케이션을 평가해야 합니다.
- 기계적 치수를 확인하십시오.플랜지, 축형식, 축경, 장착방법, 설치가능공간 등을 확인하세요.
- 해결 요구 사항을 정의합니다.12비트, 13비트, 16비트 또는 더 높은 단일 회전 분해능이 필요한지 결정합니다.
- 단일 회전 또는 다중 회전 작동을 결정합니다.확장된 회전 이동과 관련된 애플리케이션에는 다중 회전 절대 피드백이 필요할 수 있습니다.
- 환경 조건을 확인하세요.먼지, 물, 기름, 진동, 충격, 온도 및 부식을 고려하십시오.
- 통신 호환성을 확인하십시오.PLC, 컨트롤러 또는 산업용 컴퓨터가 이더넷 Modbus TCP를 지원하는지 확인하십시오.
- 전기 보호를 평가합니다.역극성, 단락, 낙뢰 및 정전기 보호는 산업 설비에서 중요할 수 있습니다.
- 맞춤화를 고려해보세요.샤프트 치수, 하우징 재질, 온도 범위, 커넥터 및 기계적 구성은 장비와 일치해야 할 수 있습니다.
게시된 모델은 3개의 M12 커넥터 및 방사형 측면 또는 축형 후면 케이블 콘센트 구성과 함께 사용자 정의 가능한 옵션으로 6, 8, 10, 12 및 15mm 스핀들 크기를 지원합니다. :contentReference[oaicite:5]{index=5}
산업 신뢰성을 어떻게 향상시키는가?
산업용 모션 제어의 신뢰성은 정확한 감지, 기계적 내구성, 전기적 보호 및 적절한 시스템 통합의 조합에서 비롯됩니다. Modbus Heavy Duty 인코더는 이 네 가지 영역을 중심으로 설계되었습니다.
자기 유도 기술은 절대 위치 피드백을 제공하는 동시에 강화된 하우징은 열악한 환경 조건으로부터 내부 구성 요소를 보호하는 데 도움이 됩니다. 또한 인코더에는 간섭 방지 특성, 상태 표시 및 전기 보호 기능이 통합되어 설치 오류 및 산업 전기 교란의 영향을 줄입니다. :contentReference[oaicite:6]{index=6}
장기적인 신뢰성은 제조 및 검증 관행에 따라 달라집니다. 제조업체가 게시한 정보에 따르면 해당 제품은 24~48시간의 고온 연속 노화 테스트를 거칩니다. 이러한 유형의 테스트는 배포 전 장기간 사용 중에 안정적인 작동을 확인하기 위한 것입니다. :contentReference[oaicite:7]{index=7}
산업 구매자의 경우 이는 엔코더 비용을 가동 중지 시간, 유지 관리 요구 사항, 설치 인력 및 부정확한 위치 피드백의 잠재적 영향과 별도로 평가해서는 안 되기 때문에 중요합니다.
자주 묻는 질문
Modbus 헤비듀티 인코더란 무엇입니까?
Modbus Heavy Duty 인코더는 까다로운 환경을 위해 설계된 산업용 위치 피드백 장치입니다. 견고한 기계 구조와 Modbus 기반 디지털 통신을 결합하여 산업 제어 시스템에 위치 정보를 제공합니다.
이 인코더는 어떤 통신 프로토콜을 사용합니까?
참조 모델은 이더넷 Modbus TCP를 사용하며 TCP/IP 및 UDP 통신을 지원합니다. 지정된 전송 속도는 10/100Mbit입니다. :contentReference[oaicite:8]{index=8}
최대 해상도는 얼마입니까?
인코더는 최대 18비트의 단일 회전 분해능과 최대 14비트의 다중 회전 분해능을 지원합니다. 애플리케이션 요구 사항에 따라 다양한 해상도 구성을 선택할 수 있습니다. :contentReference[oaicite:9]{index=9}
열악한 환경에서도 작동할 수 있나요?
예. 이 인코더는 중공업 환경용으로 설계되었으며 IP65 또는 IP68 보호 기능을 사용할 수 있습니다. 해당 사양에는 -30°C ~ +85°C의 표준 작동 온도 범위에서 진동 및 충격에 대한 내성도 포함됩니다. :contentReference[oaicite:10]{index=10}
이러한 유형의 인코더를 일반적으로 사용하는 산업 분야는 무엇입니까?
일반적인 응용 분야에는 철강 및 야금, 석유화학 시설, 유전, 광업, 제지, 발전 장비, 호이스트 기계 및 건설 중장비가 포함됩니다.
인코더를 맞춤 설정할 수 있나요?
사용자 정의 옵션에는 샤프트 치수, 하우징 재질, 온도 범위, 기계적 구성, 커넥터 배열 및 케이블 콘센트 방향이 포함됩니다. 엔지니어는 맞춤형 솔루션을 요청할 때 기계의 설치 및 통신 요구 사항을 제공해야 합니다.
최종 생각
신뢰할 수 있는 엔코더는 정확한 산업용 동작 피드백을 위한 기본입니다. 특히 기계가 먼지, 진동, 온도 변화, 습기, 전자기 간섭 또는 지속적인 생산 조건에서 작동할 때 그렇습니다. 58mm 산업용 구조, IP65-IP68 보호, 절대 단일 회전 및 다중 회전 측정, 고해상도 자기 감지, 전기 보호 기능 및 이더넷 Modbus TCP 통신을 갖춘Modbus 헤비듀티 인코더까다로운 자동화 애플리케이션을 위한 강력한 옵션을 제공합니다. 엔코더 사양을 평가하거나, 새로운 자동화 시스템을 계획하거나, 기존 피드백 장치를 교체하는 경우,저희에게 연락주세요애플리케이션 요구 사항, 기계 구성, 통신 시스템, 사용자 정의 옵션 및 소싱 요구 사항을 논의합니다.
