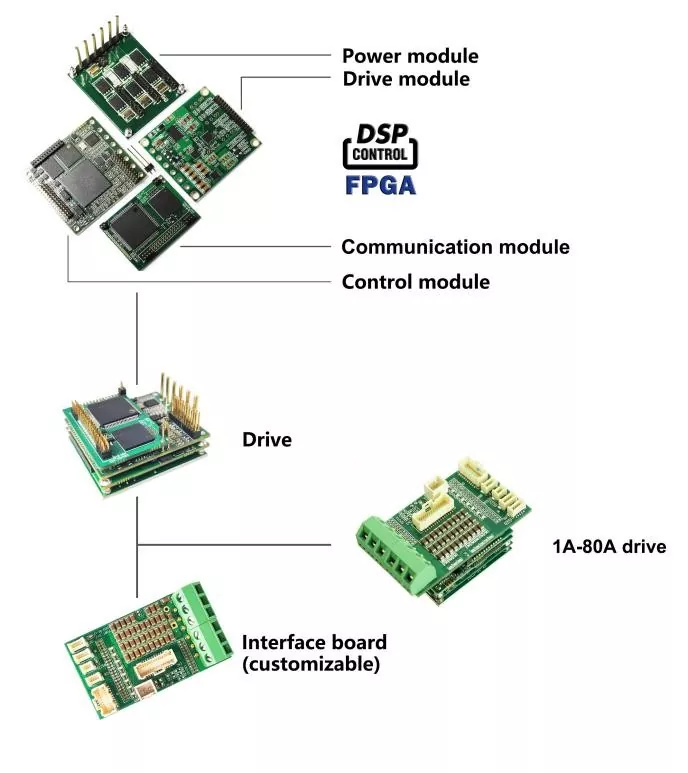

SEA MOTION 프로브 스테이션 서보 드라이브는 반도체 프로브 스테이션 장비에 맞춤화된 핵심 정밀 모션 제어 구성 요소로, 크기, 응답 정확도 및 작동 안정성 측면에서 기존 서보 드라이브를 훨씬 능가합니다. 고급 DSP+FPGA 듀얼 코어 아키텍처를 채택하여 초고속 응답 속도, 넓은 대역폭 및 뛰어난 선형성을 달성하여 고정밀 웨이퍼 테스트를 위한 견고한 기반을 마련합니다.
이 제품은 증분-절대 및 리졸버-절대 듀얼 피드백을 포함한 전체 메인스트림 엔코더 피드백 모드를 지원하고 완전한 IO 포트와 STO 안전 기능을 갖추고 있으며 -45℃의 최저 온도에서 안정적으로 작동하여 다양하고 복잡한 생산 환경에 적응할 수 있습니다.
작은 크기와 높은 전류 출력을 특징으로 하는 이 제품은 장비 쉘, 베이스 및 브래킷에 유연한 내장형 설치를 지원하여 엔지니어의 기계 설계 공간을 크게 확보합니다.
우리 공장은 엄격한 계층형 품질 관리를 구현합니다. 각 PCB 조립 계층은 생산부터 창고까지 10개 이상의 검사 절차를 통해 독립적인 테스트를 거칩니다. 성숙한 국내 공급망의 지원을 받는 이 프로브 스테이션 서보 드라이브는 중급 및 고급형 반도체 장비 응용 분야에 대한 안정적인 공급, 빠른 배송 및 높은 비용 성능을 보장합니다.
|
매개변수 |
조직 |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
최소 공급 전압 |
VDC |
11 |
||||||||
|
정격 공급 전압 |
VDC |
85 |
65 |
|||||||
|
최대 공급 전압 |
VDC |
95 |
75 |
|||||||
|
최대 연속 전력 출력 |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
효율(정격전력) |
% |
95 |
||||||||
|
최대 출력 전압 |
V |
DC 링크 전압의 최대 96% |
||||||||
|
정격직류전류 |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
유효연속전류(Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
현재 피크(2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
프로브 스테이션은 집적 회로 산업의 중추적인 핵심 장비로 웨이퍼 테스트, 칩 성능 검증 및 고장 분석에 널리 사용되며 반도체 제품 수율 및 테스트 정확도를 직접 결정합니다. 국내에서 반도체 핵심 부품을 대체하는 추세에 맞춰 SEA MOTION 프로브 스테이션 서보 드라이브는 기존 수입 드라이브의 부피가 크고 동적 응답이 느리며 높은 비용이 드는 문제점을 해결합니다. DSP+FPGA 고성능 제어 아키텍처는 나노 크기의 안정적인 모션 제어를 보장하여 프로브 정렬 정확도와 테스트 효율성을 효과적으로 개선하고 프로브 스테이션 장비의 고정밀 및 안정성이 높은 작동 요구 사항을 완벽하게 충족합니다. 핵심 프로브 스테이션 애플리케이션 외에도 이 제품은 웨이퍼 처리 기계, 다이싱 기계, 다이 본더 및 칩 마운터와 광범위하게 호환됩니다. 뛰어난 산업 등급 성능과 통제 가능한 전체 조달 및 유지 관리 비용의 균형을 유지하여 국내 반도체 장비 제조업체가 수입 부품에 대한 의존도를 줄이고 생산 비용을 낮추며 집적 회로 테스트 및 패키징 장비의 고품질 현지화 업그레이드를 지원합니다.

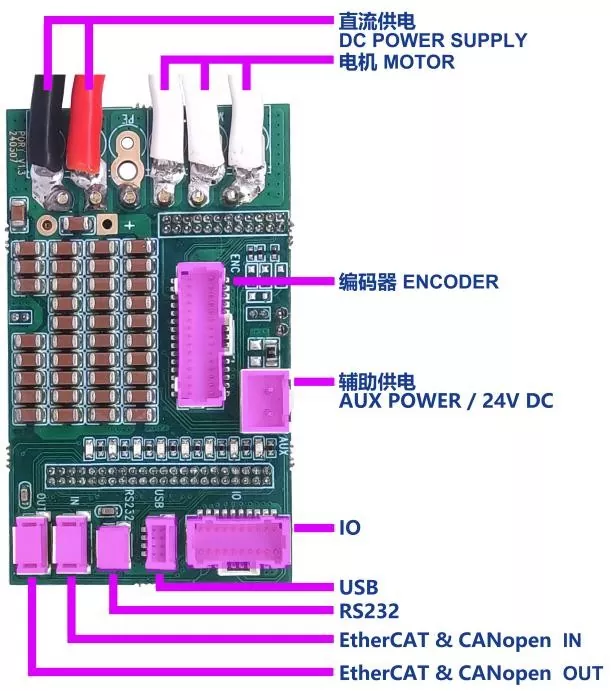

프로브 스테이션 서보 드라이브 SEA1-80A의 인터페이스 정의

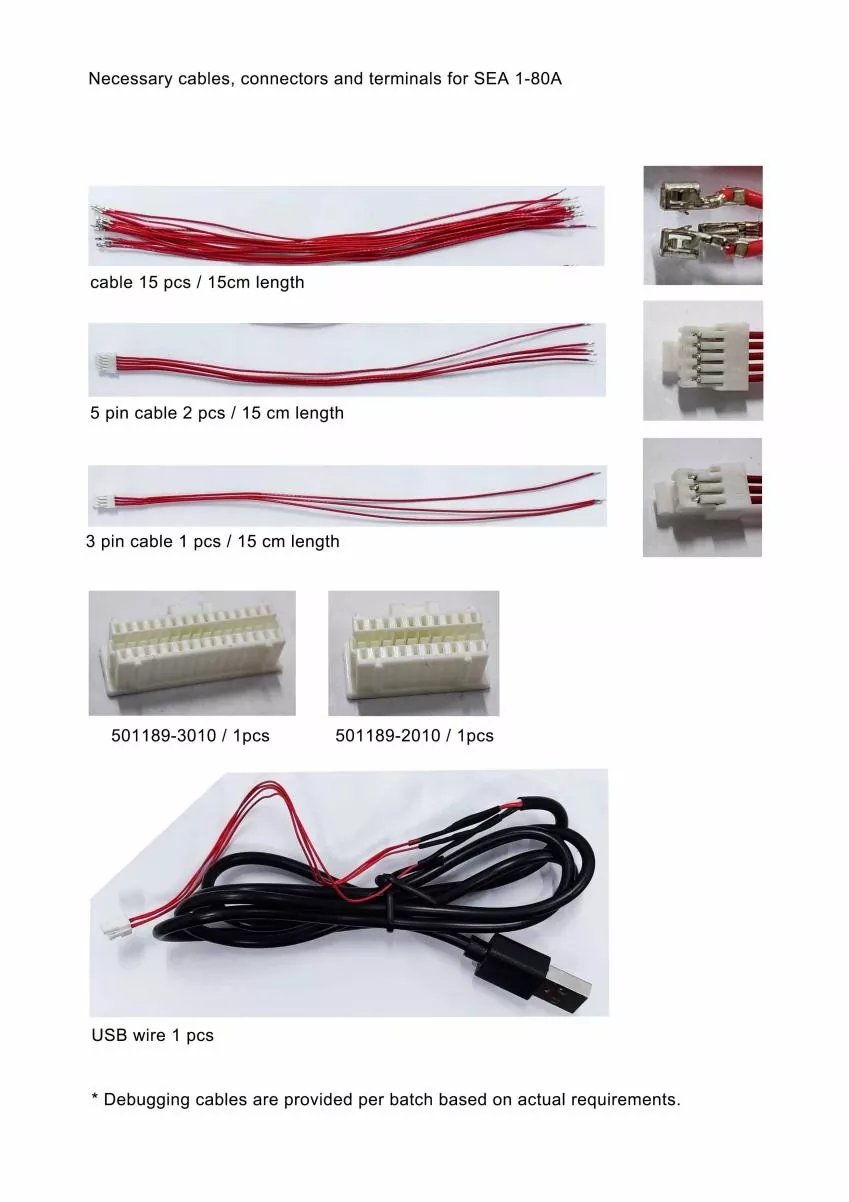

제품 디버깅에 필요한 케이블입니다.
Q1: SEA MOTION 프로브 스테이션 서보 드라이브가 기존의 수입 반도체 장비용 서보 드라이브보다 우수한 이유는 무엇입니까?
A: SEA MOTION 프로브 스테이션 서보 드라이브는 동적 응답 속도, 대역폭 및 선형성 측면에서 기존 드라이브를 훨씬 능가하는 고급 DSP+FPGA 듀얼 코어 아키텍처로 설계되었습니다. 특히 반도체 프로브 스테이션용으로 맞춤 제작된 이 제품은 장비 쉘, 베이스 또는 브래킷에 유연한 내장형 설치를 지원하는 초소형 설계가 특징입니다. 이는 기존 수입 부품의 부피가 큰 문제점을 해결하여 제조업체가 기계 설계 공간을 획기적으로 확보하는 동시에 나노 규모의 안정적인 모션 제어와 더 높은 웨이퍼 테스트 수율을 달성하는 데 도움이 됩니다.
Q2: 이 반도체 서보 드라이브는 어떤 유형의 엔코더 피드백 모드를 지원합니까?
A: 고정밀 및 안정성이 높은 집적 회로 테스트 요구 사항에 적응하기 위해 당사의 프로브 스테이션 서보 드라이브는 전체 주류 엔코더 피드백 모드와 보편적으로 호환됩니다. 증분-절대 이중 피드백과 리졸버-절대 이중 피드백 구성을 모두 지원합니다. 완전한 IO 포트와 결합되어 고급 정밀 테스트 장비와의 원활한 통합 및 충실도 높은 신호 전송을 보장합니다.
Q3: 드라이브에는 어떤 안전 기능과 환경 적응이 통합되어 있습니까?
A: 다양한 생산 환경에서 안전성과 내구성을 최우선으로 생각합니다. SEA MOTION 드라이브에는 STO 안전 기능이 내장되어 있어 예상치 못한 모터 재시동을 방지하고 고부가가치 반도체 테스트 장비를 보호합니다. 또한 이 드라이브는 산업 등급으로 견고하여 -45℃의 최저 온도에서 안정적으로 작동할 수 있어 복잡한 기후 제어 클린룸 또는 특수 저온 테스트 반도체 설정에 적합합니다.
Q4: SEA MOTION은 서보 드라이브의 품질과 공급망 안정성을 어떻게 보장합니까?
A: 엄격한 전체 프로세스 품질 검사 시스템을 갖춘 전문 중국 제조업체로서 엄격한 계층형 품질 관리를 구현합니다. 각 PCB 조립 레이어는 생산 라인에서 창고까지 10회 이상의 검사 절차를 포함하는 독립적인 테스트를 거칩니다. 성숙한 국내 공급망을 바탕으로 안정적인 부품 공급, 빠른 배송, 뛰어난 가성비를 보장하며 글로벌 반도체 장비 조달을 위한 신뢰할 수 있는 장기 파트너 역할을 하고 있습니다.
Q5: 이 서보 드라이브는 어떤 다른 반도체 제조 및 패키징 애플리케이션과 호환됩니까?
A: 반도체 프로브 스테이션의 핵심 애플리케이션 외에도 높은 전류 출력과 뛰어난 모션 제어 덕분에 다용도가 뛰어납니다. 이 드라이브는 웨이퍼 핸들링 기계, 다이싱 기계, 다이 본더 및 칩 마운터와 광범위하게 호환됩니다. 이를 통해 글로벌 장비 제조업체는 고가의 수입 부품에 대한 의존도를 줄이고 유지 관리 비용을 절감하며 고품질 장비 업그레이드를 실현할 수 있습니다.
