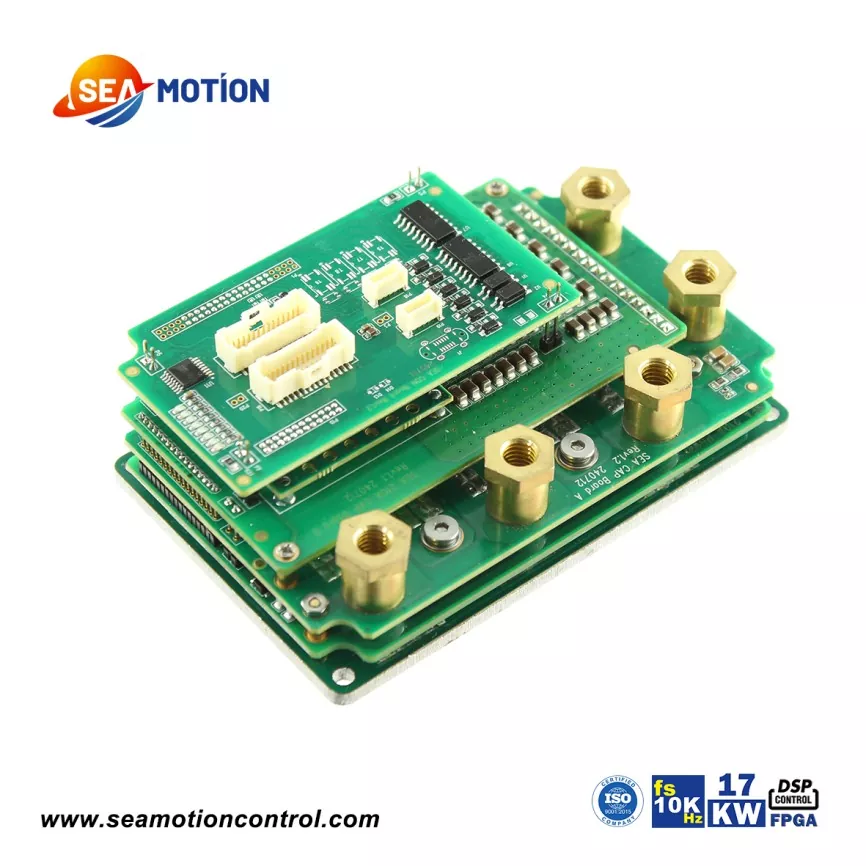

최첨단 마이크로 서보 드라이브

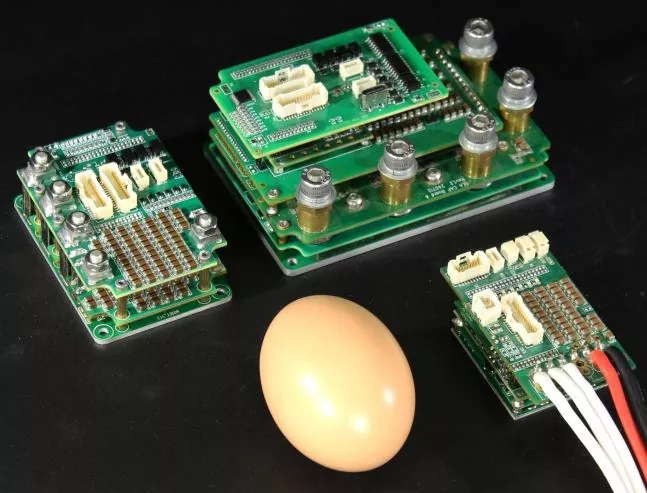

SEA210A 최첨단 마이크로 서보 드라이브는 SEA ​​MOTION 시리즈의 컴팩트한 디자인 특성을 유지합니다. 뛰어난 데이터 처리 능력과 응답 속도를 유지하면서 더 큰 전력 출력을 달성했습니다. SEA 210A는 최대 연속 출력 전류 150A를 자랑합니다. 기존 DC 서보 드라이브와 비교하면 동일한 전류를 제공하는 다른 브랜드의 크기는 거의 소형 컴퓨터 케이스 크기입니다. 그러나 SEA210A는 휴대폰보다 작습니다.

SEA210A는 크기는 작지만 성능은 대부분의 유사한 제품을 능가합니다. 제품의 전류 루프 샘플링 주파수는 10kHz에 도달하며 이론적 대역폭은 8kHz이고 실제 대역폭은 6kHz를 초과합니다. 대역폭이 높으면 동시에 더 많은 데이터를 처리할 수 있으므로 대역폭은 최첨단 애플리케이션에 매우 중요합니다. 최첨단 마이크로 서보 드라이브는 MOTION Control의 핵심으로 모터의 정밀한 움직임을 제어하는 ​​역할을 하며 전체 서보 시스템의 가장 중요한 구성 요소입니다.

제품 매개변수(사양)

SEA210A의 최대 버스 전류는 210A와 100A이며, 이는 각각 최대 전압 100V와 200V에 해당합니다. 버스 전류가 210A인 경우 연속 유효 출력 전류는 150A이고 최대 연속 출력 전력은 17kW에 이릅니다.

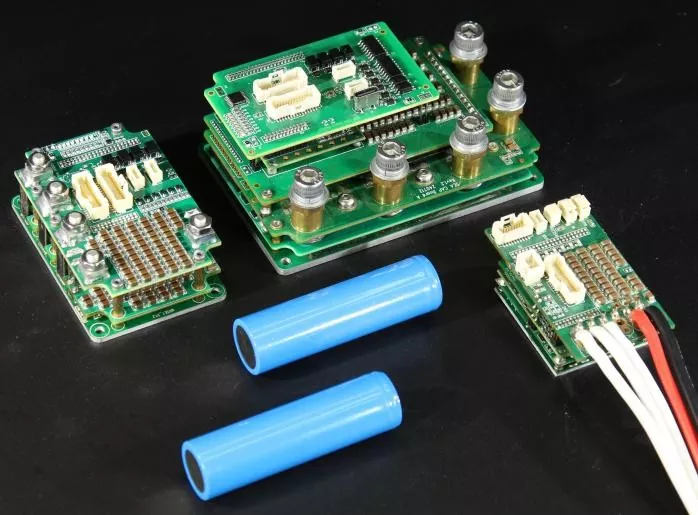

17kW 모터에 비해 SEA210A는 크기가 너무 작아 모터 케이스 내에 쉽게 장착할 수 있습니다.

SEA210A는 작은 크기와는 대조적으로 인상적인 성능을 자랑합니다. EtherCAT 또는 CANopen을 지원하는 다양한 인터페이스, 널리 사용되는 모든 인코더 피드백, 6개의 디지털 입력 포트와 2개의 디지털 출력 포트, STO 기능 및 -45°C의 최소 작동 온도를 갖추고 있습니다.

제품 기능 및 응용

SEA210A는 매우 높은 선형성과 대역폭을 자랑합니다. 이는 DSP+FPGA 아키텍처가 제품에 제공하는 강력한 기능적 특성입니다. DSP+FPGA는 최첨단 마이크로 서보 드라이브의 표준 구성입니다.

SEA210A는 고전류 서보 드라이브 제품의 최첨단 제품입니다. SEA210A의 주요 응용 분야는 다음과 같습니다.

1. 고전력 DC 서보 시스템;

2. 대형 통합 서보 모터;

3. 정밀한 동작을 요구하는 견고한 서보 장비;

4. 대형 AGV;

5. 대형 심해 로봇 팔;

6. 견고한 잠수정.

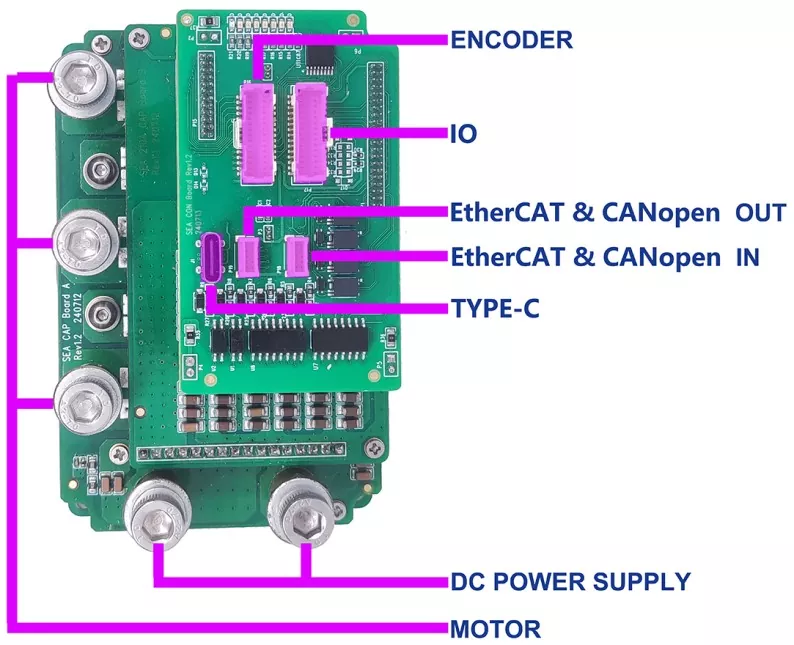

SEA 210A 최첨단 마이크로 서보 드라이브의 인터페이스 정의

제품 크기/mm

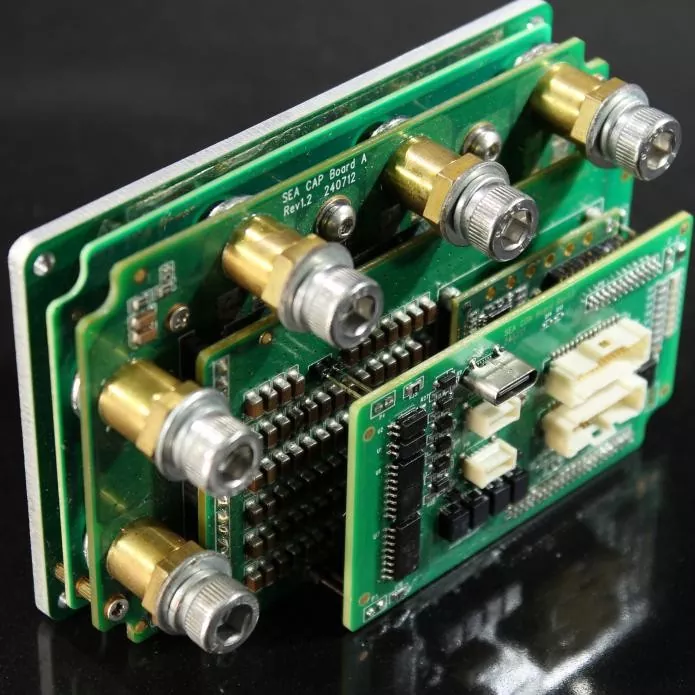

제품 영상
