기사 요약:
프레임리스 토크 모터콤팩트한 구조, 높은 토크 출력 및 매우 정확한 모션 제어가 필요한 산업에 중요한 솔루션이 되고 있습니다. 하우징이 통합된 기존 모터와 달리 프레임리스 토크 모터는 기계 시스템에 직접 통합될 수 있는 별도의 회전자 및 고정자 구성 요소로 설계되었습니다. 이러한 설계 접근 방식은 엔지니어가 전송 손실을 줄이고 응답성을 향상하며 더 작지만 더 강력한 장비를 만드는 데 도움이 됩니다. SEA MOTION은 정확성, 효율성 및 신뢰성이 필수적인 고성능 애플리케이션을 지원하도록 설계된 고급 모션 제어 솔루션을 제공합니다.
이 기사에서는 프레임리스 토크 모터의 작동 방식, 주요 장점, 적용 분야, 선택 고려 사항 및 현대 자동화 시스템의 일반적인 엔지니어링 문제를 해결하는 방법에 대해 설명합니다.
현대 산업 장비에는 단순한 회전 운동 이상의 것이 필요합니다. 제조업체는 점점 더 높은 정확도, 더 빠른 응답, 더 낮은 유지 관리 요구 사항 및 더 나은 공간 활용도를 제공하는 모션 시스템을 필요로 합니다. 기존 모터 시스템은 동력을 전달하기 위해 기어박스, 커플링, 기계식 변속기 부품을 사용하는 경우가 많습니다. 이러한 구성 요소는 필요한 움직임을 달성할 수 있지만 백래시, 마찰, 진동 및 효율성 손실이 발생할 수 있습니다.
프레임리스 토크 모터는 다른 접근 방식을 제공합니다. 기존의 모터 하우징, 샤프트 및 기계식 변속기 구조를 제거함으로써 모터 구성 요소를 기계 설계에 직접 통합할 수 있습니다. 이를 통해 엔지니어는 향상된 제어 성능을 갖춘 소형 직접 구동 시스템을 만들 수 있습니다.

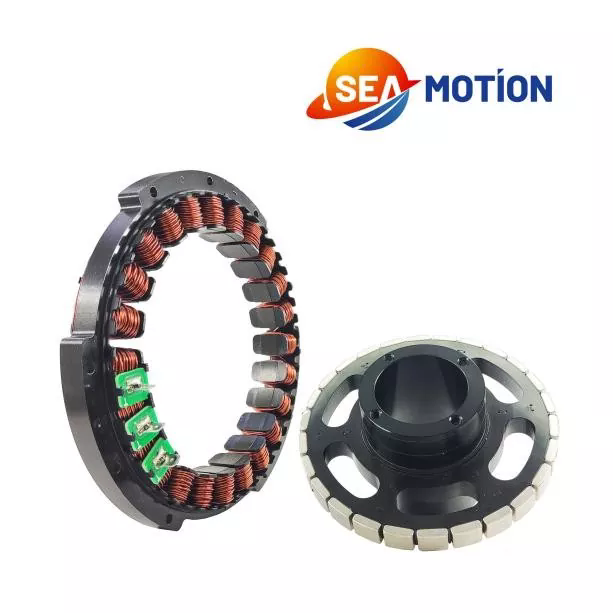

일반적인 프레임리스 토크 모터는 회전자와 고정자의 두 가지 주요 전자기 부품으로 구성됩니다. 회전자는 고정자 권선과 자기적 상호 작용을 생성하여 회전 토크를 생성합니다. 모터가 구동 메커니즘에 직접 연결되어 있기 때문에 필요한 기계 부품 수가 적어서 작동이 원활하고 위치 결정 정확도가 높아집니다.
로봇공학, 반도체 장비, 의료 기기, 항공우주 시스템, 자동화 제조 등 정밀 산업에 있어 이 설계는 상당한 이점을 제공합니다. SEA MOTION은 고객이 까다로운 환경에서 안정적이고 정확한 동작 성능을 달성할 수 있도록 돕는 고성능 모션 제어 솔루션 개발에 중점을 두고 있습니다.
프레임리스 토크 모터의 작동 원리를 이해하면 엔지니어가 장비에 적합한 솔루션을 선택하는 데 도움이 됩니다. 작동 과정은 고정자와 회전자 사이에서 생성되는 전자기력을 기반으로 합니다.
고정자에는 전류가 통과할 때 회전 자기장을 생성하는 전기 권선이 포함되어 있습니다. 로터에는 이 자기장과 상호 작용하는 영구 자석이 포함되어 있습니다. 이 상호 작용은 토크를 생성하여 로터를 회전시킵니다.
기존 서보 모터와 달리 프레임리스 토크 모터에는 완전한 외부 케이스나 내장형 기계 구성 요소가 포함되어 있지 않습니다. 대신 모터 제조업체는 기계 설계자가 자체 장비 구조에 직접 설치할 수 있는 최적화된 전자기 구성 요소를 제공합니다.
| 요소 | 기능 | 엔지니어링 이점 |
|---|---|---|
| 고정자 | 전자기 회전장을 생성합니다. | 안정적인 토크 생성 제공 |
| 축차 | 고정자와 자기 상호 작용을 생성합니다. | 직접적인 회전력을 전달 |
| 인코더 피드백 시스템 | 위치와 속도 측정 | 모션 정확도 향상 |
| 서보 드라이브 | 전류 및 모터 작동을 제어합니다. | 정밀한 동적 제어가 가능합니다. |
모터가 부하를 직접 구동하기 때문에 시스템은 기존 전송 메커니즘으로 인해 발생하는 많은 제한을 피합니다. 이 직접 구동 구조는 매우 정확한 위치 지정과 부드러운 이동이 필요한 경우 특히 유용합니다.
올바른 모터 기술을 선택하면 기계 성능, 신뢰성 및 장기 운영 비용에 직접적인 영향을 미칩니다. 프레임리스 토크 모터는 장비 제조업체가 직면한 일반적인 문제를 해결하는 여러 가지 이점을 제공합니다.
자동화 제조업체의 경우 이러한 이점은 생산성 향상과 보다 안정적인 장비 성능으로 이어질 수 있습니다.
프레임리스 토크 모터의 독특한 설계 특성으로 인해 정확한 회전 운동이 필요한 많은 산업에 적합합니다.
| 산업 | 적용 사례 | 주요 요구사항 |
|---|---|---|
| 로봇공학 | 로봇관절, 협동로봇, 로봇팔 | 높은 토크, 컴팩트한 사이즈, 정밀한 움직임 |
| 반도체 제조 | 웨이퍼 핸들링 장비 및 포지셔닝 플랫폼 | 초고정밀도와 원활한 작동 |
| 의료 장비 | 정밀 스캐닝 및 진단 시스템 | 조용한 작동 및 신뢰성 |
| 산업 자동화 | 회전 테이블 및 자동화 기계 | 빠른 응답과 긴 서비스 수명 |
| 항공우주 장비 | 정밀 제어 메커니즘 | 가벼운 무게와 신뢰할 수 있는 성능 |
로봇 공학 응용 분야에서 프레임 없는 토크 모터를 사용하면 설계자는 더 작고 유연한 로봇 조인트를 구축할 수 있습니다. 제조 시스템에서는 위치 정확도를 높이고 생산 오류를 줄이는 데 도움이 됩니다.
적합한 프레임리스 토크 모터를 선택하려면 기계 구조, 작동 조건 및 성능 요구 사항에 대한 자세한 이해가 필요합니다. 용도에 맞는 모터는 효율성, 정확성 및 제품 수명을 크게 향상시킬 수 있습니다. 그러나 적합하지 않은 모터를 선택하면 토크 부족, 과열, 불안정한 작동 또는 불필요한 비용이 발생할 수 있습니다.
엔지니어는 프레임리스 토크 모터를 모션 시스템에 통합하기 전에 몇 가지 중요한 요소를 평가해야 합니다.
| 선택 요소 | 중요한 이유 | 주요 고려 사항 |
|---|---|---|
| 필요한 토크 | 모터가 애플리케이션을 효과적으로 구동할 수 있는지 여부를 결정합니다. | 부하 중량, 가속 요구 사항, 연속 및 최대 토크 |
| 속도 요구 사항 | 전반적인 시스템 생산성 및 대응 능력에 영향을 미칩니다. | 최대 회전 속도, 작동 주기, 동적 성능 |
| 설치공간 | 기계 설계 유연성에 영향을 미칩니다. | 외경, 모터 높이, 적분 치수 |
| 제어 정확도 | 포지셔닝 성능을 결정합니다. | 엔코더 분해능, 피드백 시스템 호환성 |
| 열 성능 | 안정적인 장기 작동 보장 | 방열, 냉각방식, 작업환경 |
또 다른 중요한 고려 사항은 모터와 제어 시스템 간의 호환성입니다. 프레임리스 토크 모터는 일반적으로 고급 서보 드라이브 및 고해상도 피드백 장치와 함께 사용됩니다. 적절하게 일치하는 제어 시스템을 통해 모터는 보다 부드러운 작동, 빠른 응답 및 향상된 에너지 효율성을 달성할 수 있습니다.
씨모션은 다양한 산업 요구 사항에 맞게 설계된 전문적인 프레임리스 토크 모터 솔루션을 제공합니다. 적용 조건과 고객 장비 사양을 고려하여 안정적인 모션 성능을 달성하기 위해 적합한 모터 구성을 개발할 수 있습니다.
기존 모터는 여전히 많은 산업 분야에서 널리 사용되고 있지만 프레임리스 토크 모터는 고급 정밀 응용 분야에 고유한 이점을 제공합니다. 차이점을 이해하면 제조업체는 어떤 기술이 장비 요구 사항을 더 잘 충족하는지 결정하는 데 도움이 됩니다.
| 비교항목 | 프레임리스 토크 모터 | 전통적인 모터 시스템 |
|---|---|---|
| 기계구조 | 직접 통합을 위해 별도의 회전자와 고정자 | 하우징과 샤프트가 포함된 완벽한 모터 조립 |
| 변속기 부품 | 일반적으로 기어박스나 커플링이 필요하지 않습니다. | 종종 추가 기계 구성요소가 필요함 |
| 포지셔닝 정확도 | 기계적 오류 감소로 인한 높은 정확도 | 백래시 및 전송 손실이 발생할 수 있음 |
| 설치 유연성 | 기계 설계에 맞게 고도로 맞춤화 가능 | 표준 모터 치수에 의해 제한됨 |
| 유지 보수 요구 사항 | 기계적 유지보수 필요성 감소 | 더 많은 구성요소에 검사가 필요할 수 있음 |
| 애플리케이션 포커스 | 정밀 자동화 및 직접 구동 시스템 | 일반 산업 회전 애플리케이션 |
간단한 회전 응용 분야의 경우 기존 모터가 여전히 경제적인 솔루션을 제공할 수 있습니다. 그러나 장비에 콤팩트한 설계, 고정밀, 빠른 동적 응답이 필요한 경우 프레임리스 토크 모터가 장기적으로 더 나은 가치를 제공하는 경우가 많습니다.
모션 시스템의 성능은 모터 기술뿐만 아니라 엔지니어링 경험, 제품 품질 및 애플리케이션 지원에 따라 달라집니다. SEA MOTION은 고객이 복잡한 자동화 과제를 극복하는 데 도움이 되는 고급 모션 제어 제품을 제공하는 데 중점을 두고 있습니다.
씨모션의 프레임리스 토크 모터는 정밀도, 효율성 및 신뢰성이 중요한 응용 분야를 위해 설계되었습니다. 이 회사는 다양한 산업 요구 사항을 지원하기 위해 최적화된 전자기 설계, 안정적인 제조 프로세스 및 유연한 솔루션을 강조합니다.
씨모션을 사용하면 얻을 수 있는 주요 이점은 다음과 같습니다.
산업이 지능형 제조 및 자동화된 생산으로 계속 전환함에 따라 고성능 모션 구성 요소에 대한 수요가 계속 증가하고 있습니다. 프레임리스 토크 모터는 기계적 복잡성을 줄이면서 기계 성능을 향상시키는 효과적인 방법을 제공합니다.
프레임리스 토크 모터는 기존 모터 시스템에 비해 더 적은 수의 기계 부품이 필요하지만 안정적인 성능을 달성하려면 적절한 유지 관리 및 작동 방식이 중요합니다.
적절한 통합과 유지 관리를 통해 프레임리스 토크 모터는 수년 동안 일관된 성능을 제공하여 제조업체가 장비 신뢰성을 향상하고 가동 중지 시간을 줄일 수 있도록 지원합니다.
프레임리스 토크 모터는 기존 모터 하우징 없이 별도의 회전자와 고정자 구성 요소로 구성된 직접 구동 모터입니다. 기계 구조에 직접 통합되어 높은 토크 밀도, 정확한 모션 제어 및 유연한 설치를 제공합니다.
로봇 시스템에는 작고 가벼우며 매우 정확한 이동 솔루션이 필요합니다. 프레임리스 토크 모터는 직접 구동 토크 출력을 제공하고 기계적 전송 오류를 줄이며 더 작은 로봇 조인트 설계를 가능하게 합니다.
많은 정밀 응용 분야에서 프레임리스 토크 모터는 기계적 전달 손실을 줄여 시스템 효율성을 향상시킬 수 있습니다. 그러나 전반적인 효율성은 전체 모션 시스템 설계, 작동 조건 및 제어 전략에 따라 달라집니다.
로봇공학, 반도체 제조, 의료 장비, 항공우주, 산업 자동화 등의 산업에서는 정확하고 안정적이며 컴팩트한 모션 솔루션이 필요하기 때문에 일반적으로 프레임 없는 토크 모터를 사용합니다.
선택 과정에서는 토크 요구 사항, 속도, 설치 크기, 열 조건, 제어 호환성 및 정확도 요구 사항을 고려해야 합니다. SEA MOTION과 같은 숙련된 공급업체와 협력하면 선택한 모터가 응용 분야에 일치하는지 확인하는 데 도움이 될 수 있습니다.
프레임리스 토크 모터는 현대 모션 제어 기술의 중요한 발전을 나타냅니다. 직접 구동 성능, 컴팩트한 통합 및 높은 정밀도를 결합하여 제조업체가 보다 효율적이고 안정적인 장비를 만들 수 있도록 돕습니다.
기존 모터 시스템과 비교하여 프레임리스 토크 모터는 기계적 복잡성을 줄이는 동시에 향상된 반응성과 위치 정확도를 제공합니다. 모든 움직임을 매우 정밀하게 제어해야 하는 산업에 특히 유용합니다.
씨모션는 고급 모션 성능을 원하는 고객을 위해 전문적인 프레임리스 토크 모터 솔루션을 계속 제공하고 있습니다. 로봇 공학, 자동화 장비, 정밀 기계 등 무엇을 개발하든 올바른 모터 기술을 선택하면 시스템 성능과 경쟁력이 크게 향상될 수 있습니다.
귀하의 응용 분야 요구 사항에 맞는 신뢰할 수 있는 프레임리스 토크 모터 솔루션을 찾고 계시다면,저희에게 연락주세요오늘. SEA MOTION은 전문적인 지원을 제공하고 보다 효율적인 모션 제어 시스템을 구축할 수 있도록 도와드립니다.
