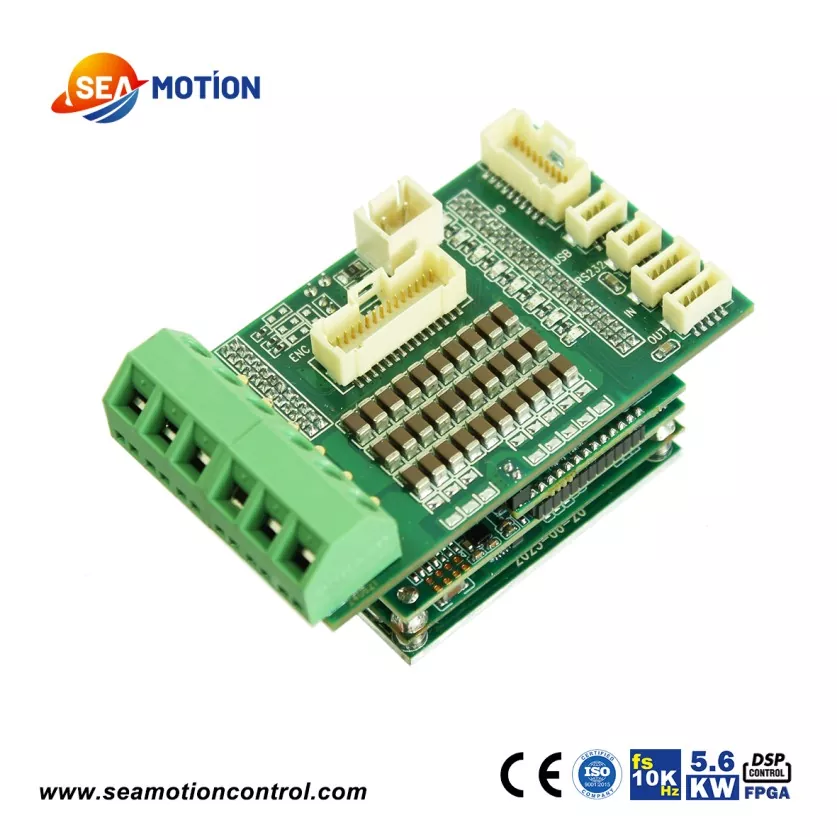

SEA1-80A Micro Dc 서보 드라이브는 매우 컴팩트한 크기와 높은 전력 밀도를 자랑합니다. 달걀 크기의 이 드라이브는 최대 5600W의 유효 전력을 지속적으로 출력할 수 있습니다. 10kHz의 샘플링 주파수, 6개의 디지털 입력 및 2개의 디지털 출력이 특징입니다. 풍부한 인터페이스는 증분 및 절대 듀얼 피드백은 물론 리졸버 및 절대 듀얼 피드백을 포함한 거의 모든 인코더 피드백을 지원합니다.
SEA1-80A Micro Dc 서보 드라이브는 거의 모든 분야에 적용할 수 있습니다. 초소형 크기, 초고정밀, 초고전류 용량 및 강력한 다용도성은 SEA1-80A 드라이브가 제품에 제공하는 장점입니다.

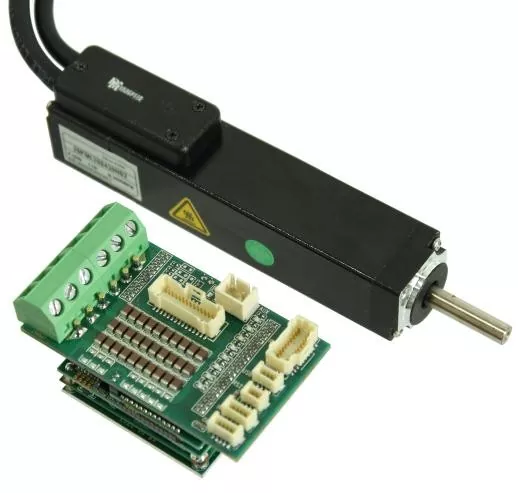

이는 다이 본더에 널리 사용되는 SEA dc 서보 드라이브와 8mm 플랜지 서보 모터를 기반으로 하는 JINGYUE Technology의 모션 제어 솔루션입니다.

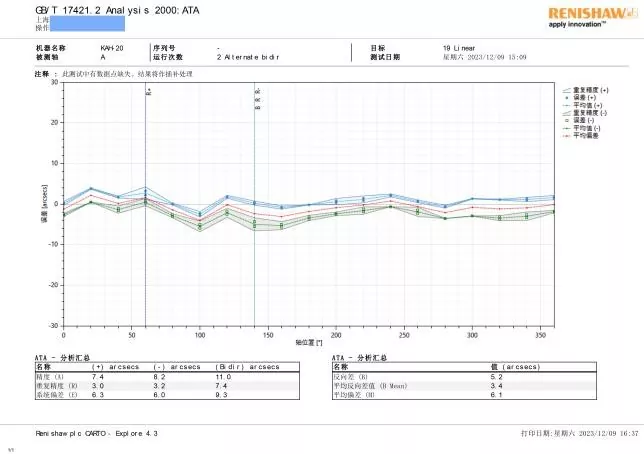

SEA DC 서보 드라이브는 DSP+FPGA 아키텍처를 사용하여 비교할 수 없는 고속 응답과 강력한 데이터 처리 기능을 제품에 부여합니다. Renishaw 레이저 간섭계를 사용하여 SEA DC 서보 드라이브의 제어 정확도를 테스트한 결과, SEA DC 서보 드라이브가 탁월한 성능을 발휘하는 것으로 나타났습니다.
SEA 시리즈 DC 서보 드라이브에는 현재 사각형 시리즈 1-80A, 140A, 210A가 포함됩니다. 링 시리즈 C49, C68, C81(각각 49mm, 68mm, 81mm의 중공 외경).
|
매개변수 |
조직 |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
최소 공급 전압 |
VDC |
11 |
||||||||
|
정격 공급 전압 |
VDC |
85 |
65 |
|||||||
|
최대 공급 전압 |
VDC |
95 |
75 |
|||||||
|
최대 연속 전력 출력 |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
효율(정격전력) |
% |
95 |
||||||||
|
최대 출력 전압 |
V |
DC 링크 전압의 최대 96% |
||||||||
|
정격직류전류 |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
유효연속전류(Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
현재 피크(2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
SEA1-80A DC 서보 드라이브의 정격 전류는 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A 및 80A(80V)입니다.
정격 전압은 100V와 80V입니다. 그러나 드라이버에 전원을 공급하기 위해서는 정격 공급 전압을 사용하는 것이 좋으며, 최대 공급 전압은 이 값을 초과하지 않아야 합니다.
테이블에.
위에 언급된 전압 및 전류 수치는 전원 공급 장치 버스의 전압 및 전류를 나타냅니다. 실제로 위상선에 도달하는 전압과 전류는 값보다 작습니다.
버스 노선에서.
드라이브 제품을 선택할 때 "유효 연속 전류" 매개변수를 고려해야 합니다.
SEA1-80A의 최대 연속 출력 전력은 5.6kW입니다.
우리는 다음과 같은 특징을 가진 SEA1-80A 드라이브 제품을 설명합니다.
1. 크기가 매우 작아서 계란 크기만 합니다.
2. 최대 5.6KW의 DC 모터를 지원하는 매우 높은 전력 밀도.
3. 거의 모든 주류 인코더의 피드백을 지원하는 매우 높은 제어 정밀도. 증분 + 절대 듀얼 피드백, 리졸버 + 절대 듀얼 피드백을 지원합니다.
4. 10KHz 전류 샘플링 주파수, 높은 대역폭, 높은 선형성 및 높은 응답.
5. 광범위한 응용 분야.
거의 모든 산업에 적용할 수 있습니다. 정밀한 모션 제어가 필요한 애플리케이션의 경우 SEA1-80A가 특히 적합합니다.
DC 서보 드라이브는 구현 지능 산업에서 널리 사용되었습니다. 로봇 늑대로 유명한 중국 제조업체는 로봇 늑대 제품에 SEA1-80A DC 서보 드라이브를 구입하여 사용했습니다.
의료기기 분야에서는 SEA 1-80A DC 서보 드라이브 제품이 수술용 로봇, 외골격, 생화학 테스트 장비에 사용됩니다.
집적 회로 및 반도체 장비 분야에서 SEA1-80A는 웨이퍼 핸들링, 다이싱 기계, 다이 본더, 프로브 스테이션 및 배치 기계에 사용됩니다. JINGYUE TECHNOLOGY의 SEA 시리즈 제품은 레이더 턴테이블, 모션 시뮬레이션, 광전 추적 장비 및 샤프트리스 펌프 푸셔에도 널리 사용됩니다. 우리는 중국의 90% 턴테이블 제조업체의 핵심 공급업체입니다.

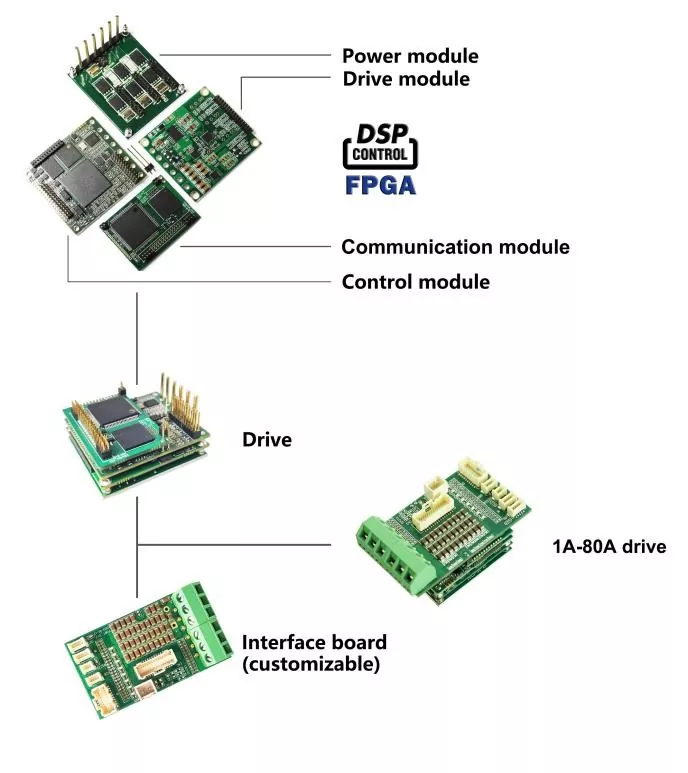

SEA 1-80A dc 서보 드라이브는 알루미늄 기반 방열판을 기반으로 한 전원 모듈, 드라이브 모듈, 제어 모듈, 통신 모듈 및 인터페이스 보드의 다섯 부분으로 구성됩니다.
우리는 표면 실장 기술(SMT) 작업을 유명한 SMT 공장에 아웃소싱합니다. 우리는 PCB의 각 레이어를 검사하여 SMT 반제품이 손상되지 않았는지 확인합니다. 그다음, 파워보드와 드라이버보드를 조립, 리벳, 납땜한 후 다시 검사합니다. 검사를 통과한 반제품만이 다음 공정으로 진행되어 제어보드를 설치하고 조립모듈에 납땜한다.
이는 당사 제품이 단일 PCB에서 완제품까지 총 12번의 검사를 거친다는 것을 의미합니다. 이러한 점검은 무작위 점검이 아닌 필수 점검입니다.
또한 제품은 노화 테스트, 극한 온도 테스트(필요한 경우), 창고 전 테스트, 선적 전 테스트를 거쳐야 합니다.

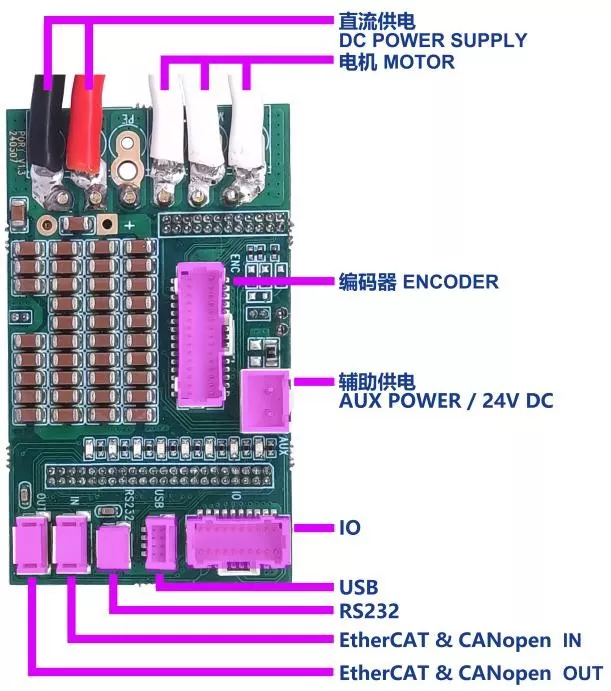

전원 공급 장치 및 모터 배선 방법은 전류에 따라 결정됩니다. 전류가 25A 미만인 경우 빠른 연결 포트를 사용합니다. 전류가 25A보다 크면 고객을 위해 와이어를 납땜합니다.

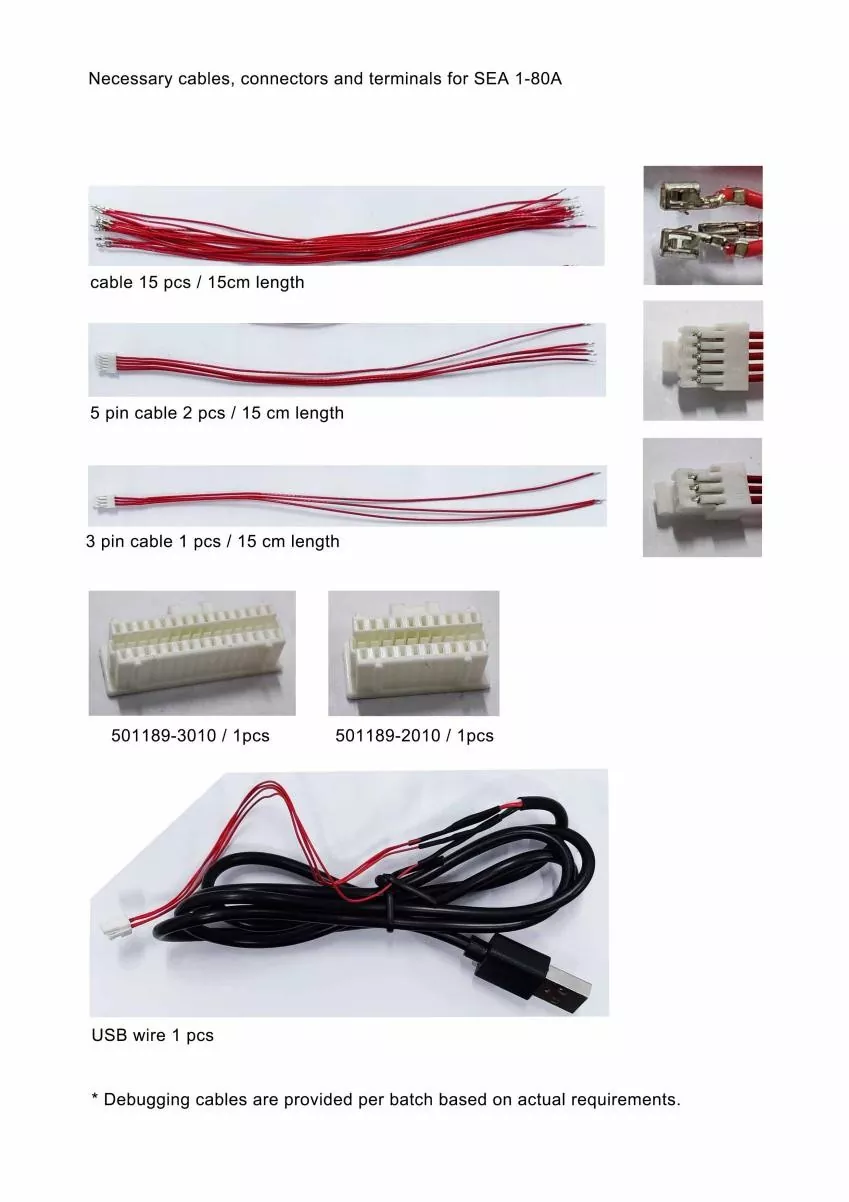

우리는 고객에게 제품 디버깅에 필요한 케이블을 제공합니다.
