컴팩트 DC 서보 드라이브

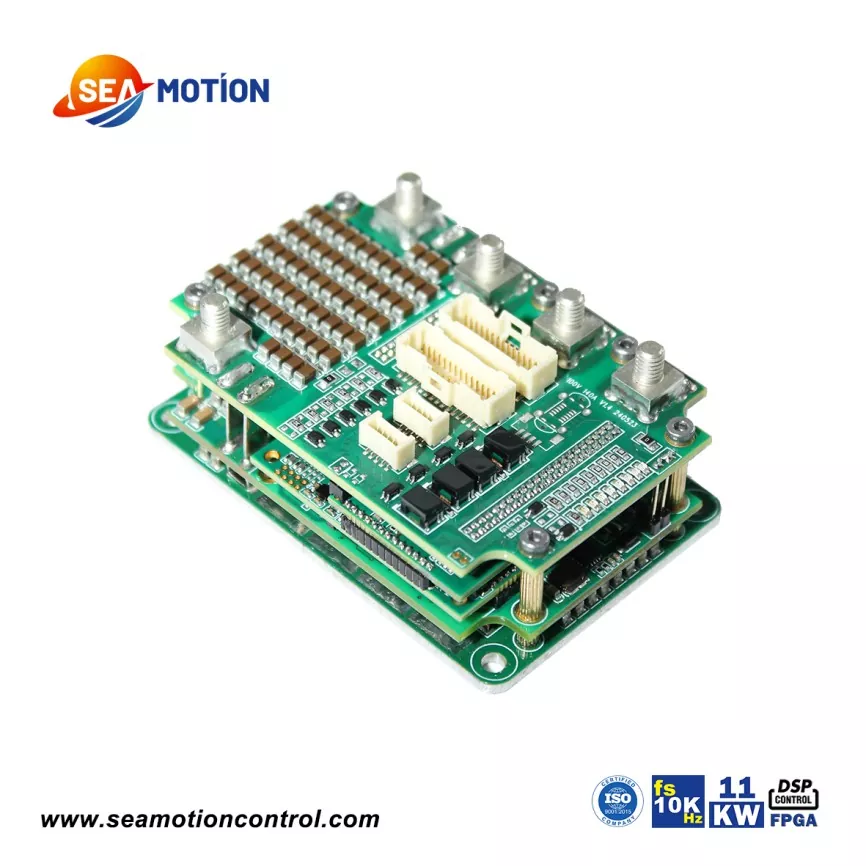

SEA 140A Compact DC 서보 드라이브는 비교할 수 없는 컴팩트한 폼 팩터와 강력한 데이터 처리 기능을 자랑합니다. SEA1-80A와 마찬가지로 SEA140A도 DSP+FPGA 아키텍처를 기반으로 합니다.

이를 통해 제품에는 높은 대역폭, 높은 응답 및 병렬 데이터 처리 등 매우 강력한 데이터 처리 기능이 부여됩니다. SEA140A의 전류 루프 샘플링 주파수도 10kHz에 달해 뛰어난 선형성을 자랑합니다.

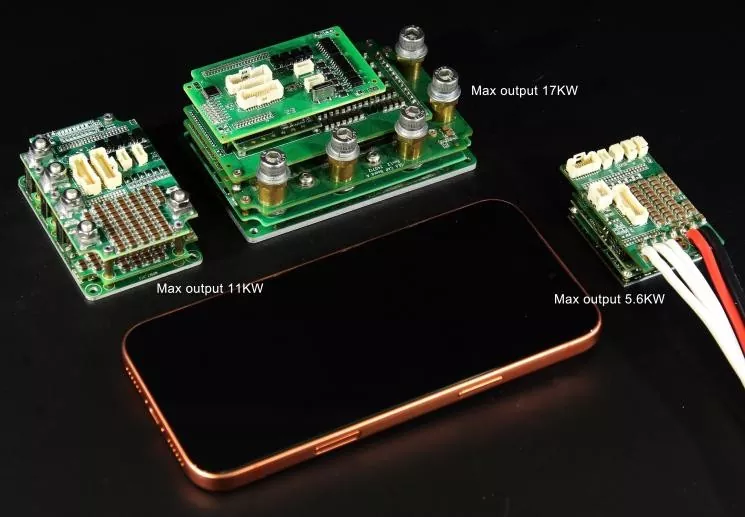

연속 유효 출력 전력 측면에서 SEA140A는 11kW에 이릅니다. 이를 통해 당사 제품은 140A의 버스 전류로 고전력 모터를 구동할 수 있습니다. 인코더 피드백과 관련하여 우리는 널리 사용되는 거의 모든 인코더 피드백 유형을 지원합니다. SEA140A는 증분 + 절대 듀얼 피드백, 리졸버 + 절대 듀얼 피드백도 지원합니다.

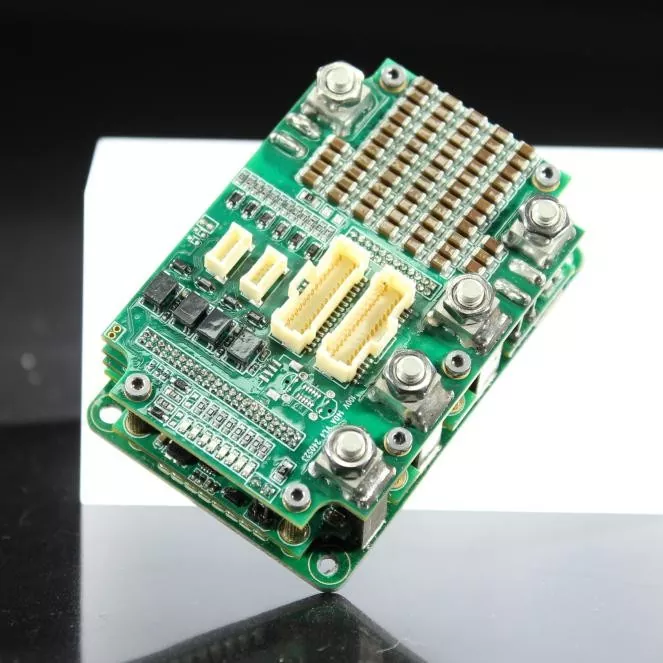

고성능 소형 DC 서보 드라이브의 SEA MOTION 시리즈는 8-12 레이어 PCB 프로세스를 활용합니다. 제품은 기능에 따라 적층형 리벳 구조를 사용합니다. 하단 레이어에는 전원 모듈, 다음 레이어에는 드라이브 모듈, 다음 레이어에는 제어 모듈, 다음 레이어에는 통신 모듈, 상단 레이어에는 인터페이스 보드가 포함됩니다. 이 설계의 장점은 부품 밀도가 높아 제품 크기가 매우 작다는 점입니다. 기능적 분할은 간섭을 최소화합니다. 하단 알루미늄 기판은 전력 부품의 열 방출을 향상시킵니다. 단점은 생산 비용이 높고 개발 주기가 길다는 점입니다.

제품 매개변수(사양)

SEA140A는 100V, 80V 및 200V의 최대 전압에 해당하는 140A, 160A 및 40A의 최대 버스 전류를 갖습니다. 버스 전류가 140A인 경우 연속 유효 출력 전류는 99A이고 최대 연속 출력 전력은 11kW에 이릅니다. 우리가 언급하는 최대 전압은 제품이 견딜 수 있는 최고 전압이라는 점에 유의하는 것이 중요합니다. 제품은 일반적으로 장기간 동안 가장 높은 전압에서 작동해서는 안 됩니다. 최소 공급 전압과 정격 공급 전압 사이의 작동 전압을 권장합니다.

제품 기능 및 응용

SEA MOTION 시리즈의 모든 고성능 소형 DC 서보 드라이브와 마찬가지로 SEA140A는 거의 모든 고급 애플리케이션에 적용할 수 있습니다. 작은 크기, 높은 전류 용량, 높은 전력 출력이 특징이며 증분 + 절대 또는 리졸버 + 절대 듀얼 피드백을 포함한 거의 모든 엔코더 피드백 유형을 지원합니다.

높은 대역폭, 높은 선형성 및 높은 응답을 갖춘 SEA140A는 SEA1-80A에 비해 더 큰 연속 출력 전력을 제공합니다. 당사의 R&D 부서에서는 현재 전력 부품인 탄화규소의 대량 생산을 모색하고 있습니다. 실리콘 카바이드를 채택하면 제품 성능이 더욱 향상됩니다.

SEA140A의 주요 용도는 다음과 같습니다.

1. 고성능 통합 서보 모터;

2. 턴테이블 및 모션 시뮬레이션 장비;

3. 자재 취급 및 큰 부하가 필요한 장치 등 집적 회로 및 반도체 장비

4. 산업 자동화 장비

5. 자율주행장비 등 특수차량 및 장비

6. 대형 AGV

생산 세부사항

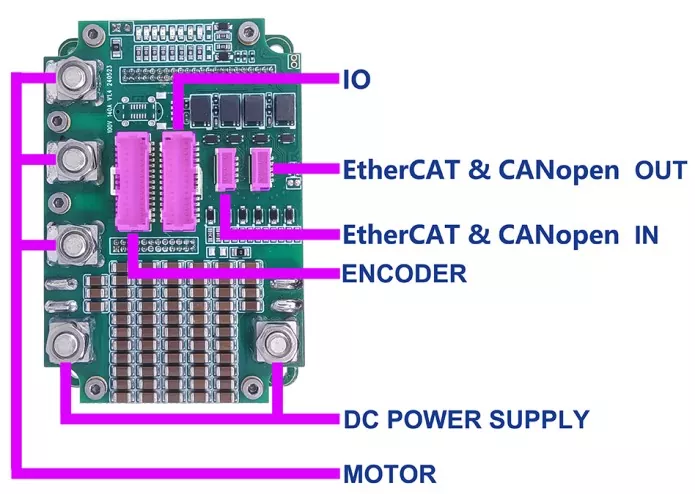

SEA 140A 소형 DC 서보 드라이브의 인터페이스 정의

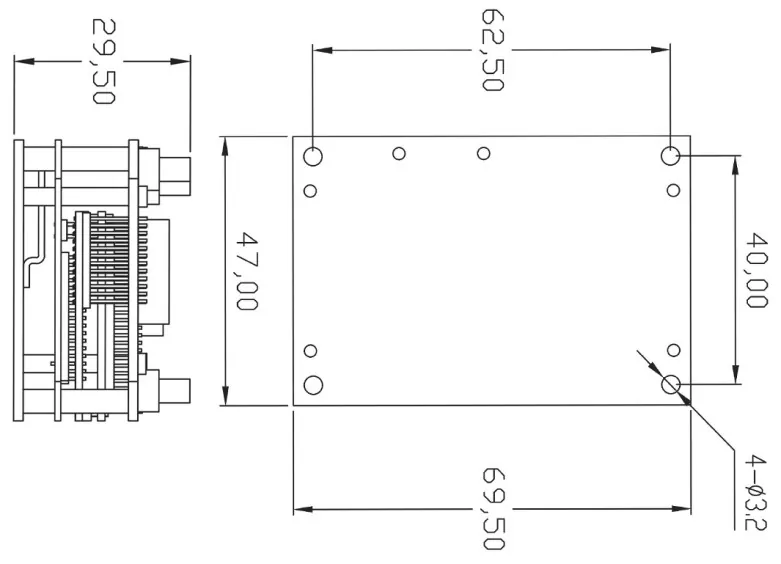

제품 크기/mm

제품 영상
