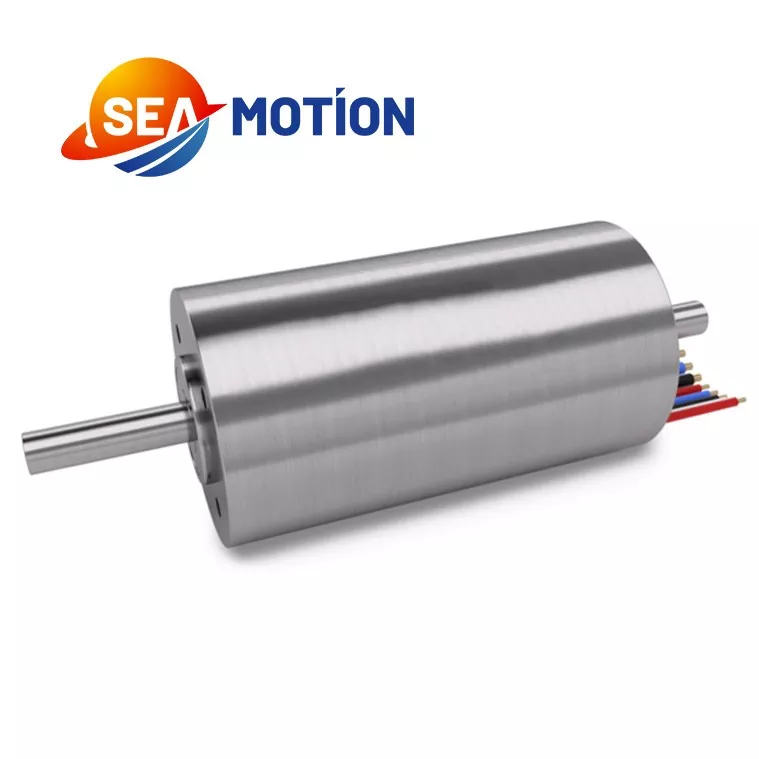

코어리스 DC 모터

SEA MOTION은 중국 전문 제조업체로서 국제 일류 브랜드와 경쟁할 수 있는 고성능, 완전 자체 개발 코어리스 DC 모터 제품을 제공합니다. 학자, 대학 교수, 수석 엔지니어로 구성된 최고 수준의 기술팀이 뒷받침하는 당사 제품은 안정적인 시장 인지도와 안정적인 대량 배송을 누리고 있습니다. 신뢰할 수 있는 코어리스 DC 모터 공급업체로서 당사는 고정밀 제품에 대한 글로벌 조달 수요를 충족하기 위해 원스톱 R&D, 생산 및 맞춤형 솔루션 서비스를 제공합니다.

문의 보내기

제품 설명

2019년부터 SEA MOTION은 고급 코어리스 DC 모터의 R&D 및 생산에 주력하여 제품 설계, OEM 생산, 표준화된 QC 테스트 및 맞춤형 모션 제어 솔루션을 포괄하는 완전히 독립적이고 제어 가능한 산업 공급망을 구축했습니다. 국제 프리미엄 브랜드와 자체 개발한 자동 권선 장비에 부합하는 독점적인 최적화 권선 기술을 채택한 당사의 코어리스 DC 모터는 전반적인 작동 효율성을 크게 향상시키고 기존 모터의 일반적인 성능 단점을 해결합니다. 이 제품은 증분 및 절대 다중 회전 피드백 모드를 포함하여 자기 및 광학 인코더 피드백을 지원하며 유성 기어 모듈과 일치하여 출력 토크를 높일 수 있습니다. 코어리스 설계를 통해 모터는 철 손실과 톱니 홈 토크를 제거하여 초저발열 및 초안정적인 작동을 실현합니다. 엄격한 전체 프로세스 품질 관리와 완벽한 산업 체인 이점을 갖춘 SEA MOTION은 전문 중국 코어리스 DC 모터 제조업체로서 의료, 산업, 항공우주 및 소비자 가전 분야에 높은 표준 제품을 안정적으로 공급할 수 있으며 표준화된 대량 생산과 맞춤형 맞춤형 프로젝트를 모두 지원합니다.

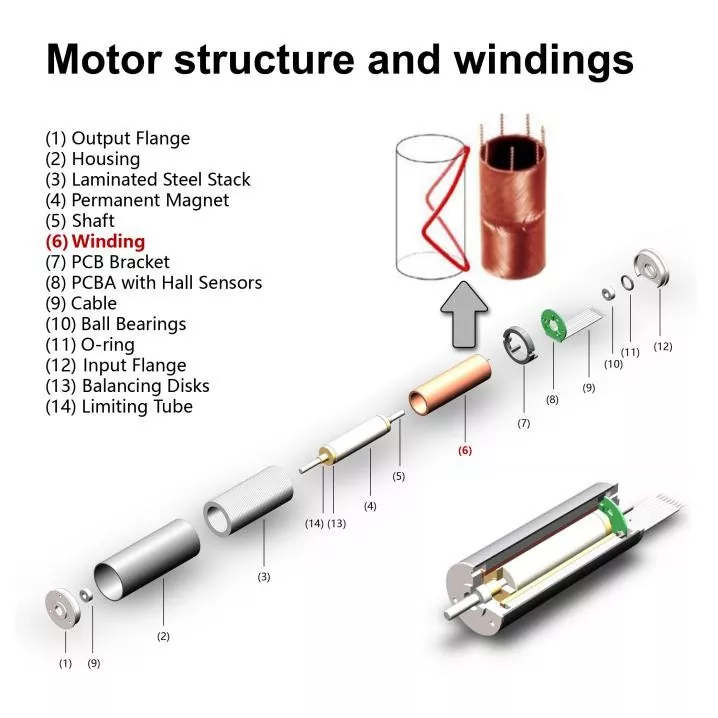

모터 구조 부품 목록1. 출력 플랜지

2. 주거

3. 적층 강철 스택

4. 영구자석

5. 샤프트

6. 와인딩

7. PCB 브래킷

8. 홀 센서가 있는 PCBA

9. 케이블

10. 볼베어링

11. 오링

12. 입력 플랜지

13. 디스크 균형 조정

14. 제한 튜브

제품 매개변수

SEA MOTION 코어리스 모터 사양을 국내 경쟁사 및 해외 주요 브랜드의 사양과 비교합니다. 해당 데이터의 출처는 공식 홈페이지입니다.

동일한 크기의 경우 성능과 매개변수가 약간만 향상되더라도 설계, 제조 및 QC에 어려움이 따릅니다.

직경 16mm 브러시리스 모터의 성능 매개변수 비교

매개변수	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
상표	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
모델	EC1636	EC-Max1636	비1628	16ECP36	EC 1636
직경 / mm	16	16	16	16	16
정격전압 / V	24	24	24	24	24
최대 효율 / %	72	71	69	/	72.2
무부하 속도/rpm	15600	11900	31600	12420	14668
무부하 전류/mA	90	31.9	45	35	50
위상 저항 / Ω	6.12	20.5	15.2	21	10.8
최대 연속 토크 / mNM	7	8.19	3.3	7.2	6
스톨 토크 / mNM	56.4	22	11	/	33
속도 상수 / rpm/V	653	510	1349	543	625
토크 상수 / mNM/A	14.4	18.7	7.08	17.6	15.3
기울기 / rpm/mNM	277	556	2896	648	444
기계적 시상수 / ms	2.23	4.95	16.4	3.7	2.9
관성 모멘트 / gcm²	0.756	0.85	0.54	0.6	0.62
길이 / mm	36	36	28	36	36

직경 22mm 브러시리스 모터의 성능 매개변수 비교

매개변수	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
상표	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
모델	EC2248	EC-Max2248	비2057	22ECP45	EC 2248
직경 / mm	22	22	20	22	22
정격전압 / V	24	24	24	24	24
최대 효율 / %	78	76	84	/	79.7
무부하 속도/rpm	12900	12900	24900	15700	12930
무부하 전류/mA	146	121	129	60	102
위상 저항 / Ω	2.25	3.44	1.32	1.5	2.71
최대 연속 토크 / mNM	20	22.7	19.5	29.4	18
스톨 토크 / mNM	187	121	172	/	153
속도 상수 / rpm/V	543	549	1010	654	545
토크 상수 / mNM/A	17.5	17.4	9.46	14.6	17.5
기울기 / rpm/mNM	69.8	109	141	67.2	84.3
기계적 시상수 / ms	2.54	5.06	5.9	1.6	2.8
관성 모멘트 / gcm²	3.43	4.45	4	2.3	3.1
길이 / mm	45	45	/	45	45

제품 기능 및 응용

SEA MOTION 코어리스 DC 모터는 기존 모터를 훨씬 능가하는 뛰어난 종합 성능을 자랑하며, 기존 모터의 1/10~1/5에 불과한 초저 관성 모멘트로 뛰어난 동적 응답과 초고제어 선형성을 제공합니다. 제로 코깅 토크가 특징이며, 초고전력 밀도, 낮은 전자기 간섭 및 높은 에너지 효율성과 함께 속도 변동이 2% 이내로 제어되어 지터 없는 저속 작동을 달성합니다. 이러한 우수한 특성을 바탕으로 모터는 여러 고급 정밀 산업을 포괄합니다. 의료분야에서는 내시경, 수술로봇, 정밀의료용 펌프 등에 널리 사용되고 있다. 산업 시나리오에서는 로봇의 손재주, 서보 짐벌 및 정밀 자동화 장비를 제공합니다. 또한 드론, 카메라 손떨림 방지 시스템, 항공우주 자세 제어, 소형 서보 장비 등 고정밀 소비자 전자제품에 힘을 실어 고급 정밀 모션 시스템을 위한 핵심 고비용 성능 구성 요소가 되었습니다.
