코어리스 브러시리스 모터

선도적인 중국 제조업체인 SEA MOTION은 최고 수준의 독립적인 R&D 역량과 전체 산업 체인 레이아웃을 갖춘 고급 코어리스 브러시리스 모터를 개발 및 생산합니다. 수년간의 기술 반복과 엄격한 품질 관리를 통해 당사 제품은 크기와 성능 모두에서 국제적인 고급 수준에 도달했습니다. 최신 공장 가격을 알아보려면 언제든지 문의해 주세요.

문의 보내기

제품 설명

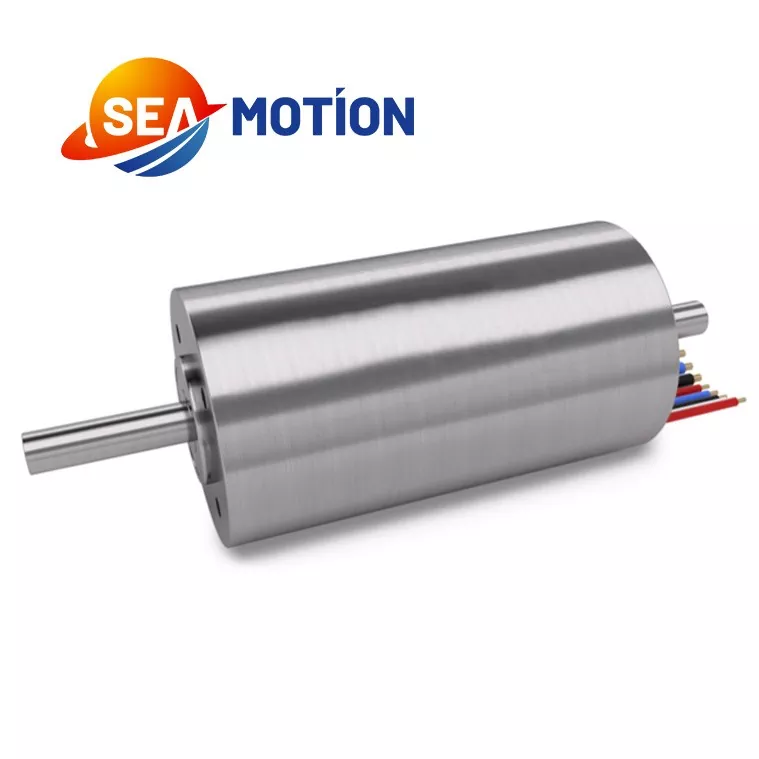

SEA MOTION 코어리스 브러시리스 모터는 회사의 최고 전문 기술 연구 팀에 의존하여 매우 안정적이고 역동적인 산업 시나리오를 위해 독립적으로 개발된 고급 정밀 모션 구성 요소입니다. 기존의 브러시리스 모터와 달리 혁신적인 최적화 권선 구조와 자체 개발한 자동 권선 프로세스를 채택하여 모터 작동 효율과 전반적인 서비스 수명을 효과적으로 향상시킵니다. 이 제품은 증분 및 절대 다중 회전 피드백 모드를 포괄하는 자기 인코더와 광학 인코더의 이중 피드백을 지원하며 높은 토크 출력 요구 사항을 충족하기 위해 유성 기어 모듈을 장착할 수 있습니다. 코어리스 구조 설계 덕분에 모터는 코어 손실 및 코깅 토크 문제를 완전히 방지합니다.

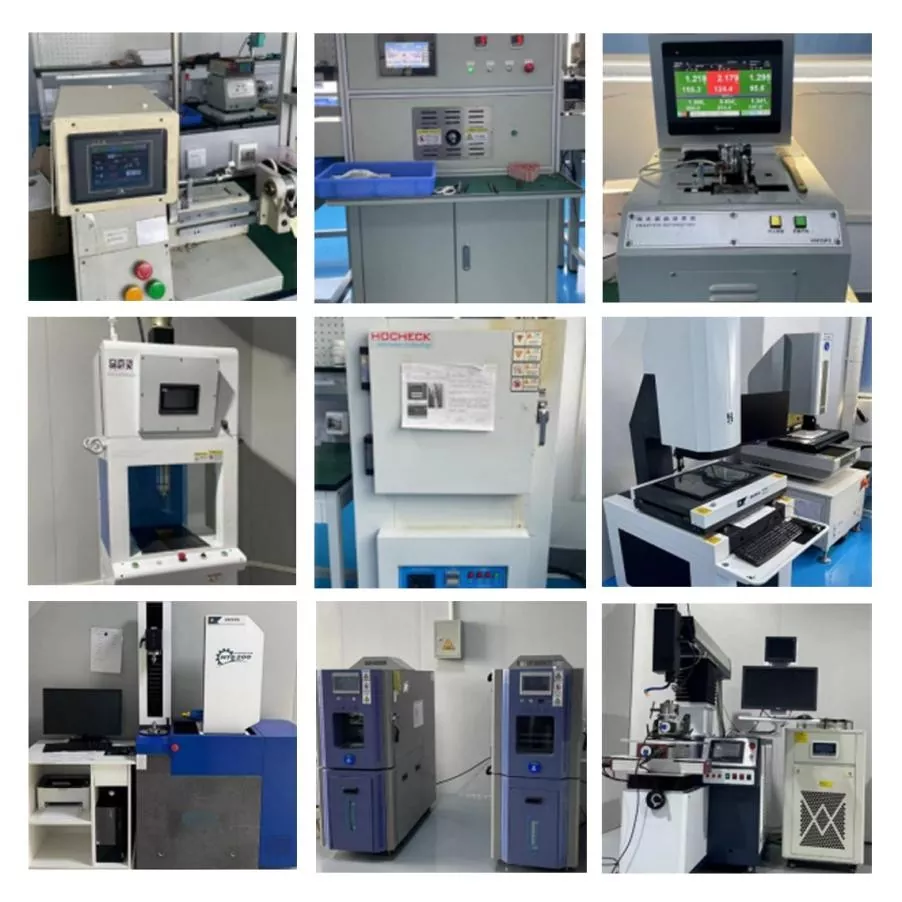

R&D, 생산 및 품질 검사를 포괄하는 완전히 제어 가능한 공급망 시스템의 지원을 받는 모든 SEA MOTION 코어리스 브러시리스 모터는 엄격하고 표준화된 QC 테스트를 거칩니다. 수입 브랜드에 필적하는 안정적인 성능과 유연한 맞춤화 기능을 갖춘 당사 제품은 많은 고급 분야에서 수입 부품을 대체하여 글로벌 고객에게 비용 효율적이고 신뢰성이 높은 솔루션을 제공합니다.

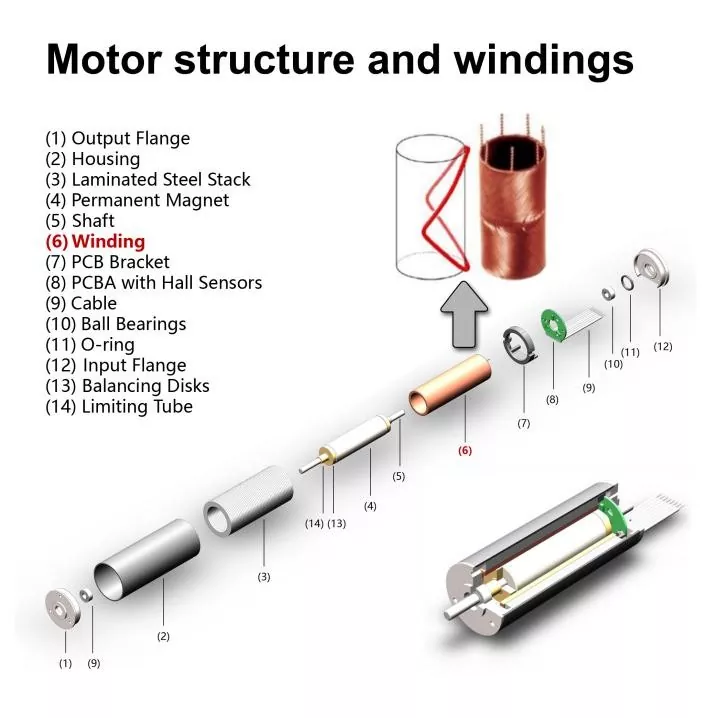

모터 구조 부품 목록

1. 출력 플랜지

2.Housing

3. 적층 강철 스택

4.영구자석

5.Shaft

6.Winding

7.PCB 브래킷

8. 홀 센서가 있는 PCBA

9.Cable

10.볼베어링

11.O-링

12.입력 플랜지

13.디스크 균형 조정

14.리미팅 튜브

제품 핵심 기술 매개변수 테이블

SEA MOTION 코어리스 모터 사양을 국내 경쟁사 및 해외 주요 브랜드의 사양과 비교합니다. 해당 데이터의 출처는 공식 홈페이지입니다.

매개변수	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
상표	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
모델	EC1636	EC-Max1636	비1628	16ECP36	EC 1636
직경 / mm	16	16	16	16	16
정격전압 / V	24	24	24	24	24
최대 효율 / %	72	71	69	/	72.2
무부하 속도/rpm	15600	11900	31600	12420	14668
무부하 전류/mA	90	31.9	45	35	50
위상 저항 / Ω	6.12	20.5	15.2	21	10.8
최대 연속 토크 / mNM	7	8.19	3.3	7.2	6
스톨 토크 / mNM	56.4	22	11	/	33
속도 상수 / rpm/V	653	510	1349	543	625
토크 상수 / mNM/A	14.4	18.7	7.08	17.6	15.3
기울기 / rpm/mNM	277	556	2896	648	444
기계적 시상수 / ms	2.23	4.95	16.4	3.7	2.9
관성 모멘트 / gcm²	0.756	0.85	0.54	0.6	0.62
길이 / mm	36	36	28	36	36

매개변수	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
상표	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
모델	EC2248	EC-Max2248	비2057	22ECP45	EC 2248
직경 / mm	22	22	20	22	22
정격전압 / V	24	24	24	24	24
최대 효율 / %	78	76	84	/	79.7
무부하 속도/rpm	12900	12900	24900	15700	12930
무부하 전류/mA	146	121	129	60	102
위상 저항 / Ω	2.25	3.44	1.32	1.5	2.71
최대 연속 토크 / mNM	20	22.7	19.5	29.4	18
스톨 토크 / mNM	187	121	172	/	153
속도 상수 / rpm/V	543	549	1010	654	545
토크 상수 / mNM/A	17.5	17.4	9.46	14.6	17.5
기울기 / rpm/mNM	69.8	109	141	67.2	84.3
기계적 시상수 / ms	2.54	5.06	5.9	1.6	2.8
관성 모멘트 / gcm²	3.43	4.45	4	2.3	3.1
길이 / mm	45	45	/	45	45

동일한 크기의 경우 성능과 매개변수가 약간만 향상되더라도 설계, 제조 및 QC에 어려움이 따릅니다.

제품 기능 및 응용

SEA MOTION 코어리스 브러시리스 모터는 정밀 모션 제어 분야에서 비교할 수 없는 성능 이점을 제공합니다. 코어리스 구조는 초고효율, 저발열, 극히 낮은 전자기 간섭을 제공하며, 초소형 관성 모멘트는 초고속 동적 응답과 탁월한 제어 선형성을 실현합니다. 모터는 저속 지터 없이 매우 원활하게 작동하며, 정밀한 속도 제어 정확도로 소형화, 고출력 밀도를 구현하여 제한된 정밀 장비 설치 공간에 완벽하게 적응합니다. 이는 수술 로봇 및 정밀 의료 기기를 포함한 의료 장비; 로봇 손재주 및 정밀 서보 플랫폼과 같은 산업 자동화; 드론 및 고급 영상 안정화 장비와 같은 가전제품; 항공우주 소형 서보 및 자세 제어 시스템. 현대의 고급 정밀 지능형 장비를 위한 이상적인 핵심 구동 부품입니다.
