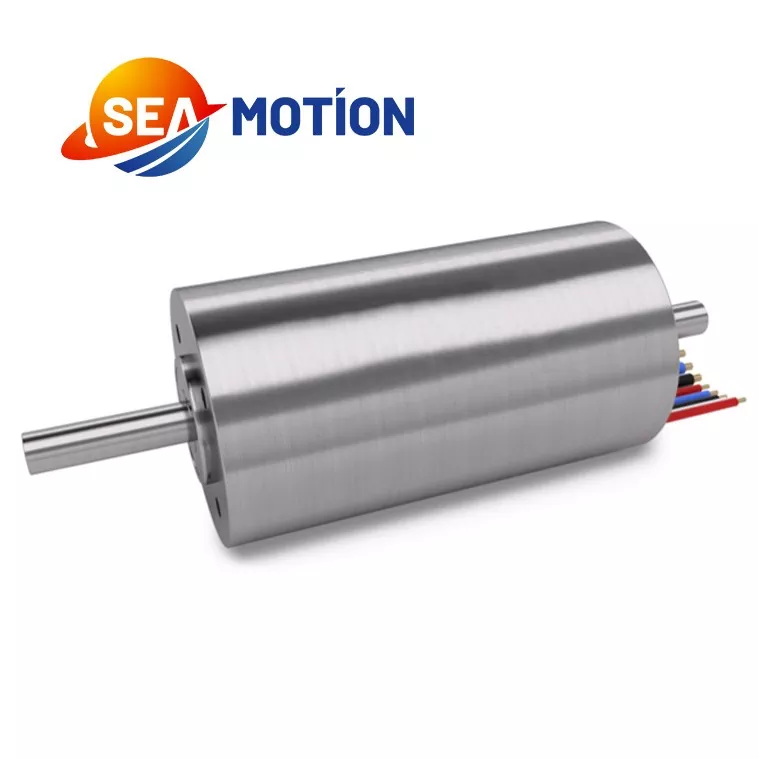

코어리스 모터

SEA MOTION은 2019년부터 고객에게 고품질 코어리스 모터를 지속적으로 제공해 왔습니다. 크기와 성능면에서 주요 국제 브랜드와 완전히 비교할 수 있습니다. 이러한 제품은 민첩성 장치, 고급 의료 기기 및 기타 분야에서 널리 사용됩니다. 우리의 기술팀은 대학 교수, 중국과학원 학자, 선임 엔지니어 등을 포함해 중국 최고의 수준을 자랑합니다. JINGYUE Technology는 R&D 및 설계, OEM 제조, QC 제어 및 솔루션에 이르기까지 제품에 대한 완전한 생산 및 공급망을 보유하고 있습니다. 우리는 당신과의 추가 협력을 기대합니다.

문의 보내기

제품 설명

SEA MOTION은 모터 효율을 효과적으로 높이는 특수 권선 방식을 사용합니다. 이 와인딩 방법은 일부 주요 국제 브랜드에서 채택되었습니다. 권선 방식은 코어리스 모터의 성능에 큰 영향을 미칩니다. SEA MOTION 기술팀은 이 와인딩 방법과 이에 상응하는 자동 와인딩 기계를 개발하기 위해 수년 동안 기술적 과제를 연구하고 극복해 왔습니다.

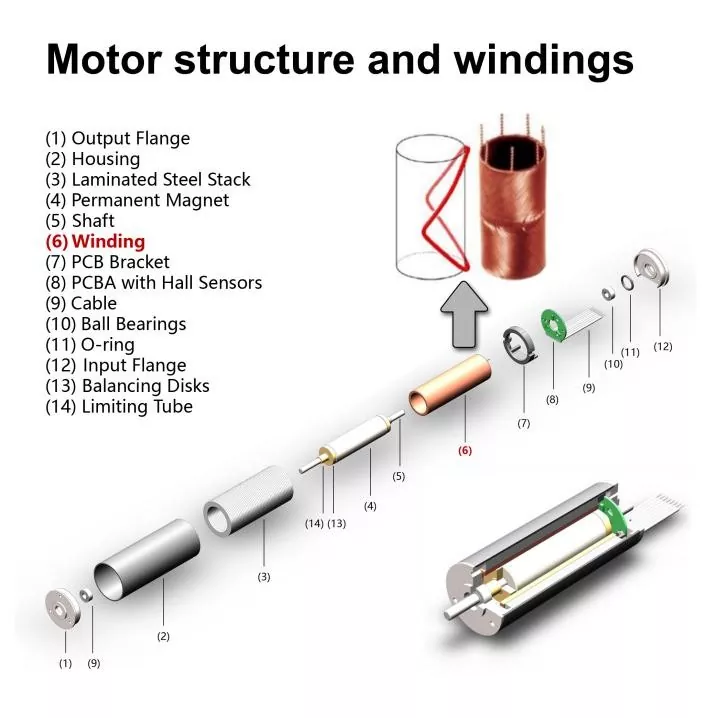

모터 구조 부품 목록1. 출력 플랜지

2. 주거

3. 적층 강철 스택

4. 영구자석

5. 샤프트

6. 와인딩

7. PCB 브래킷

8. 홀 센서가 있는 PCBA

9. 케이블

10. 볼베어링

11. 오링

12. 입력 플랜지

13. 디스크 균형 조정

14. 제한 튜브

인코더 피드백과 관련하여 SEA MOTION 코어리스 모터는 자기 및 광학 인코더 피드백은 물론 증분 및 절대 다중 회전 피드백을 모두 지원합니다. 우리는 코어리스 모터에 더 큰 출력 토크를 제공하기 위해 유성 기어 모듈을 제공합니다.

제품 매개변수

SEA MOTION 코어리스 모터 사양을 국내 경쟁사 및 해외 주요 브랜드의 사양과 비교합니다. 해당 데이터의 출처는 공식 홈페이지입니다.

동일한 크기의 경우 성능과 매개변수가 약간만 향상되더라도 설계, 제조 및 QC에 어려움이 따릅니다.

직경 16mm 브러시리스 모터의 성능 매개변수 비교

매개변수	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
상표	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
모델	EC1636	EC-Max1636	비1628	16ECP36	EC 1636
직경 / mm	16	16	16	16	16
정격전압 / V	24	24	24	24	24
최대 효율 / %	72	71	69	/	72.2
무부하 속도/rpm	15600	11900	31600	12420	14668
무부하 전류/mA	90	31.9	45	35	50
위상 저항 / Ω	6.12	20.5	15.2	21	10.8
최대 연속 토크 / mNM	7	8.19	3.3	7.2	6
스톨 토크 / mNM	56.4	22	11	/	33
속도 상수 / rpm/V	653	510	1349	543	625
토크 상수 / mNM/A	14.4	18.7	7.08	17.6	15.3
기울기 / rpm/mNM	277	556	2896	648	444
기계적 시상수 / ms	2.23	4.95	16.4	3.7	2.9
관성 모멘트 / gcm²	0.756	0.85	0.54	0.6	0.62
길이 / mm	36	36	28	36	36

직경 22mm 브러시리스 모터의 성능 매개변수 비교

매개변수	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
상표	우리의 모터	맥슨	파울하버	포르테스캡	다른 브랜드
모델	EC2248	EC-Max2248	비2057	22ECP45	EC 2248
직경 / mm	22	22	20	22	22
정격전압 / V	24	24	24	24	24
최대 효율 / %	78	76	84	/	79.7
무부하 속도/rpm	12900	12900	24900	15700	12930
무부하 전류/mA	146	121	129	60	102
위상 저항 / Ω	2.25	3.44	1.32	1.5	2.71
최대 연속 토크 / mNM	20	22.7	19.5	29.4	18
스톨 토크 / mNM	187	121	172	/	153
속도 상수 / rpm/V	543	549	1010	654	545
토크 상수 / mNM/A	17.5	17.4	9.46	14.6	17.5
기울기 / rpm/mNM	69.8	109	141	67.2	84.3
기계적 시상수 / ms	2.54	5.06	5.9	1.6	2.8
관성 모멘트 / gcm²	3.43	4.45	4	2.3	3.1
길이 / mm	45	45	/	45	45

제품 기능 및 응용

SEA MOTION 코어리스 모터의 장점은 다음과 같습니다.

1. 코어가 없기 때문에 효율이 높고 발열이 적습니다.

2. 낮은 관성 모멘트: SEA MOTION 코어리스 모터는 기존 모터의 관성 모멘트가 1/10~1/5에 불과하여 탁월한 동적 성능을 제공합니다.

3. 코깅 토크가 없어 작동이 매우 원활합니다. 저속 무진동 작동, 속도 변동은 2% 이내로 제어됩니다.

4. 작은 크기와 높은 전력 밀도.

5. 전자기 간섭이 매우 낮습니다.

6. 모터 제어의 선형성이 뛰어납니다.

7. 완전히 독립적이고 제어 가능한 산업 체인.

응용 분야는 다음과 같습니다.

의료: 내시경, 수술용 로봇, 정밀 펌프;

산업용: 서보 짐벌, 로봇 손재주, 정밀 자동화;

가전제품: 드론, 고급 카메라 이미지 안정화, 스마트 웨어러블;

항공우주: 소형 서보, 자세 제어.

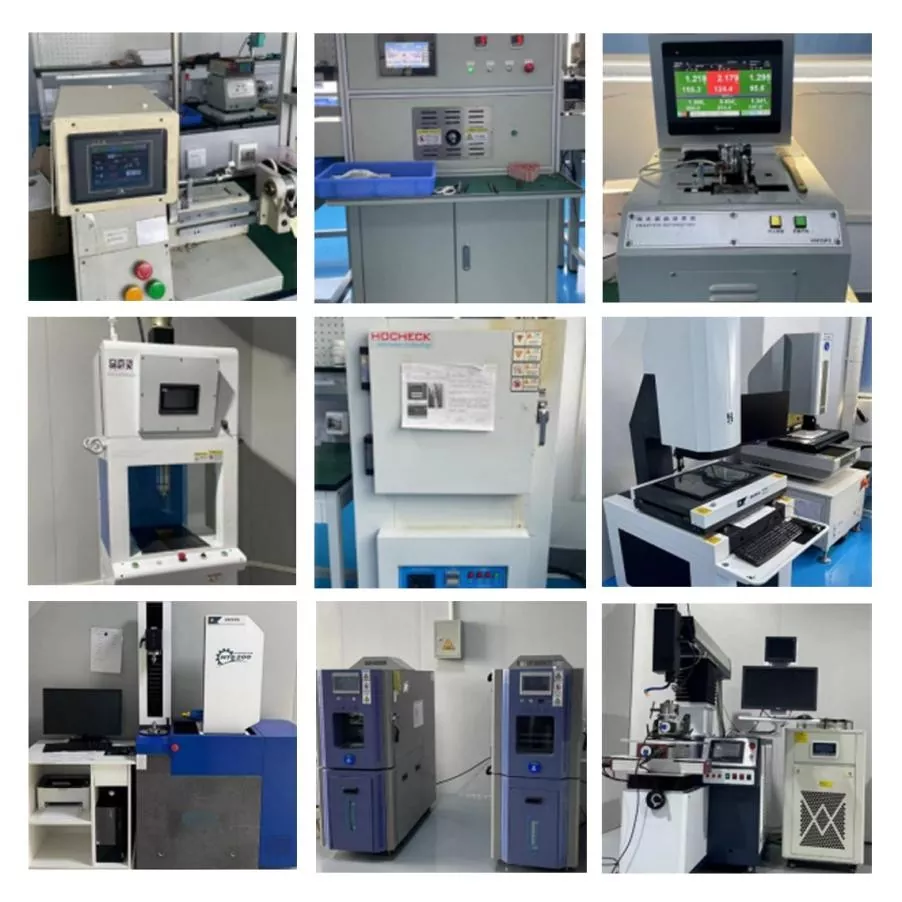

생산설비

코어리스 모터의 핵심 장비는 코일 생산을 중심으로 이루어집니다. 따라서 권선 제작이 가장 중요하며 코어리스 모터의 성능을 결정합니다. 권선방식에 따른 전자동 권선장비를 개발 및 설계하였습니다.

두 번째 단계는 와이어 시트를 누르는 것입니다. 세 번째 단계는 와이어 시트를 코일로 감아 코일 형태를 형성하는 단계; 마지막으로 고온에서 구워 형태를 잡아주면 코일 제작이 완성됩니다.
