징위에까다로운 자동화 애플리케이션을 위한 고급 모션 제어 솔루션을 제공합니다. 그만큼앱솔루트 멀티턴 광전 인코더고해상도 광학 피드백, 다중 회전 위치 측정 및 컴팩트한 디자인을 결합하여 엔지니어가 공간이 제한된 장비에서 정확한 회전 위치 지정을 달성할 수 있도록 지원합니다.
절대 다회전 광전 엔코더는 단일 회전 내의 각도 위치와 회전 샤프트가 완료한 회전 수를 모두 측정하는 정밀 피드백 장치입니다. 광학 감지와 절대 위치 인코딩을 결합하여 소형 서보 모터, 로봇 손 및 고급 자동화 시스템에서 정확한 동작 모니터링을 지원합니다. Jingyue의 모션 제어 공급망과 관련된 EC-Micro 시리즈는 8~26mm의 외경 범위, 17비트 분해능, RS485 통신 및 20,000RPM의 최대 허용 속도를 제공합니다. 이 기사에서는 엔지니어가 모션 제어 요구 사항에 적합한 인코더를 식별하는 데 도움이 되는 작동 원리, 기술 사양, 애플리케이션 이점 및 선택 고려 사항에 대해 설명합니다.
목차
- 절대 다회전 광전 인코더란 무엇입니까?
- 인코더는 어떻게 작동합니까?
- 주요 기술 사양
- 정밀 모션 제어의 주요 장점
- 산업용 애플리케이션 및 사용 사례
- 올바른 인코더를 선택하는 방법
- 설치 및 통합 고려 사항
- 자주 묻는 질문
- 결론: 올바른 모션 피드백 솔루션 찾기
절대 다회전 광전 인코더란 무엇입니까?
절대 다회전 광전 엔코더는 여러 회전에 걸쳐 샤프트 회전을 측정하도록 설계된 광학 위치 센서입니다. 주로 펄스를 통해 위치 변화를 보고하는 증분형 인코더와 달리 절대형 인코더는 디지털 위치 값을 특정 각도 위치에 할당합니다. 다중 회전 모델은 지원되는 측정 범위 내에서 완료된 회전 수도 나타냅니다.
이러한 조합을 통해 기계가 기준점에서의 움직임 계산에만 의존하지 않고 위치를 정확하게 식별해야 하는 경우 엔코더가 특히 유용합니다. 컨트롤러는 보고된 위치를 사용하여 위치 지정, 동기화 및 폐쇄 루프 모션 제어를 지원할 수 있습니다.

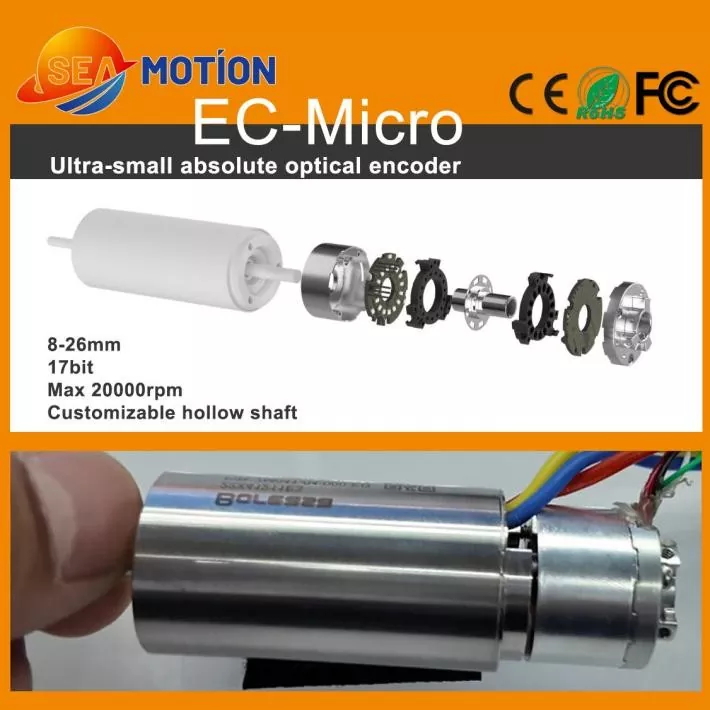

EC-Micro 시리즈는 기존 피드백 장치가 너무 많은 공간을 차지할 수 있는 소형 설치용으로 설계되었습니다. 소형 폼 팩터와 사용자 정의 가능한 중공 샤프트 구조는 엔지니어가 위치 피드백을 소형 모터와 조밀하게 배열된 기계 어셈블리에 통합하는 데 도움이 됩니다.
추가 제품 정보를 보려면 Absolute 다중 회전 광전 인코더 제품 페이지를 방문하세요.
인코더는 어떻게 작동합니까?
광전 인코더는 광학 부품을 사용하여 코딩된 디스크 또는 광학 패턴의 상대적 위치 변화를 감지합니다. 샤프트가 회전하면 광학 감지 시스템이 패턴을 읽고 감지된 정보를 전기 신호로 변환합니다. 그러면 내부 처리 전자 장치가 연결된 컨트롤러에 대한 디지털 위치 데이터를 생성합니다.
다중 회전 절대형 엔코더에서 보고된 정보에는 두 가지 중요한 요소가 포함됩니다.
- 단일 회전 위치:한 번의 완전한 회전 내에서 샤프트의 각도 위치를 식별합니다.
- 다중 회전 위치:엔코더의 지정된 측정 범위 내에서 누적된 회전 수를 나타냅니다.
이 값을 통해 모션 컨트롤러는 더 넓은 작동 범위에서 샤프트 위치를 해석할 수 있습니다. 회전 정보를 유지하거나 복구하는 데 사용되는 정확한 방법은 인코더의 내부 아키텍처와 제품 설계에 따라 다릅니다. 엔지니어는 모든 멀티턴 엔코더가 동일하게 작동한다고 가정하기보다는 전원 중단 후 지정된 동작을 확인해야 합니다.
광학 감지는 자기 간섭이 다른 감지 기술에 영향을 미치는 환경에서도 이점을 제공할 수 있습니다. 그러나 전반적인 성능은 여전히 설치 품질, 전기 소음 관리, 기계적 정렬 및 엔코더의 지정된 작동 조건에 따라 달라집니다.
EC-Micro 시리즈의 주요 기술 사양
조달 전에 기술 매개변수를 평가하면 엔지니어가 기계적 호환성, 통신 요구 사항 및 예상 포지셔닝 성능을 확인하는 데 도움이 됩니다. EC-Micro 소형 앱솔루트 멀티턴 광전 엔코더에 대한 사양은 다음과 같습니다.
| 매개변수 | 사양 | 엔지니어링 고려 사항 |
|---|---|---|
| 외경 | 8~26mm | 컴팩트한 장비 레이아웃 지원 |
| 참고 치수 | Ø19mm × 14.5mm | 선택한 구성 확인 |
| 해결 | 17비트 | 정밀한 위치 양자화 제공 |
| 출력 인터페이스 | RS485 | 프로토콜 및 컨트롤러 호환성 확인 |
| 전송 속도 | 2.5Mbps | 지원되는 통신 설정 확인 |
| 다중 회전 범위 | 17비트 해상도에서 24비트; 23비트 해상도의 16비트 | 필수 구성을 확인하세요. |
| 최대 허용 속도 | 20,000RPM | 기계적, 전기적 한계를 준수하십시오. |
| 공급 전압 | DC 5V ±5% | 호환 가능한 전원 공급 장치 제공 |
| 하우징 재료 | 알류미늄 | 장착 및 열 조건을 고려하십시오. |
| 보호 등급 | 설치 후 IP40 | 먼지 및 습기 노출 평가 |
| 작동 온도 | -20°C ~ +85°C | 실제 장비 환경을 확인해보세요 |
| 전기 연결 | 5핀 PCB 납땜 인터페이스 | PCB 레이아웃 및 배선 프로세스 계획 |
중요한 사양 참고 사항:게시된 제품 정보에는 다양한 해상도 구성에 대한 다양한 다중 회전 범위가 나열되어 있습니다. 설계를 마무리하기 전에 공급업체와 필요한 모델, 통신 세부 사항, 기계적 치수 및 적용 가능한 정확도 사양을 확인하십시오.
정밀 모션 제어의 주요 장점
1. 공간이 제한된 장비를 위한 컴팩트한 디자인
소형화는 현대 로봇 공학 및 정밀 기계 분야의 주요 과제입니다. EC-Micro 시리즈는 8mm ~ 26mm의 외부 직경을 제공하므로 설계자가 위치 피드백을 소형 모터 어셈블리에 통합하는 데 도움이 됩니다. 중공 구조는 선택한 구성에 따라 샤프트 또는 중앙 통로를 계속 사용할 수 있어야 하는 기계적 통합을 지원할 수도 있습니다.
2. 고해상도 위치 피드백
나열된 17비트 분해능은 미세한 각도 위치 표현을 지원합니다. 분해능이 높을수록 컨트롤러가 작은 위치 변화를 식별하는 데 도움이 될 수 있지만 동등한 시스템 정확도가 자동으로 보장되지는 않습니다. 엔코더 정확도, 반복성, 샤프트 커플링, 기계적 백래시 및 제어 루프 성능도 고려해야 합니다.
3. 다중 회전 위치 측정
단일 회전 피드백은 한 회전 내의 각도 위치를 식별하는 반면, 다중 회전 피드백은 여러 회전에 걸쳐 위치 측정을 확장합니다. 이는 여러 회전을 통해 샤프트 이동이 계속되고 컨트롤러에 각도 및 회전 정보가 모두 필요한 메커니즘에 유용합니다.
4. 고속 작동
최대 허용 속도가 20,000RPM으로 게시된 이 인코더는 고속 회전 피드백이 필요한 응용 분야에 적합합니다. 실제 작동 한계는 모터, 커플링, 장착 배열, 통신 주기 및 위치 데이터를 처리하는 컨트롤러의 능력도 고려해야 합니다.
5. 간섭 관리를 위한 광학 감지
광전 감지는 자기장 측정보다는 광학 감지에 의존합니다. 이는 자기 간섭이 우려되는 시스템에서 유리할 수 있습니다. 그럼에도 불구하고 광학 인코더에는 여전히 적절한 전기 차폐, 접지, 기계적 보호 및 설치 방법이 필요합니다.
산업용 애플리케이션 및 사용 사례
소형 크기와 절대 다중 회전 피드백의 조합으로 인해 이 엔코더는 여러 고급 모션 제어 응용 분야와 관련이 있습니다.
코어리스 모터 및 소형 서보 시스템
코어리스 모터는 낮은 관성, 컴팩트한 구조, 반응성 모션을 우선시하는 응용 분야에 사용됩니다. 소형 엔코더는 귀중한 설치 공간을 보존하면서 샤프트 위치 피드백을 제공할 수 있습니다. 엔지니어는 엔코더의 샤프트 인터페이스, 속도 등급 및 통신 요구 사항을 모터 어셈블리에 맞춰야 합니다.
로봇의 손재주
로봇 손에는 손가락 움직임을 조정하고 명령 변경에 응답해야 하는 여러 개의 소형 관절이 포함되어 있습니다. 절대 위치 피드백은 컨트롤러가 관절 위치를 결정하고 반복 가능한 움직임을 개선하는 데 도움이 될 수 있습니다. 최종 결과는 전체 감지, 기계 및 제어 아키텍처에 따라 달라집니다.
ZR 모듈 및 소형 모션 메커니즘
ZR 모듈 및 기타 정밀 메커니즘은 제한된 설치 공간에 회전 및 선형 운동을 통합하는 경우가 많습니다. 소형 인코더는 모터 또는 변속기 어셈블리의 회전 피드백을 지원하여 제어 시스템이 기계의 작동 요구 사항에 따라 동작을 조정할 수 있도록 돕습니다.
기타 잠재적인 응용 분야
- 소형 산업 자동화 장비.
- 정밀한 위치 결정 메커니즘.
- 소형 로봇 조인트 및 액추에이터.
- 소형 DC 서보 모터 어셈블리.
- 다회전 회전 피드백이 필요한 특수 장비입니다.
엔지니어는 사용 가능한 피드백 기술을 더 폭넓게 살펴보기 위해 광전 인코더 제품 범주를 탐색할 수도 있습니다.
올바른 인코더를 선택하는 방법
인코더를 선택하려면 분해능이나 최대 속도를 비교하는 것 이상이 필요합니다. 신뢰할 수 있는 선택 프로세스는 기계 설계 및 제어 시스템의 기능 요구 사항에서 시작됩니다.
- 측정 범위를 정의합니다.회전당 필요한 각도 분해능과 측정해야 하는 총 회전 수를 결정합니다.
- 정확도 요구사항을 확인하세요.분해능, 절대 정확도, 반복성 및 허용 가능한 위치 오류를 구별합니다.
- 기계적 치수를 확인하십시오.외경, 전체 높이, 샤프트 직경, 중공 치수, 장착 나사 및 허용 샤프트 변위를 확인하십시오.
- 통신 호환성을 확인하십시오.RS485 인터페이스, 지원되는 통신 프로토콜, 전송 속도, 데이터 형식 및 컨트롤러 구성을 확인하십시오.
- 전기 요구 사항을 평가합니다.공급 전압, 전류 소비, 커넥터 설계, PCB 풋프린트, 전기적 소음 상태를 확인하세요.
- 작동 조건을 검토하십시오.작동 온도, 보호 등급, 회전 속도 및 설치 환경을 용도에 맞게 조정하십시오.
- 정전 동작을 확인하십시오.선택한 모델이 전원 중단 및 재시동 중에 다중 회전 정보를 처리하는 방법을 결정합니다.
애플리케이션에 다른 측정 기술이 필요한 경우 앱솔루트 단일 회전 광전 엔코더 또는 앱솔루트 유도 엔코더와 설계를 비교하십시오. 이러한 대안은 다양한 피드백 요구 사항을 충족하며 실제 시스템 설계와 비교하여 평가되어야 합니다.
설치 및 통합 고려 사항
고해상도 엔코더라도 잘못된 기계적 설치나 호환되지 않는 컨트롤러를 보완할 수는 없습니다. 구조화된 통합 프로세스는 센서를 보호하고 모션 피드백의 일관성을 향상시키는 데 도움이 됩니다.
- 기계적 정렬:엔코더 샤프트와 모터 샤프트를 올바르게 정렬하고 지정된 방사형 및 축 변위 제한 내에서 유지하십시오.
- 안전한 장착:권장되는 장착 방법을 사용하고 하우징이나 PCB 연결에 과도한 힘을 가하지 마십시오.
- 전력 품질:지정된 공급 전압을 유지하고 적절한 접지 및 소음 제어 방법을 사용하십시오.
- 통신 테스트:데이터 형식, 전송 속도, 응답 타이밍 및 컨트롤러 측 오류 처리를 확인합니다.
- 직위 확인:시운전 중 및 대표적인 작동 조건 전반에 걸쳐 보고된 위치를 적절한 참조와 비교하십시오.
- 환경 보호:공개된 IP40 보호 등급을 고려하고 애플리케이션에 필요한 경우 추가 인클로저 보호를 제공하십시오.
새로운 설계의 경우 테스트에서는 시작, 정상 작동, 방향 변경, 최대 예상 속도 및 전원 중단 후 복구를 다루어야 합니다. 이러한 점검은 장비가 생산에 들어가기 전에 통합 문제를 식별하는 데 도움이 됩니다.
자주 묻는 질문
1. 앱솔루트 멀티턴 엔코더와 증분형 엔코더의 주요 차이점은 무엇입니까?
절대 다중 회전 인코더는 지정된 범위 내의 각도 위치와 회전 정보를 포함하는 코딩된 위치를 보고합니다. 증분 인코더는 신호 변경을 통해 움직임을 보고하며 일반적으로 절대 위치를 설정하기 위해 참조 또는 신뢰할 수 있는 계산 전략이 필요합니다. 가장 적합한 선택은 애플리케이션의 시작 동작, 위치 지정 요구 사항 및 컨트롤러 설계에 따라 달라집니다.
2. EC-Micro 앱솔루트 멀티턴 광전 엔코더는 어떤 해상도를 지원합니까?
공개된 EC-Micro 사양에는 17비트 해상도 구성이 포함되어 있습니다. 제품 정보에는 다양한 다중 회전 범위와 관련된 23비트 구성도 나열되어 있습니다. 구매 전 정확한 모델과 구성을 확인하시고, 해상도는 절대 정확도와 동일하지 않다는 점을 기억하세요.
3. 이 엔코더는 높은 회전 속도에서 작동할 수 있습니까?
게시된 최대 허용 속도는 20,000RPM입니다. 실제 작동 성능은 기계 조립, 장착 공차, 전기 인터페이스 및 컨트롤러에 따라 달라집니다. 엔지니어는 의도된 작동 조건에서 전체 시스템을 검증해야 합니다.
4. 소형 다회전 광전 엔코더로 가장 큰 이점을 얻는 애플리케이션은 무엇입니까?
일반적인 응용 분야에는 코어리스 모터, 로봇 손재주, ZR 모듈, 소형 서보 시스템 및 소형 자동화 장비가 포함됩니다. 이러한 시스템은 설치 공간이 제한적일 때 이점을 얻을 수 있지만 정확한 회전 위치 피드백이 여전히 필수적입니다.
5. 구매자가 주문하기 전에 무엇을 확인해야 합니까?
구매자는 해상도, 다중 회전 범위, 통신 프로토콜, 치수, 샤프트 호환성, 작동 속도, 공급 전압, 보호 등급, 작동 온도 및 전력 손실 동작을 확인해야 합니다. 모터 모델, 설치 도면 및 컨트롤러 사양을 제공하면 공급업체가 호환 가능한 구성을 추천하는 데 도움이 될 수 있습니다.
결론: 올바른 모션 피드백 솔루션 찾기
절대 다중 회전 광전 인코더는 소형 고성능 모션 제어 시스템에서 정밀한 회전 피드백을 지원할 수 있습니다. 광학 감지, 다중 회전 측정, 고해상도 출력 및 소형 구조가 결합되어 로봇 공학, 코어리스 모터 및 공간이 제한된 자동화 장비에 적합한 옵션입니다. 그러나 성공적인 구현은 올바른 구성을 선택하고 전체 기계 및 전기 시스템을 검증하는 데 달려 있습니다.
징위에의 모션 제어 솔루션은 고급 자동화 애플리케이션 전반에 걸쳐 까다로운 통합 요구 사항을 해결하도록 설계되었습니다. 새 프로젝트를 위해 소형 엔코더를 평가하거나 기존 모션 제어 시스템을 업그레이드하는 경우 제품 사양을 검토하고저희에게 연락주세요해상도, 샤프트 치수, 통신 인터페이스 및 사용자 정의 요구 사항을 논의합니다. 장비에 적합한 엔코더 솔루션을 식별하는 데 도움이 되도록 애플리케이션 세부 정보를 공유하십시오.
