기사 요약: A 유성 조인트 모듈로봇 시스템에서 토크, 제어된 움직임 및 안정적인 위치 지정을 제공하도록 설계된 통합 모션 제어 솔루션입니다. 지능형 로봇이 산업 자동화, 휴머노이드 로봇 공학 및 모바일 장비에 더욱 널리 사용됨에 따라 성능, 비용 및 통합 복잡성의 균형을 맞추려면 올바른 조인트 아키텍처를 선택하는 것이 필수적입니다.씨모션프레임리스 토크 모터, 유성 감속기, 듀얼 자기 엔코더 피드백 및 전용 드라이버를 결합한 유성 조인트 모듈을 개발합니다. 이 기사에서는 엔지니어 및 산업 장비 제조업체를 위한 작동 원리, 주요 사양, 응용 시나리오 및 실제 선택 고려 사항을 살펴봅니다.
유성 조인트 모듈은 로봇 조인트 주위의 회전 운동을 생성하고 제어하는 통합 전기 기계 어셈블리입니다. 엔지니어가 모든 모션 구성 요소를 독립적으로 소싱하고 조립하도록 요구하는 대신 통합 모듈은 여러 필수 요소를 조정된 장치로 결합합니다.
일반적인 구성에는 프레임 없는 토크 모터, 유성 기어박스, 엔코더 피드백 시스템 및 전용 모터 드라이버가 포함됩니다. 이러한 구성 요소는 전기 에너지를 제어된 기계 동작으로 변환하는 동시에 토크 전달 및 위치 모니터링을 지원합니다.

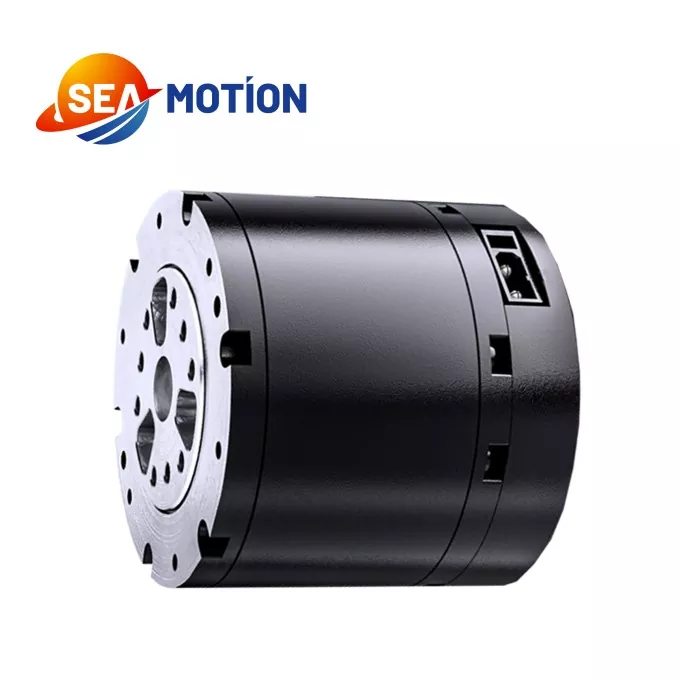

씨모션은 산업용 로봇 정밀 제어를 위해 설계된 유성 조인트 모듈을 제공합니다. 유성 감소 아키텍처는 구조적 단순성과 비용 효율성을 강조하므로 불필요하게 복잡한 기계적 통합 없이 신뢰할 수 있는 조인트 작동이 필요한 장비 개발자에게 잠재적인 옵션이 됩니다.
모든 모듈의 적합성은 궁극적으로 정격 작동 조건, 기계적 인터페이스, 제어 요구 사항 및 대상 애플리케이션의 요구 사항에 따라 달라집니다.
로봇 관절의 성능은 기계식 변속기, 모터, 피드백 장치 및 제어 전자 장치의 조화로운 작동에 따라 달라집니다. 각 구성 요소는 전체 모션 제어 프로세스에 기여합니다.
모터는 전원을 공급받아 회전력을 발생시킵니다. 프레임 없는 설계는 주변 하우징, 장착 구조 및 열 관리가 적절하게 엔지니어링된 경우 장비 제조업체가 모터를 소형 기계 조립품에 통합하는 데 도움이 될 수 있습니다.
유성 기어박스는 중앙 태양 기어, 주변 유성 기어 및 링 기어를 사용하여 동작을 전달합니다. 구성 및 감속비에 따라 기어박스는 사용 가능한 출력 토크를 높이면서 출력 속도를 줄입니다. 이는 제어된 움직임과 실제 토크 밀도가 필요한 로봇 관절에 유성 전달 장치를 유용하게 만듭니다.
인코더는 제어 시스템에 동작 관련 피드백을 제공합니다. SEA MOTION의 지정된 구성에는 두 개의 자기 인코더가 통합되어 통합 어셈블리 내에서 모션 감지를 지원합니다. 정확한 피드백 기능과 제어 아키텍처는 선택한 모델에 대한 기술 문서를 참조하여 확인해야 합니다.
드라이버는 제어 명령과 사용 가능한 피드백에 따라 모터 작동을 관리합니다. 일치하는 드라이버를 통합하면 시스템 개발을 단순화하고 구성 요소 일치 작업을 줄이며 검증되지 않은 독립 장치 조합을 조립하는 것보다 더 일관된 시운전을 지원할 수 있습니다.
전체 시스템을 위해 엔지니어는 컨트롤러 호환성, 통신 인터페이스, 전기 보호 및 애플리케이션에 필요한 제어 기능도 확인해야 합니다.
기술 사양은 유성 조인트 모듈이 로봇의 작동 요구 사항을 충족할 수 있는지 여부를 평가하기 위한 기반을 제공합니다. SEA MOTION의 유성 조인트 모듈에 대해 다음 값이 게시되어 있으며 구매하려는 정확한 구성과 비교하여 확인해야 합니다.
| 매개변수 | 공개된 사양 | 공학적 중요성 |
|---|---|---|
| 정격전압 | 48V | 공칭 전기 공급 참조 |
| 작동 전압 범위 | 24~60V | 전력 시스템 호환성을 정의하는 데 도움이 됩니다. |
| 정격 출력 전력 | 140W ±10% | 출력 전력 계획에 대한 참조 |
| 정격 토크 | 5N·m | 지속적인 작동 요구 사항에 대한 참조 |
| 피크 토크 | 14N·m | 단기 토크 요구에 대한 참조 |
| 무부하 속도 | 315rpm ±10% | 지정된 무부하 조건에서의 속도를 나타냅니다. |
| 정격 부하 속도 | 260rpm ±10% | 정격 부하에서의 작동 참고 사항 |
| 기어비 | 10:1 | 변속기 감소율을 정의합니다. |
| 드라이브 유형 | DSP | 게시된 드라이버 유형을 식별합니다. |
| 인코더 구성 | 자기 인코더 2개 | 피드백 기반 모션 제어 지원 |
| 무게 | 310g±3g | 이동량 및 공동 포장과 관련 |
| 작동 온도 | -20°C ~ 50°C | 게시된 작동 온도 범위를 정의합니다. |
| 작동 습도 | 5%~85% | 환경계획 참고자료 |
중요한 엔지니어링 참고 사항:정격 토크와 피크 토크는 서로 다른 작동 조건을 나타냅니다. 피크 토크는 연속 부하 정격으로 취급되어서는 안 됩니다. 게시된 부하 지속 시간 정보에는 정격 작동으로 5N·m, 120초 동안 7N·m, 18초 동안 10N·m, 10초 동안 12N·m, 5초 동안 14N·m가 나와 있습니다. 실제 작동 한계, 냉각 조건, 듀티 사이클 및 허용 과부하 빈도는 제조업체를 통해 확인해야 합니다.
자세한 내용은 공식 SEA MOTION 유성 조인트 모듈 제품 페이지를 참조하세요.
통합 유성 조인트 모듈은 기계적 변속기와 전자 모션 제어 구성 요소를 함께 결합하여 로봇 시스템 개발을 단순화할 수 있습니다. 실질적인 이점은 애플리케이션과 시스템 통합 품질에 따라 달라집니다.
통합 편의성과 보장된 시스템 성능을 구별하는 것이 중요합니다. 최종 정확도, 강성, 서비스 수명, 소음 및 열적 거동은 전체 기계 및 전기 설계에 따라 달라집니다.
유성 조인트 모듈은 제어된 회전 운동, 반복 가능한 작동, 성능과 비용 간의 적절한 균형이 필요한 로봇 응용 분야와 관련이 있습니다. SEA MOTION은 유성 조인트 모듈에 대한 여러 응용 분야를 식별합니다.
휴머노이드 로봇은 여러 관절을 사용하여 팔, 다리 및 신체 움직임을 조정합니다. 적절한 유성 조인트 모듈은 토크 용량, 속도, 질량 및 기계적 치수가 설계 요구 사항을 충족할 때 선택된 조인트에 대한 작동을 제공할 수 있습니다.
4족 로봇은 균형을 유지하고 다양한 표면을 탐색하기 위해 조정된 다리 움직임에 의존합니다. 조인트 선택은 충격 부하, 가속도, 반복되는 토크 피크, 걷기 또는 달리기와 관련된 듀티 사이클을 고려해야 합니다.
협동 팔에는 여러 축에 걸쳐 제어된 움직임이 필요합니다. 엔지니어는 전체 로봇의 페이로드, 도달 범위, 관절 속도, 위치 요구 사항 및 안전 기능을 고려하여 적합한 축에 대한 유성 관절 모듈을 평가할 수 있습니다.
자동화된 피킹 시스템은 집기, 들어올리기, 운반 및 풀기 작업을 조정하기 위해 예측 가능한 움직임이 필요합니다. 적절하게 선택된 모듈은 장비 설계자가 조립 복잡성을 관리하는 데 도움을 주는 동시에 이러한 작업을 지원할 수 있습니다.
모바일 로봇 플랫폼과 특정 전기 이동성 시스템도 소형 전기 기계 액추에이터를 사용합니다. 이러한 응용 분야에서 엔지니어는 기계적 부하, 진동 노출, 전력 소비, 환경 보호 및 의도된 작동 주기에 대한 모듈의 적합성을 신중하게 확인해야 합니다.
모든 모듈이 모든 애플리케이션에 적합한 것은 아닙니다. 실외 작업, 충격이 심한 이동, 세척 환경 및 안전이 중요한 로봇 시스템에는 제품 범주만을 기반으로 한 가정이 아닌 구체적인 검증이 필요합니다.
유성 조인트 모듈을 선택하려면 최대 토크나 구매 가격을 비교하는 것 이상이 필요합니다. 구조화된 평가는 대형화, 과열, 제어 비호환성 및 조기 기계적 마모의 위험을 줄이는 데 도움이 됩니다.
부하 프로필, 목표 속도, 모션 사이클, 설치 도면 및 제어 요구 사항을 포함하여 명확한 애플리케이션 개요를 공급업체에 제공하면 적절한 구성을 더 쉽게 평가할 수 있습니다.
유성 및 조화 결합 아키텍처는 중복되지만 서로 다른 엔지니어링 우선순위를 처리합니다. 올바른 선택은 변속기 특성, 포장, 정밀도, 토크 요구 사항 및 예산의 상대적 중요성에 따라 달라집니다.
| 평가요소 | 유성 조인트 모듈 | 하모닉 조인트 모듈 |
|---|---|---|
| 전송 원리 | 유성기어 감소 | 고조파 기어 감소 |
| 디자인 우선순위 | 실용적인 비용과 토크 전달 | 정밀 지향 모션 및 컴팩트한 통합 |
| 백래시 고려 사항 | 기어박스 설계 및 제조 공차에 따라 다름 | 낮은 백래시가 중요할 때 종종 선택됩니다. |
| 토크와 속도 | 기어비, 모터, 부하 조건에 따라 다름 | 모델, 감속비, 작동 조건에 따라 다름 |
| 선택 초점 | 부하 용량, 효율성, 비용 및 작동 주기 | 포지셔닝 요구 사항, 백래시, 포장 및 하중 조건 |
이 비교는 모델별 테스트를 대체하기보다는 정성적입니다. 두 아키텍처 모두 보편적으로 우수하지는 않습니다. 엔지니어는 구매 결정을 내리기 전에 검증된 토크 속도 곡선, 백래시 데이터, 효율성, 강성, 열 제한 및 서비스 수명 정보를 비교해야 합니다.
씨모션의 Harmonic Joint Module을 탐색하여 대체 전송 접근 방식을 이해하고 로봇 시스템에 더 적합한 설계를 논의하십시오.
주요 기능은 기계적 조인트에서 제어된 회전 작동을 제공하는 것입니다. 모터, 유성 감속기, 피드백 인코더 및 드라이버를 통합함으로써 이 모듈은 로봇 시스템이 관절 움직임을 생성하고 관리하는 데 도움을 줍니다.
공시된 정격 토크는 5N·m이며, 최대 토크는 14N·m입니다. 이 값은 다양한 작동 조건을 나타냅니다. 시스템 설계 시 더 높은 토크 작동의 허용 기간과 빈도를 고려해야 합니다.
공표된 정격 전압은 48V이고 작동 전압 범위는 24~60V입니다. 전원 공급 장치와 관련 전자 장치는 필요한 전류, 과도 수요 및 적용 가능한 보호 요구 사항도 지원해야 합니다.
모터, 엔코더 시스템 및 전용 드라이버를 통해 피드백 기반 모션 제어를 지원할 수 있습니다. 실제 위치 정확도와 반복성은 전체 구성, 기어박스 특성, 제어 튜닝 및 기계 구조에 따라 달라집니다. 정확한 포지셔닝이 필수적인 경우 모델별 성능 데이터를 요청하세요.
잠재적인 응용 분야에는 휴머노이드 로봇, 4족 로봇, 협동 팔, 피킹 로봇 및 지능형 모바일 장비가 포함됩니다. 애플리케이션의 부하 프로필, 속도, 환경 조건 및 안전 요구 사항을 기준으로 적합성을 평가해야 합니다.
필요한 토크와 속도, 작동 주기, 전원 공급 장치, 기계 인터페이스, 제어 프로토콜 및 환경 조건을 제조업체와 공유하십시오. 주문하기 전에 최신 데이터시트를 요청하고 목록에 없는 사양을 명확히 하십시오.
문의 사항을 제출하려면 공식 유성 조인트 모듈 제품 페이지를 방문하세요. 정확한 견적을 위해 대상 애플리케이션, 예상 주문 수량, 기술 요구 사항 및 선호하는 배송 일정을 제공하십시오.
유성 조인트 모듈은 통합 작동, 제어된 토크 전달 및 비용에 민감한 시스템 설계가 필요한 로봇 장비를 위한 실용적인 모션 제어 솔루션이 될 수 있습니다. 프레임리스 토크 모터, 유성 감속기, 듀얼 자기 인코더 피드백 및 전용 드라이버를 결합함으로써 SEA MOTION은 로봇 조인트 및 지능형 자동화 장비를 개발하는 엔지니어에게 통합 옵션을 제공합니다. 성공적인 구현은 여전히 모듈의 검증된 사양을 실제 기계 부하, 동작 프로필, 제어 아키텍처 및 작업 환경과 일치시키는 데 달려 있습니다. 새로운 로봇의 유성 조인트 모듈을 평가하거나 기존 자동화 시스템을 업그레이드하는 경우 SEA MOTION 및저희에게 연락주세요제품 사양, 애플리케이션 적합성 및 프로젝트 견적을 논의합니다.
-
