씨모션고성능을 개발하다리드라이브 모터 근처산업 자동화, 정밀 가공, 고속 포지셔닝을 위한 솔루션입니다. 기존의 기계적 전달 메커니즘 없이 직접적인 선형 모션을 제공함으로써 이러한 모터는 장비 제조업체가 위치 지정 정확도, 동적 응답 및 생산 효율성을 향상시키는 데 도움이 됩니다.
선형 구동 모터는 전기 에너지를 직선 운동으로 직접 변환하므로 볼 나사, 벨트, 랙 앤 피니언 메커니즘과 같은 중간 전달 구성 요소가 필요하지 않습니다. 이 직접 구동 아키텍처는 기계적 백래시 및 변속기 관련 마모를 줄이는 동시에 높은 가속도, 반복 가능한 위치 지정 및 응답성 모션 제어를 가능하게 합니다. 반도체 제조 및 레이저 절단부터 전자 조립 및 자동화 검사에 이르기까지 선형 모터는 정밀도와 처리량을 요구하는 응용 분야에서 점점 더 가치가 높아지고 있습니다. 이 가이드에서는 선형 드라이브 모터의 작동 방식을 설명하고, 일반적인 모터 구성을 비교하고, 산업 응용 분야를 간략하게 설명하고, 엔지니어가 솔루션을 선택할 때 평가해야 하는 필수 요소를 식별합니다.
선형 구동 모터는 직선 운동으로 변환되어야 하는 회전 운동을 생성하는 대신 선형 추력을 직접 생성하는 전자기 액추에이터입니다. 일반적으로 이는 권선되지 않은 회전 모터로 이해됩니다. 활성 전자기 구성 요소는 선형 경로를 따라 배열되어 움직이는 구성 요소가 자기 트랙을 따라 이동할 수 있습니다.
일반적인 영구 자석 선형 모터의 주요 구성 요소는 다음과 같습니다.
볼 스크류에 연결된 기존 회전 모터와 달리 직접 구동 선형 모터에는 회전-선형 전달 메커니즘이 필요하지 않습니다. 이는 기계적 간격, 전송 규정 준수 또는 속도 제한이 성능에 영향을 미치는 기계에 특히 매력적입니다.
씨모션 선형 구동 모터 제품군을 살펴보고 사용 가능한 구성과 기술 매개변수를 검토하세요.
선형 구동 모터의 작동 원리는 전자기력을 기반으로 합니다. 서보 드라이브가 모터 권선에 제어된 전류를 공급하면 결과적인 자기장이 영구 자석 또는 해당 자석 구조와 상호 작용하여 선형 추력을 생성합니다.
모션 프로세스는 일반적으로 다음 네 단계를 따릅니다.
모터가 직접 선형 운동을 생성하기 때문에 시스템은 변속기 관련 백래시 및 나사 피치 오류를 방지합니다. 그러나 전반적인 위치 결정 정확도는 여전히 엔코더, 서보 튜닝, 가이드웨이 품질, 열 안정성, 장착 정밀도 및 기계 구조에 따라 달라집니다.
빠른 가속과 빈번한 방향 변경이 필요한 애플리케이션의 경우, 이 직접 구동 원리는 모터와 제어 시스템의 크기가 올바른 경우 동적 응답을 개선하고 정착 시간을 단축할 수 있습니다.
다이렉트 드라이브는 기존의 전달 메커니즘에서 발생하는 백래시를 제거합니다. 적절한 리니어 엔코더, 견고한 기계 구조 및 잘 조정된 서보 컨트롤러와 함께 사용하면 리니어 모터는 정밀 제조를 위해 고도로 반복 가능한 위치 지정을 지원할 수 있습니다.
추가적인 회전-선형 전송 단계 없이 선형 모터는 명령된 움직임에 신속하게 반응할 수 있습니다. 이 기능은 짧은 행정 위치 지정, 고주파 왕복 운동 및 처리 스테이션 간 빠른 이동이 필요한 생산 라인에 유용합니다.
리니어 모터는 볼스크류 백래시나 벨트 장력을 정기적으로 조정할 필요가 없습니다. 또한 변속기 부품의 마모도 제거합니다. 선형 가이드, 베어링, 냉각 시스템, 케이블 및 피드백 장치에는 여전히 검사 및 유지 관리가 필요할 수 있습니다.
직접 추력 생성은 변속기로 인한 진동 및 모션 불규칙성을 줄일 수 있습니다. 레이저 절단, 광학 검사, 정밀 분배와 같은 응용 분야에서 안정적인 모션은 일관된 처리 조건을 유지하는 데 도움이 됩니다.
선형 드라이브 모터는 소형 포지셔닝 스테이지, 장거리 이동 축, 갠트리 시스템 및 특수 자동화 장비에 통합될 수 있습니다. 적합성은 사용 가능한 설치 공간, 필요한 추력, 열 설계 및 가이드 구성에 따라 달라집니다.
다양한 모터 구조는 힘 밀도, 인력, 열적 거동 및 모션 부드러움의 다양한 조합을 제공합니다. SEA MOTION은 다양한 장비 요구 사항에 맞는 여러 선형 드라이브 모터 구성을 식별합니다.
| 모터 시리즈 | 구조 설계 | 주요 선택 고려 사항 | 잠재적인 응용 |
|---|---|---|---|
| SMJ | 편평한 자석, 철심 디자인 | 추력 요구 사항, 자기 인력 및 구조적 강성을 평가합니다. | 산업 자동화 및 정밀 가공 |
| SMUC | 중간 자기, 철심 디자인 | 사용 가능한 장착 공간, 힘 요구 사항 및 축 레이아웃을 고려하십시오. | 전문 포지셔닝 시스템 및 자동화 장비 |
| SMU-H | 양면 자기, 철심 디자인 | 힘 출력, 자기 균형 및 기계적 통합을 평가합니다. | 높은 동적 산업용 모션 시스템 |

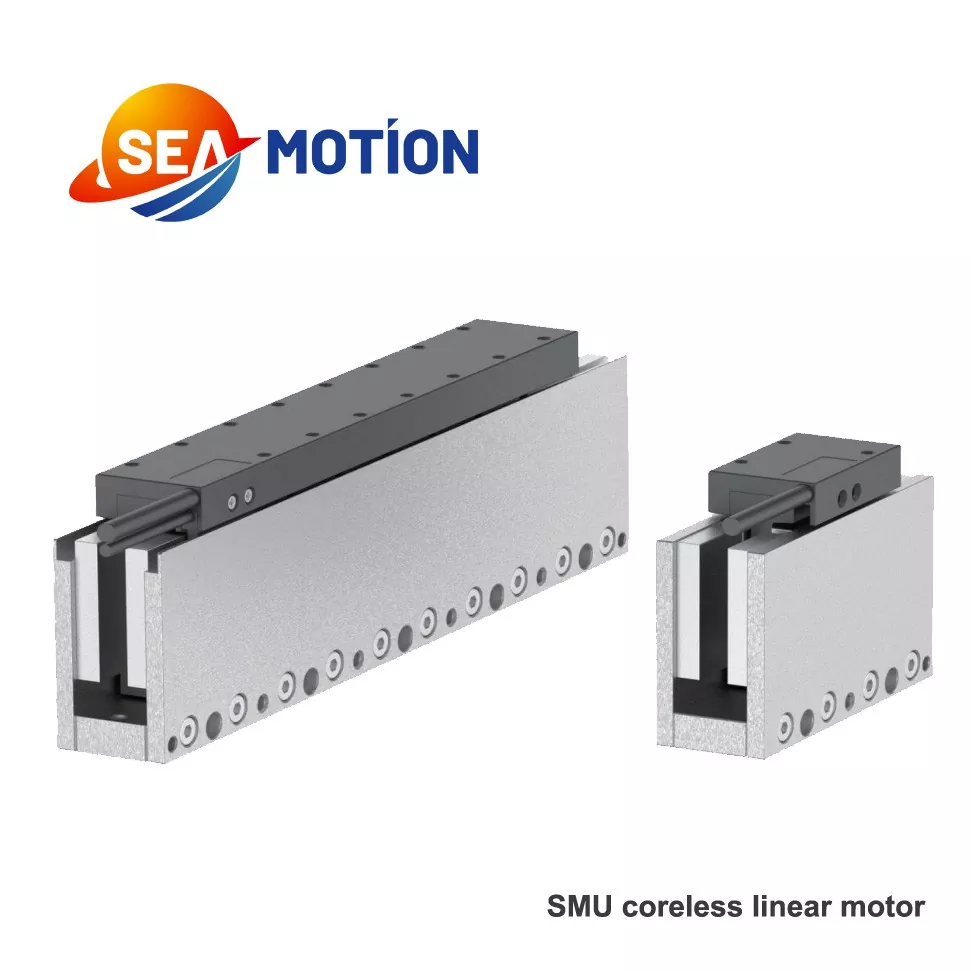

| SMU | 양면 자기식, 무철식 디자인 | 낮은 코깅, 부드러운 움직임, 열 관리 고려 | 정밀한 위치 지정 및 민감한 검사 프로세스 |
| SMJE / SMJD | 반폐쇄형/완전밀폐형 구성 | 환경 보호, 접근 및 설치 요구 사항을 확인하세요. | 보다 밀폐된 모터 배열이 필요한 장비 |
이 표는 보편적인 성과 순위가 아닌 초기 선택 프레임워크를 제공합니다. 설계를 마무리하기 전에 제조업체와 현재 모델 사양, 환경 요구 사항 및 적용 적합성을 확인하십시오.
자세한 시리즈 정보를 보려면 SEA MOTION 선형 모터 페이지를 방문하세요.
웨이퍼 핸들링, 정밀 검사, 다이 본딩 및 디스플레이 패널 처리에는 정확한 이동과 반복 가능한 위치 지정이 필요합니다. 선형 모터는 빠르고 제어된 이동을 제공하고 전송 관련 동작 오류를 줄여 이러한 작업을 지원할 수 있습니다.
레이저 가공 장비와 고정밀 공작 기계에는 빠른 움직임, 제어된 가속, 정확한 경로 추적이 필요한 경우가 많습니다. 직접 구동 선형 축은 처리량을 향상시키고 기계식 변속기 시스템과 관련된 위치 오류를 줄이는 데 도움이 됩니다.
자동화된 픽 앤 플레이스 시스템, 디스펜싱 기계, 부품 조립 라인 및 육안 검사 장비는 일관된 동작에 의존합니다. 선형 구동 모터는 높은 주기의 작동과 처리 위치 간의 정확한 이동을 지원할 수 있습니다.
배터리 제조 및 태양전지 생산에는 반복적인 위치 지정, 정렬, 적층 및 검사가 포함됩니다. 적절하게 설계된 선형 모터 시스템은 자동화 생산의 가속도 및 주기 시간 요구 사항을 충족하면서 반복성을 유지하는 데 도움이 될 수 있습니다.
이미징 플랫폼, 실험실 자동화 및 정밀 측정 장비는 부드럽고 제어 가능한 움직임의 이점을 누릴 수 있습니다. 설계자는 소음, 진동, 온도 상승, 청결도 및 응용 분야별 안전 요구 사항도 고려해야 합니다.
씨모션은 또한 고정밀 레이저 절단, 시각적 인식 및 검사 시스템을 포함하여 선형 구동 모터 기술을 기반으로 한 장비를 개발합니다.
적합한 모터를 선택하려면 최대 속도나 최대 추력을 비교하는 것 이상이 필요합니다. 엔지니어는 하중, 가이드웨이, 서보 드라이브, 피드백 장치 및 열 관리 시스템을 포함한 전체 모션 축을 평가해야 합니다.
가속력의 유용한 시작점은 다음과 같습니다.
필요한 가속력 = 이동질량 × 가속도
예를 들어, 20kg의 움직이는 어셈블리를 10m/s²로 가속하려면 마찰, 중력, 프로세스 힘 및 기타 손실을 고려하기 전에 200N의 순 가속력이 필요합니다. 최종 모터 선택에서는 연속 추력과 최대 추력을 구별하고 전체 축이 필요한 동작 프로필을 충족할 수 있는지 확인해야 합니다.
제조업체의 선형 구동 모터 사양을 검토하고 부하 또는 듀티 사이클이 요구되는 경우 엔지니어링 지원을 요청하십시오.
| 평가요소 | 선형 구동 모터 | 볼 스크류 또는 벨트 드라이브 |
|---|---|---|
| 모션 생성 | 직접 선형 전자기 추력 | 선형 이동으로 변환된 회전 운동 |
| 전송 백래시 | 기계적 변속기 백래시 없음 | 디자인, 구성요소, 조정에 따라 다름 |
| 동적 응답 | 높은 가속력과 빠른 응답성을 지원할 수 있습니다. | 변속기 관성, 강성 및 기계 설계로 인해 제한됨 |
| 기계적 마모 | 볼스크류 또는 벨트 전동 마모 없음 | 변속기 부품은 시간이 지남에 따라 마모될 수 있습니다. |
| 열적 고려사항 | 코일 방열 및 자석 온도 평가가 필요함 | 모터, 베어링, 나사 및 변속기 가열에 대한 평가가 필요함 |
| 초기 투자 | 전체 시스템 설계에 따라 더 높을 수 있음 | 기존 포지셔닝 작업에 경제적일 수 있음 |
| 가장 적합한 애플리케이션 | 고속, 고정밀, 까다로운 모션 프로파일 | 범용 포지셔닝 및 비용에 민감한 시스템 |
선형 구동 모터가 자동으로 모든 기계에 가장 적합한 솔루션은 아닙니다. 볼 스크류와 벨트 드라이브는 특히 적당한 속도와 정확도가 프로세스 요구 사항을 충족하는 경우 많은 응용 분야에서 실용적입니다. 올바른 선택은 성능 목표, 시스템 아키텍처, 수명주기 비용 및 운영 환경에 따라 달라집니다.
직접 구동 모터는 여러 기계적 변속기 구성 요소를 제거하지만 설치 품질은 장기적인 성능에 여전히 중요합니다.
시운전하기 전에 의도한 속도, 가속도, 부하 및 듀티 사이클 범위에서 모터를 테스트하십시오. 대표적인 작동 조건에서 포지셔닝 성능과 온도를 기록합니다. 이러한 점검은 본격적인 생산 전에 통합 문제를 식별하는 데 도움이 됩니다.
주요 장점은 회전-선형 전송 메커니즘이 없는 직접적인 선형 운동입니다. 이는 변속기 백래시를 제거하고 높은 가속도, 정확한 위치 지정을 가능하게 하며 볼 나사 또는 벨트와 관련된 유지 관리를 줄일 수 있습니다.
예. 많은 선형 구동 모터는 빠른 가속, 높은 이동 속도 및 빈번한 방향 변경을 위해 설계되었습니다. 실제 성능은 모터 추력, 이동 질량, 서보 드라이브 기능, 엔코더 피드백, 기계적 강성 및 열 제한에 따라 달라집니다.
철심 모터는 철 자석 구조를 사용하여 높은 힘 밀도를 제공할 수 있지만 자기 인력과 코깅 특성을 고려해야 합니다. 무철 모터는 가동 코일 어셈블리의 철심을 제거하여 코깅을 줄이고 동작의 부드러움을 향상시킬 수 있습니다. 최선의 선택은 응용 분야의 추력, 정밀도 및 열 요구 사항에 따라 달라집니다.
모터는 기존 나사 또는 벨트 전동 구성 요소와 관련된 유지 관리를 제거합니다. 그러나 운영 환경 및 제조업체 권장 사항에 따라 전체 시스템에서 선형 가이드, 케이블, 인코더, 냉각 장비, 장착 하드웨어 및 기타 구성 요소를 검사해야 할 수도 있습니다.
페이로드, 이동 거리, 연속 및 최대 추력, 속도, 가속도, 위치 지정 정확도, 듀티 사이클 및 설치 조건을 정의하는 것부터 시작하십시오. 그런 다음 제조업체와 전기 호환성, 냉각 요구 사항, 피드백 옵션 및 기계적 통합을 확인합니다.
씨모션은 정밀 모션 애플리케이션을 위한 다양한 선형 모터 구성을 제공합니다. 적절한 권장 사항을 얻으려면 필요한 스트로크, 이동 질량, 목표 속도, 가속도, 위치 결정 정확도, 듀티 사이클 및 설치 제약 조건을 제공하십시오. 엔지니어링 팀은 이러한 세부 정보를 사용하여 적절한 구성을 식별하는 데 도움을 줄 수 있습니다.
선형 구동 모터는 직접적인 선형 추력, 반응성 모션 제어 및 변속기 관련 마모 감소를 제공함으로써 제조업체가 기존 변속기 시스템의 한계를 극복하는 데 도움을 줄 수 있습니다. 그 장점은 특히 반도체 장비, 정밀 가공, 레이저 가공, 전자 조립 및 자동화 검사와 관련이 있습니다. 성공적인 구현은 올바른 모터 구조 선택, 연속 및 최대 추력을 실제 부하에 일치시키고 모터를 적절한 가이드, 피드백, 서보 드라이브 및 열 관리와 통합하는 데 달려 있습니다.
기존 기계를 업그레이드하든 새로운 자동화 플랫폼을 개발하든 SEA MOTION은 애플리케이션에 대한 선형 드라이브 모터 옵션을 평가하는 데 도움을 줄 수 있습니다. 사용 가능한 구성 및 기술 매개변수를 검토하려면 공식 선형 드라이브 모터 제품 페이지를 방문하세요. 모델 선택, 성능 요구 사항 또는 프로젝트별 솔루션에 대한 도움이 필요한 경우저희에게 연락주세요귀하의 요구 사항을 논의하고 맞춤형 견적을 요청하십시오.
