징웨고급을 제공합니다프레임리스 토크 모터소형, 높은 토크, 직접 구동 모션 솔루션을 원하는 엔지니어 및 장비 제조업체를 위한 제품입니다. 기존 모터 하우징에서 회전자와 고정자를 분리함으로써 이 아키텍처는 로봇 공학, 반도체 장비, 의료 시스템, CNC 기계 및 기타 까다로운 응용 분야에 대한 보다 유연한 기계적 통합, 높은 동적 응답 및 정밀한 회전 동작을 가능하게 합니다.
프레임리스 토크 모터는 기존의 하우징 모터, 기어박스, 커플링 또는 벨트 변속기에 의존하지 않고 모터를 기계 구조 내부에 직접 배치하도록 설계되었습니다. 이 직접 구동 아키텍처는 기계적 변속기 손실을 줄이는 동시에 높은 토크 밀도, 낮은 로터 관성, 높은 강성 및 응답성 모션 제어를 제공할 수 있습니다. 최신 자동화 장비의 경우 권선 패턴, 자기 회로, 치수 및 배선 구성을 맞춤화할 수 있는 기능은 설치 공간, 포지셔닝 성능 및 기계적 통합이 중요한 경우 프레임리스 모터를 특히 유용하게 만듭니다.
2. 프레임리스 토크 모터가 중요한 이유는 무엇입니까?
6. 엔지니어는 어떻게 올바른 모터를 선택할 수 있습니까?

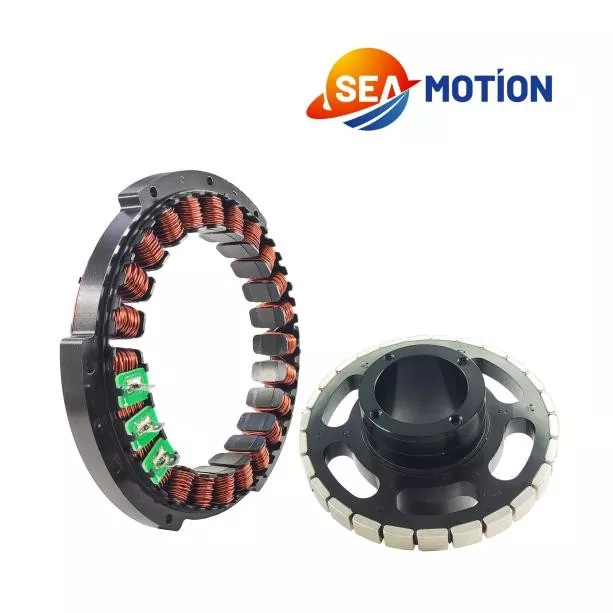

프레임리스 토크 모터는 완전한 하우징 모터가 아닌 주로 별도의 회전자 및 고정자 어셈블리로 공급되는 직접 구동 영구 자석 동기 모터입니다. 구성요소는 고객의 기계 구조에 직접 통합될 수 있으므로 기계 설계자는 애플리케이션에 따라 하우징, 베어링, 샤프트 배열, 엔코더 위치 및 기타 기계 요소를 결정할 수 있습니다.
부하에 토크를 전달하기 위해 기어박스, 커플링 또는 벨트가 필요한 경우가 많은 기존 서보 모터와 달리 프레임리스 설계는 전자기 토크 소스를 회전 지점에 직접 배치합니다. 이는 기계적 전달 경로를 단순화하고 기존 기어 구동 시스템과 관련된 백래시를 제거할 수 있습니다.
이 설계는 장비가 컴팩트한 구조, 높은 토크 대 볼륨 비율, 빠른 가속 및 감속 또는 정밀한 회전 위치 지정을 요구할 때 특히 유용합니다. 모델 및 권선 구성에 따라 사용 가능한 제품은 다양한 전압, 속도, 토크, 전류 및 전력 요구 사항을 충족할 수 있습니다.
산업용 장비가 소형화되고 지능화됨에 따라 기존 모터 배열은 기계적 한계를 초래할 수 있습니다. 완전한 서보 모터에는 하우징을 위한 설치 공간이 필요하며 추가 변속기 구성 요소가 필요할 수도 있습니다. 이러한 구성 요소는 모터와 부하 사이의 기계적 인터페이스 수를 증가시킵니다.
프레임리스 토크 모터는 또 다른 접근 방식을 제공합니다. 회전자와 고정자를 기계 구조에 내장할 수 있으므로 엔지니어는 표준 모터 본체를 중심으로 애플리케이션을 재설계하는 대신 애플리케이션을 중심으로 모터를 구축할 수 있습니다.
높은 토크 밀도는 엔지니어가 프레임리스 모터 기술을 고려하는 주요 이유 중 하나입니다. 불필요한 하우징과 변속기 부품을 제거함으로써 모터를 부하에 더 가깝게 통합할 수 있습니다. 이는 로봇 조인트, 회전 테이블, 반도체 스테이지 및 설치 공간이 제한된 기타 응용 분야에서 특히 유용합니다.
기존의 기어 기반 변속기 시스템은 백래시, 컴플라이언스 및 기계적 오류를 유발할 수 있습니다. 직접 구동 모터를 사용하면 이러한 변속기 구성 요소가 많이 필요하지 않습니다. 적절한 고해상도 피드백 장치 및 서보 컨트롤러와 결합하면 결과 시스템은 응답성이 뛰어난 위치 결정 성능을 제공할 수 있습니다.
낮은 회전자 관성으로 인해 모터의 속도가 빠르게 변경됩니다. 이 특성은 빈번한 시작-정지 주기, 빠른 위치 지정 또는 반복적인 방향 변경을 수행하는 장비에 유용합니다. 정밀 자동화에서는 더 빠른 응답으로 제어된 모션을 유지하면서 사이클 시간을 단축할 수 있습니다.
회전자와 고정자는 별도의 구성요소이기 때문에 설계자는 모터가 기계에 어떻게 장착되는지 더 자유롭게 결정할 수 있습니다. 케이블, 공압 라인, 광학 경로 또는 기타 구성 요소가 회전 어셈블리를 통과해야 하는 경우에도 중공 구조를 고려할 수 있습니다.
애플리케이션에 따라 다른 모터 특성이 필요합니다. 전문 공급업체는 권선 패턴, 자기 회로 설계, 포장 방법, 배선 배열 및 물리적 치수의 변화를 지원할 수 있습니다. 따라서 프레임리스 기술은 표준 장비와 전문 OEM 프로젝트 모두에 적합합니다.
정격 토크만으로 모터를 선택하는 것만으로는 충분하지 않습니다. 엔지니어는 전압, 속도, 연속 토크, 피크 토크, 전류, 열 조건, 회전자 관성 및 제어 요구 사항을 포함한 전체 작동 지점을 평가해야 합니다.
| 사양 | 중요한 이유 | 일반적인 엔지니어링 고려 사항 |
|---|---|---|
| 정격전압 | 전기 작동 요구 사항을 정의합니다. | 사용 가능한 서보 드라이브 및 전력 아키텍처 일치 |
| 정격 속도 | 지속적인 작동 능력을 결정합니다 | 필요한 작동 속도 및 가속 프로필을 고려하십시오. |
| 정격 토크 | 지속적인 토크 성능을 나타냅니다. | 부하 토크 및 적용 안전 여유를 포함합니다. |
| 피크 토크 | 단기간의 고부하 조건 지원 | 가속 및 동적 모션에 중요 |
| 정격전류 | 드라이브 및 열 요구 사항에 영향을 미칩니다. | 컨트롤러가 필요한 전류를 지속적으로 공급할 수 있는지 확인하십시오. |
| 피크 전류 | 단기 동적 출력을 결정합니다. | 드라이브 피크 전류 성능 확인 |
| 권선 매개변수 | 전기적 반응 및 제어 튜닝에 영향을 미침 | 선택한 서보 시스템과 모터 매개변수를 일치시키세요. |
예를 들어, 사용 가능한 구성은 0.05N·m 정격의 25LW01과 같은 소형 모터부터 3.3N·m의 정격 토크와 10N·m의 피크 토크를 제공하는 76ZWS03과 같은 대형 구성까지 다양합니다. 올바른 선택은 모터 크기보다는 전체 동작 프로필에 따라 달라집니다.
프레임리스 모터의 유연한 기계적 구조로 인해 많은 정밀 산업에 적합합니다. 일반적인 응용 분야는 다음과 같습니다.
제품 아키텍처 및 사용 가능한 구성에 대한 자세한 내용을 보려면 엔지니어가 다음을 검토할 수 있습니다.프레임리스 토크 모터 제품 페이지.
체계적인 선택 프로세스는 소형화, 과도한 가열 및 호환성 문제를 방지하는 데 도움이 됩니다. 모터 견적을 요청하기 전에 엔지니어는 다음 매개변수를 정의해야 합니다.
이러한 세부 정보를 기술 공급업체와 공유하면 공칭 모터 정격에만 의존하는 대신 실제 부하 프로필에 따라 모터 구성을 평가할 수 있습니다.
프레임리스 모터는 기계적 자유를 제공하지만 성공적인 통합에는 세심한 엔지니어링이 필요합니다. 회전자와 고정자는 적절한 동심도, 공극 제어, 기계적 강성 및 열 관리를 통해 설치되어야 합니다.
전기 조립도 마찬가지로 중요합니다. 고정자 권선은 드라이브에 올바르게 연결되어야 하며, 피드백 시스템은 모터의 기계적 위치와 정확하게 정렬되어야 합니다. 고속 애플리케이션의 경우 로터 구조 강도와 자석 유지도 신중하게 고려해야 합니다.
제조 공정에는 정밀 로터 가공, 자석 결합, 자동 또는 특수 권선, 권선 구성, 납땜, 진공 포팅, 접착제 경화, 표면 청소 및 전기 성능 테스트가 포함될 수 있습니다. 이러한 단계는 모터 일관성과 장기적인 신뢰성에 직접적인 영향을 미칩니다.
OEM 프로젝트의 경우 맞춤화가 차원 이상으로 확장될 수도 있습니다. 권선 패턴, 자기 회로 설계, 배선 방법 및 패키징 접근 방식은 장비 요구 사항에 따라 조정될 수 있습니다.
기존 서보 모터는 일반적으로 하우징, 샤프트, 베어링 및 기타 기계 요소를 완전한 모터 어셈블리에 통합합니다. 프레임리스 토크 모터는 주로 회전자와 고정자를 제공하므로 고객은 이러한 구성 요소를 기계에 직접 통합할 수 있습니다. 이는 보다 컴팩트한 다이렉트 드라이브 구조를 만들 수 있습니다.
예. 공급업체 및 애플리케이션에 따라 맞춤화에는 모터 치수, 권선 패턴, 자기 회로 설계, 배선 방법 및 포장이 포함될 수 있습니다. 맞춤형 솔루션은 로봇 공학, 정밀 스테이지, 의료 장비 및 특수 OEM 기계에 특히 유용합니다.
모터 자체는 통합 피드백 장치 없이 공급될 수 있지만 정밀 서보 애플리케이션에는 일반적으로 엔코더나 다른 피드백 솔루션이 필요합니다. 피드백 장치를 통해 컨트롤러는 회전자 위치를 모니터링하고 애플리케이션의 위치 지정 및 속도 요구 사항에 따라 모터를 조절할 수 있습니다.
예. 컴팩트한 구조, 직접 구동 기능, 높은 토크 밀도 및 유연한 기계적 통합으로 인해 로봇 관절에 매우 적합합니다. 엔지니어는 모터를 적절한 베어링, 인코더, 컨트롤러 및 구조 구성 요소와 결합하여 맞춤형 조인트 아키텍처를 만들 수 있습니다.
필요한 토크, 속도, 전압, 가속 프로필, 설치 치수, 듀티 사이클, 환경 조건, 피드백 요구 사항 및 예상 수량을 제공하십시오. 이러한 세부 정보는 공급업체가 적합한 모터 구성을 권장하고 잠재적인 열적 또는 기계적 제약을 조기에 식별하는 데 도움이 됩니다.
프레임리스 토크 모터는 직접 구동 성능, 컴팩트한 통합, 높은 토크 밀도, 낮은 기계적 백래시 및 동적 응답의 강력한 조합을 제공합니다. 로봇 공학, 반도체 장비, CNC 시스템, 의료 기기 및 기타 정밀 기계의 경우 엔지니어에게 전체 모션 아키텍처를 최적화할 수 있는 더 큰 자유를 제공합니다. 새로운 기계를 개발하거나 기존 회전축을 업그레이드하는 경우,저희에게 연락주세요토크, 속도, 치수, 전압 및 사용자 정의 요구 사항을 논의하고 응용 분야에 적합한 모션 솔루션을 찾으십시오.
