고정밀 자기 유도 기술; 단일 회전 또는 다중 회전 인코더;
아날로그 전류 출력 4-20mA, 0-20mA 또는 전압 출력 0-10V, 0-5V;
증분 신호 TTL 또는 HTL을 추가할 수 있습니다. 단일 회전 분해능은 최대 16비트, 다중 회전 분해능은 최대 14비트입니다.
뛰어난 충격 및 진동 저항;
역 단락 및 단락 보호로 설치 오류의 영향을 줄입니다.

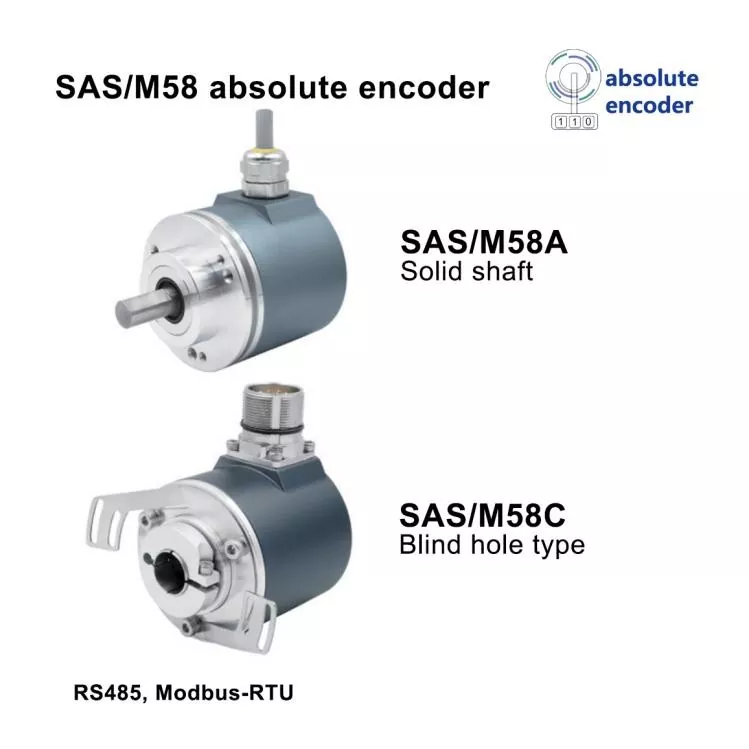

| 모델번호 | SAS/M58A / SAS/M58C |

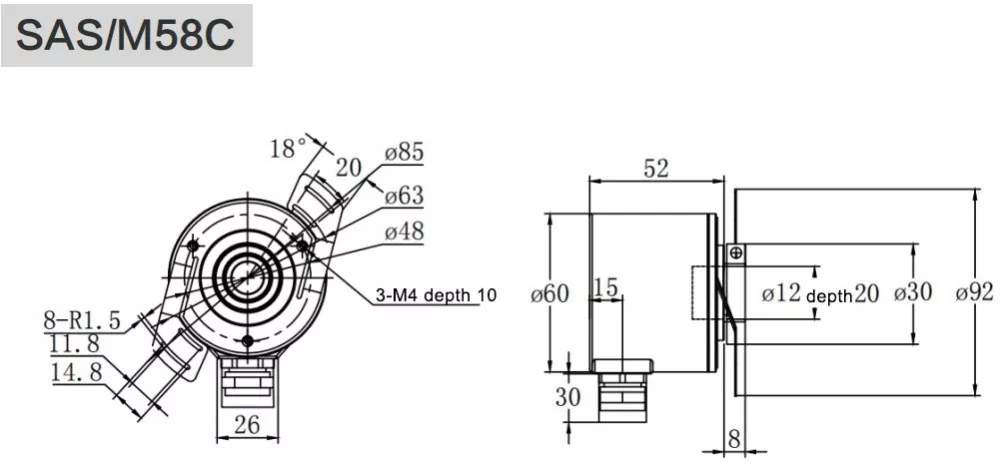

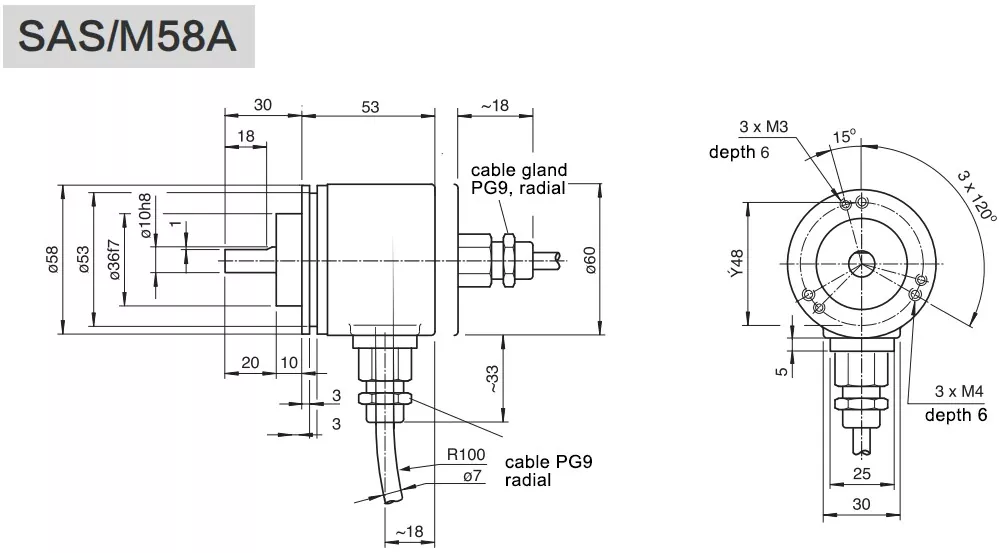

| 플랜지 | ø58mm 클램핑 플랜지가 있는 중실축 / ø58mm 막힌 구멍 |
| 스핀들 크기 | ø6,8,10,12,15mm 맞춤형 가능 |
| 쉘 소재 | 알루미늄(스테인리스강 옵션) |
| 신호 출력 인터페이스 | RS485 무료 프로토콜, RS485+증분 옵션 |
| Modbus-RTU,Modbus-RTU+증분 옵션 | |
| 전송 속도/bps | 4800;9600;19200;38400;57600;115200 |
| 주소 범위 | 0-99 |
| 출력 회로 | RS485 표준 준수, 옵토커플러 전기 절연 |
| 절대형 | 단일 회전 / 다중 회전 |
| 전원 전압 | 표준 10~30VDC, 5VDC 또는 5~30VDC |
| 단일 회전 분해능 | 표준 12비트 4096,13비트 8192, 16비트 65536,18비트 262144,최대 21비트 |
| 회전 | 1(단일 회전), 다중 회전 표준 12비트 4096, 다중 회전 최대 14비트 16384 |
| 부하 전류 없음 | 30mA 이하 |
| 데이터 새로고침 | 단일 회전 <15us; 다중 회전 <1ms |
| 신호 컨디셔닝 | 총 회전수는 임의로 조정될 수 있습니다. 각 회전의 해당 값, 방향, 사전 설정 위치 및 외부 영점을 조정할 수 있습니다. 전송 속도, 통신 주소, 작동 모드 등. |
| 부호화 | 16진수 |
| 역극성 보호 | 예 |
| 단락 보호 | 예 |
| 번개 및 정전기 방지 | 예 |
| 최대 속도 | 6000rpm |
| 스핀들 부하 | 방사형 200N, 축방향 100N |
| 보호 | IP65,IP68 |
| 시동 토크 | <0.01Nm |
| 작동 온도 | -30℃~+85℃(-40℃~85℃ 선택) |
| 보관온도 | -40℃~+100℃ |
| 충격 저항 | 1000m/s2,6ms(100g) |
| 진동 방지 | 20g |

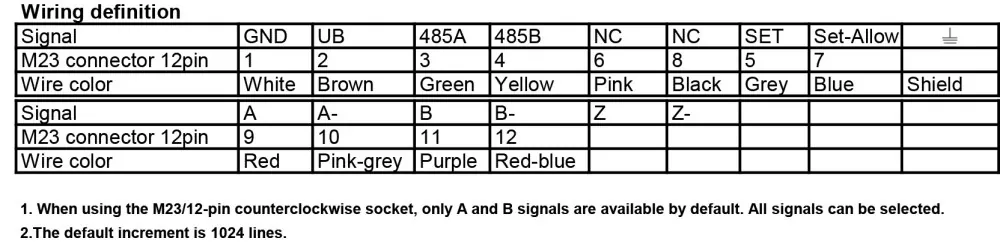

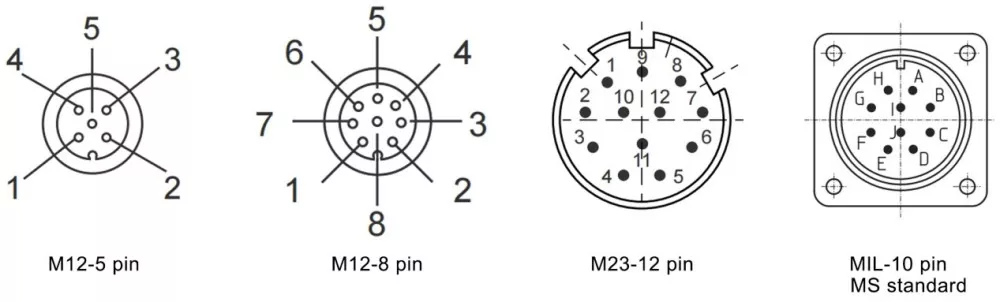

| 연결 방법 | 4x2x0.2-8 코어 차폐 케이블, M12-5 코어, M12-8 코어, M23-12 코어 수 플랜지 커넥터 |
| 나가는 방법 | 방사형 측면 콘센트, 축 후면 콘센트 |
| 선택 과목 | 증분 출력 TTL/RS422, HTL/푸시-풀 |
| 증분 신호 | A+ A- B+ B- Z+ Z- |
| 회전당 펄스 | 1~4096 펄스 옵션(표준 1024,2048,4096) |
이 58mm RS485 외경 헤비듀티 절대 다중 회전 자기 인코더의 핵심 장점은 강력한 전자기 간섭 방지 기능으로 장거리 신호 전송을 지원하는 표준 RS485 출력 인터페이스에 있으며 복잡한 산업 전자기 환경에서 신호 감쇠 및 왜곡을 효과적으로 방지합니다. 절대 다회전 자기 측정 기술은 정전 후 제로 오프셋 없이 정확한 위치 데이터 기록을 보장하여 논스톱 위치 모니터링을 실현합니다. 고강도 금속 하우징과 IP65-IP68 완전 보호 구조는 중공업 분야의 먼지, 수증기, 화학 오일 및 부식성 가스의 침식을 방지합니다. 다양한 설치 구조와 연결 방법으로 유연하고 빠른 현장 조립이 가능합니다. 내장된 고신뢰성 이중화 기능은 단일 신호 오류로 인한 장비 작동 실패를 효과적으로 방지합니다. 안정적인 12비트-16비트 해상도 출력과 듀얼 단일/다회전 데이터 동기 출력을 통해 중공업 장비의 높은 신뢰성과 낮은 정밀도의 측정 요구 사항에 완벽하게 적응합니다. 권위 있는 인증은 산업 등급의 환경 적응성과 운영 안정성을 더욱 보장합니다.
이 RS485 출력 헤비듀티 엔코더는 장거리 신호 전송과 높은 간섭 방지 성능이 필요한 중공업 장비에 맞게 제작되었습니다. 이는 장비 위치 신호의 장거리 전송을 위해 철강 제조 생산 라인에서 널리 사용되며, 광산 산업에서는 지하 광산 및 운송 장비의 위치 모니터링을 위해 널리 사용됩니다. 또한 석유 추출 기계 및 정제 생산 라인 전송 장치를 포함한 유전 및 석유화학 분야 장비에도 적용할 수 있습니다. 또한 중금속 장비, 대형 호이스트 기계, 발전소 발전 장비 및 제지 생산 라인 전송 시스템에 대한 안정적인 위치 피드백을 제공하여 복잡하고 열악한 산업 환경에서 장비의 지속적이고 안정적인 작동을 보장합니다.
A: 예, 특수 샤프트 크기, 해상도, 케이블 길이, 하우징 구조, 온도 저항, 보호 등급 및 특수 프로토콜 사용자 정의를 포함하여 헤비 듀티 엔코더에 대한 전체 범위의 사용자 정의 서비스를 제공합니다.
답: 물론이죠. 현장 장비 작동 요구 사항에 맞게 고온, 저온, 강한 진동, 부식 방지, 방폭 및 기타 극한 산업 작업 조건에 맞게 인코더를 맞춤 설정할 수 있습니다.
A: 모든 맞춤형 인코더는 노화 테스트, 환경 시뮬레이션 테스트 등 표준 제품과 동일하게 엄격한 생산 및 테스트 표준을 따르며 일관된 신뢰성과 내구성을 갖추고 있습니다.
A: 50개 이내의 기존 맞춤형 주문에는 영업일 기준 약 25일이 소요됩니다. 복잡한 비표준 맞춤화의 경우 기술 매개변수에 따라 정확한 리드타임을 평가하고 확인합니다.
답: 그렇습니다. 당사의 전문 기술팀은 매개변수 선택, 구조 최적화부터 제품 맞춤화 및 판매 후 기술 지도에 이르기까지 원스톱 솔루션을 제공합니다.
