Absolute 다회전 광전 엔코더의 EC-Micro 시리즈는 설치 크기가 매우 작은 것이 특징입니다. 8mm ~ 26mm의 외경으로 제공되며 중공 구조, 17비트 기능, 최대 속도 20,000RPM 및 사용자 정의 옵션이 지원됩니다. 소형 절대 다회전 광전 엔코더인 EC-Micro 시리즈는 내부 설치 공간이 제한되어 적용할 수 없는 코어리스 모터, 민첩한 핸드 및 ZR 모듈과 같은 제품의 고정밀 포지셔닝 요구 사항을 해결합니다. 또한 광학 인코더의 특성으로 인해 자기 인코더에 비해 강력한 간섭 방지 기능을 제공합니다.
Absolute 다회전 광전 인코더의 EC-Micro 시리즈는 코어리스 모터, 능숙한 손, ZR 모듈 및 공간이 제한된 설치에 사용되는 절대 다회전 광학 인코더입니다.

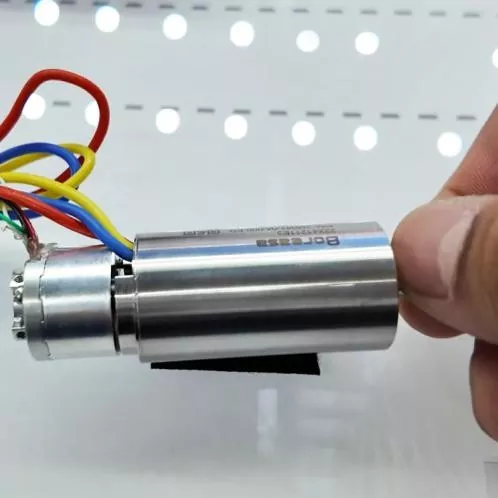

소형 앱솔루트 멀티턴 광전 엔코더의 EC-Micro 시리즈는 JINGYUE MOTION Control 공급망에서 상당한 시장 잠재력을 지닌 제품입니다. 컴팩트한 크기로 인해 외경이 8mm~26mm인 코어리스 모터의 요구 사항을 충족할 수 있으며 소형 DC 서보 모터 또는 ZR 모듈에도 사용할 수 있습니다.

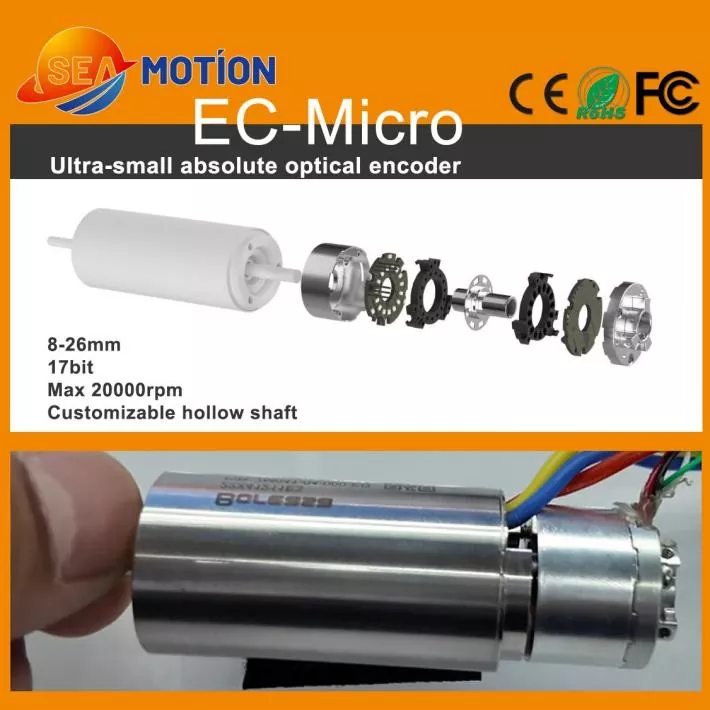

EC-Micro 시리즈 소형 앱솔루트 다회전 광전 엔코더는 외경 8mm~26mm, 중공 구조(맞춤형 지원), 17비트 분해능, 최대 속도 20,000rpm이 특징입니다.
|
매개변수 |
사양 |
|
해결 |
17비트 |
|
출력 인터페이스 |
RS485 |
|
전송 속도 |
2.5Mbps |
|
누적 오류 |
±80" |
|
지속적인 오류 |
±5" |
|
반복성 |
12비트 |
|
다회전 범위 |
24비트@해상도 17비트;16비트@해상도 23비트 |
|
매개변수 |
사양 |
|
주택 |
알류미늄 |
|

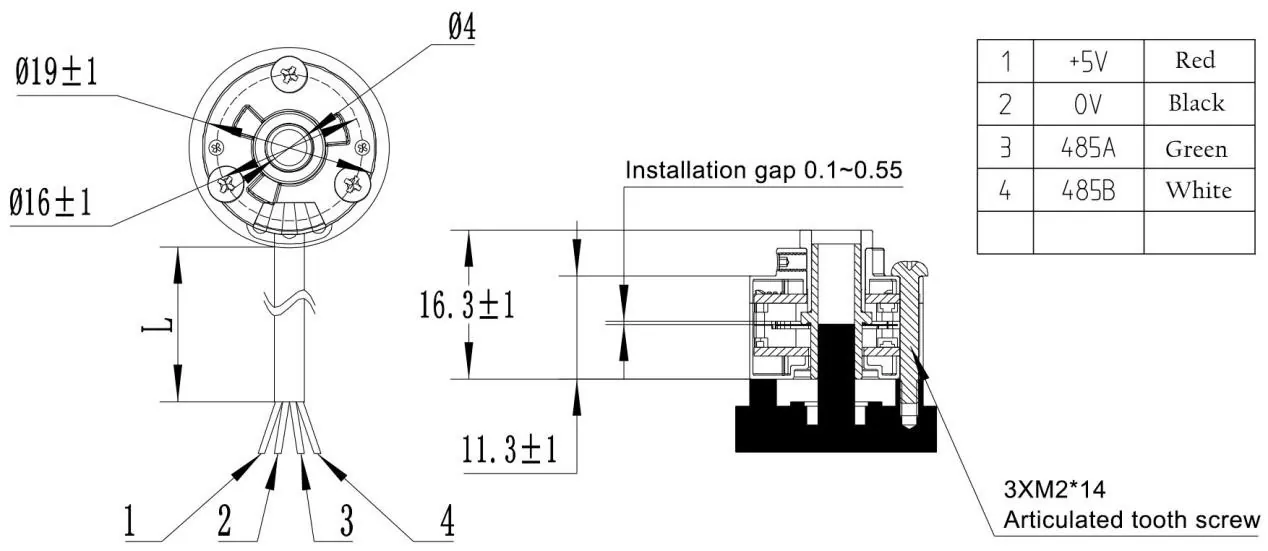

치수 |
ø19mm,H=14.5mm / 맞춤형 |
|
장착 나사 |
M2 |
|
모터 샤프트 직경 |
4-6mm |
|
코드 디스크 |
스테인레스 스틸 |
|
허용 축 변위 |
방사형 ±0.1mm, 축방향 ±0.1mm |
|
각가속도 |
최대: 80000rpm |
|
최대 허용 속도 |
20000rpm |
|
보호 등급 |
IP40(설치 후) |
|
매개변수 |
사양 |
|
입력 전압 |
DC5V±5% |
|
전기 연결 |
5핀 PCB 납땜 인터페이스 |
|
작동 전류 |
≤150mA(부하 없음) |
|
과열 감지 정확도 |
±3℃ |
|
출력 레벨 상승/하강 시간 |
100ns 이하 |
|
전기적 수명 |
24000시간(MTBF 85℃) |
|
매개변수 |
사양 |
|
온도 |
작동 온도: -20℃to85℃; 보관 온도: -40℃~105℃ |
|
습기 |
10%-90% (응결 없음) |
|
적용 가능한 고도 |
2000m 이하 |
|
보관 시간 |
45일 |
|
제품 인증 |
CE, RoHS 규제, FCC |
|
보증 |
1년 |
EC-Micro 시리즈 소형 절대 다회전 광전 인코더는 17비트 분해능, RS485 통신 및 사용자 정의 가능한 절대 다회전 중공 코어가 특징입니다.
응용 분야는 다음과 같습니다.
1. 코어리스 모터;
2. 손재주가 좋다.
3. ZR 모듈;
