쿤산다음을 포함하여 까다로운 산업 환경을 위한 모션 제어 솔루션을 개발합니다.EtherNET IP 헤비듀티 인코더네트워크화된 위치 피드백을 위해. 58mm 하우징, 최대 18비트 단일 회전 분해능, 100Mbit 전송 및 강력한 산업 보호 기능을 갖춘 이 인코더는 정확한 피드백과 신뢰할 수 있는 통신이 필수적인 응용 분야를 위해 설계되었습니다.
EtherNET IP 헤비듀티 인코더는 절대 위치 감지와 산업용 이더넷 통신을 결합하여 자동화 시스템이 신뢰할 수 있는 회전 위치 데이터를 수신하는 동시에 네트워크 제어 아키텍처로의 통합을 단순화할 수 있도록 해줍니다. 현대의 중공업 애플리케이션에는 기본 피드백 이상의 것이 필요합니다. 장비는 진동, 먼지, 습기, 전자기 간섭, 온도 변동 및 지속적인 기계적 부하에 직면할 수 있습니다. 따라서 적절하게 설계된 엔코더는 분해능, 통신 성능, 기계적 내구성 및 설치 유연성의 균형을 유지해야 합니다. 이 가이드에서는 EtherNET/IP 기반 헤비듀티 엔코더의 작동 방식, 주요 기술적 이점, 중요한 사양, 적용 분야 및 선택 고려 사항에 대해 설명합니다.
목차
- EtherNET IP 헤비듀티 인코더란 무엇입니까?
- 고강도 모션 제어에 EtherNET/IP가 중요한 이유는 무엇입니까?
- 주요 기술적 특징은 무엇입니까?
- 주요 사양 요약
- 어디에 사용되나요?
- 올바른 인코더를 어떻게 선택해야 합니까?
- 자주 묻는 질문
- 결론
EtherNET IP 헤비듀티 인코더란 무엇입니까?
EtherNET IP 헤비듀티 인코더는 샤프트 위치를 측정하고 EtherNet/IP 산업용 이더넷 네트워크를 통해 해당 정보를 전달하도록 설계된 산업용 회전식 인코더입니다. 기본 증분 피드백 장치와 달리 절대값 엔코더는 제어 시스템이 펄스만으로 위치를 재구성하지 않고도 정의된 위치 정보를 제공할 수 있습니다.
까다로운 자동화 시스템의 경우 절대 자기 감지와 이더넷 기반 통신의 결합은 회전 기계를 PLC, 컨트롤러 및 기타 네트워크 장치와 연결하는 실용적인 방법을 제공합니다. Kunshan이 설명하는 58mm 설계는 단일 회전 및 다중 회전 위치 측정을 모두 지원하는 동시에 구성 가능한 분해능을 통해 피드백 시스템이 다양한 모션 제어 요구 사항을 충족할 수 있습니다.
인코더는 고정밀 자기 유도 기술을 사용하며 최대 100Mbit의 EtherNet/IP 전송 속도를 지원합니다. 프로그래밍 가능한 기능에는 분해능, 시간축, 속도, 사전 설정 값, 계산 방향 및 IP 주소가 포함되어 엔지니어에게 시운전 및 시스템 통합 중에 더 큰 유연성을 제공합니다.
고강도 모션 제어에 EtherNET/IP가 중요한 이유는 무엇입니까?
산업 기계는 점점 더 통신 네트워크를 통해 연결되고 있습니다. 현대 자동화 아키텍처는 각 센서를 분리된 구성 요소로 취급하는 대신 인코더, PLC, 드라이브, HMI 및 감독 시스템 간에 데이터를 교환합니다.
EtherNet/IP는 인코더가 대규모 산업용 이더넷 인프라의 일부가 되어야 할 때 특히 유용합니다. 엔코더는 네트워크를 통해 위치 정보를 전송할 수 있어 중앙 집중식 모니터링과 조화로운 기계 제어를 지원합니다.
- 네트워크 통합:이더넷 통신을 통해 인코더는 연결된 자동화 아키텍처의 일부가 될 수 있습니다.
- 유연한 확장:장비 요구 사항이 증가함에 따라 네트워크로 연결된 장치를 더 큰 제어 시스템에 통합할 수 있습니다.
- 디지털 위치 피드백:절대 위치 정보는 회전 기계의 정확한 모니터링을 지원합니다.
- 원격 진단:네트워크 통신을 통해 제어 시스템에서 장비 상태 및 피드백 정보에 더 쉽게 접근할 수 있습니다.
- 배선 복잡성 감소:산업용 이더넷 아키텍처는 여러 개별 신호 연결에 비해 통신을 단순화할 수 있습니다.
이러한 장점은 철강 가공, 석유화학 생산, 광산, 리프팅 시스템 및 기계가 지속적이고 안정적으로 작동해야 하는 기타 환경에서 특히 중요합니다.
주요 기술적 특징은 무엇입니까?
1. 고해상도 절대 위치 피드백
인코더는 최대 18비트의 단일 회전 분해능과 최대 14비트의 다중 회전 분해능을 지원합니다. 분해능이 높을수록 제어 시스템은 회전 위치의 작은 변화를 구별할 수 있으며 이는 정밀한 기계적 위치 지정이 필요한 응용 분야에 유용합니다.
2. 100Mbit EtherNet/IP 통신
인코더는 최대 100Mbit 전송 속도의 EtherNet/IP 산업용 이더넷 통신을 사용합니다. 이는 현대 산업 제어 시스템 및 기계 수준 통신에 적합한 네트워크 기반 피드백 채널을 제공합니다.
3. 견고한 기계 구조
견고한 인코더는 범용 감지 장치보다 훨씬 더 까다로운 조건을 견뎌야 합니다. 사용 가능한 구성에는 알루미늄 하우징이 사용되며 스테인리스 스틸도 옵션으로 제공됩니다. 이 디자인은 방사형 및 축형 케이블 콘센트 구성도 지원합니다.
4. 전기 및 설치 위험으로부터 보호
역극성 보호 및 단락 보호는 배선 또는 설치 오류로 인한 결과를 줄이는 데 도움이 됩니다. 또한 인코더에는 낙뢰 및 정전기 방지 기능이 통합되어 있어 전기적으로 까다로운 산업 환경에서 유용할 수 있습니다.
5. 유연한 기계적 구성

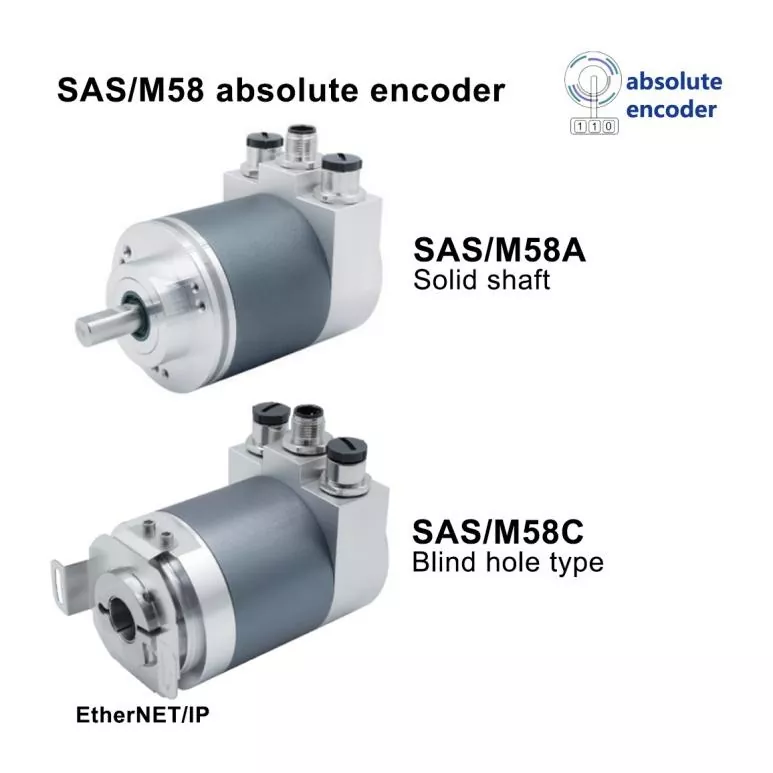

58mm 인코더 플랫폼은 솔리드 샤프트 및 막힌 구멍 구성을 지원합니다. 샤프트 크기는 6, 8, 10, 12, 15mm로 맞춤화할 수 있으며, 다양한 커넥터와 플랜지 구성을 통해 엔지니어는 다양한 기계 레이아웃에 엔코더를 적용할 수 있습니다.
주요 사양 요약
다음 사양은 이 인코더가 까다로운 네트워크 모션 제어 애플리케이션을 지원할 수 있는 이유를 보여줍니다.
| 매개변수 | 사양 |
|---|---|
| 인코더 크기 | 58mm |
| 통신 인터페이스 | 이더넷/IP |
| 규약 | CIP(공통 산업 프로토콜) |
| 전송 속도 | 100Mbit |
| 단일 회전 분해능 | 12~18비트 |
| 다중 회전 분해능 | 최대 14비트 |
| 전원공급장치 | 10~30VDC |
| 최대 속도 | 6,000rpm |
| 레이디얼 샤프트 하중 | 200N |
| 축방향 하중 | 100N |
| 보호 | IP65/IP66; 더 높은 보호 구성 사용 가능 |
| 작동 온도 | -30°C ~ +85°C; -40°C ~ +85°C 옵션 |
| 연결 | 3 × M12 커넥터 |
실제 엔코더 선택은 항상 샤프트 치수, 회전 속도, 기계적 부하, 온도, 오염 수준, 통신 아키텍처 및 설치 공간을 포함한 전체 기계 환경을 기반으로 해야 합니다.
어디에 사용되나요?
견고한 이더넷 인코더는 기계가 까다로운 산업 조건에서 작동하는 동안 위치 피드백을 안정적으로 유지해야 하는 경우 가장 유용합니다.
철강 및 야금 장비
철강 생산 장비에는 높은 진동, 기계적 충격, 열 및 지속적인 작동이 포함될 수 있습니다. 절대형 인코더는 롤러, 가공 기계 및 자동화된 생산 장비에 대한 회전 피드백을 제공할 수 있습니다.
석유화학 및 정유 시스템
석유화학 시설에는 신뢰할 수 있는 모니터링과 자동화가 필요합니다. 네트워크로 연결된 위치 피드백은 장비 상태 모니터링, 자동화된 메커니즘 및 원격 제어 아키텍처를 지원할 수 있습니다.
광업 및 중장비
광산 장비는 먼지, 진동 및 기계적 스트레스에 노출됩니다. 산업용 이더넷 통신과 결합된 견고한 인코더 구조는 지능형 기계에 대한 안정적인 위치 피드백을 지원할 수 있습니다.
리프팅 및 게양 장비
대형 리프팅 시스템에는 기계적 움직임을 조정하기 위해 정확한 회전 피드백이 필요합니다. 절대 위치 데이터는 보다 예측 가능한 위치 지정 및 기계 모니터링에 기여할 수 있습니다.
전력 및 제지 제조
발전 장비와 자동화된 제지 라인은 지속적인 기계 작동과 중앙 집중식 제어가 중요한 네트워크 인코더 피드백의 이점을 누릴 수도 있습니다.
올바른 인코더를 어떻게 선택해야 합니까?
산업용 엔코더 선택은 단순한 통신 프로토콜이 아닌 애플리케이션부터 시작해야 합니다. 적합한 모델은 전기적 요구 사항과 기계적 요구 사항을 모두 충족해야 합니다.
- 샤프트 호환성 확인:샤프트 직경, 솔리드 샤프트 또는 막힌 구멍 요구 사항, 플랜지 치수 및 허용되는 기계적 부하를 확인하십시오.
- 해상도 결정:위치 정확도 및 컨트롤러 요구 사항에 따라 필요한 단일 회전 및 다중 회전 분해능을 선택하십시오.
- 네트워크 호환성 확인:PLC 또는 산업용 컨트롤러가 필수 EtherNet/IP 및 CIP 통신 아키텍처를 지원하는지 확인하십시오.
- 환경 조건을 평가합니다.온도, 습기, 먼지, 오일, 진동, 충격 및 전자기 간섭을 고려하십시오.
- 회전 속도 확인:엔코더의 최대 허용 속도가 적절한 작동 여유를 두고 실제 기계 속도를 초과하는지 확인하십시오.
- 설치를 고려하십시오.커넥터 유형, 케이블 콘센트 방향, 사용 가능한 장착 공간 및 유지 관리 접근성을 검토합니다.
- 보호 요구 사항을 검토합니다.공칭 기계 사양에만 의존하는 대신 인클로저 및 밀봉 수준을 실제 환경에 맞추십시오.
다양한 제품을 비교하는 엔지니어의 경우 기술 지원, 맞춤화 기능, 품질 검사, 문서화 및 애프터 서비스를 평가하는 것도 유용합니다. 이러한 요소는 총 프로젝트 비용과 장기적인 신뢰성에 큰 영향을 미칠 수 있습니다.
자주 묻는 질문
엔코더의 최대 통신 속도는 얼마입니까?
EtherNet/IP 인터페이스는 최대 100Mbit의 전송 속도를 지원합니다. 따라서 인코더는 산업용 이더넷 제어 아키텍처에 통합하기에 적합합니다.
엔코더는 단일 회전 및 다중 회전 측정을 모두 지원합니까?
예. 엔코더는 단일 회전 및 다중 회전 절대 위치 측정을 모두 지원합니다. 단일 회전 분해능은 18비트에 도달할 수 있고 다중 회전 분해능은 14비트에 도달할 수 있습니다.
인코더에는 어떤 전원 공급 장치가 필요합니까?
지정된 전원 공급 장치 범위는 10~30VDC이므로 일반적인 산업 제어 전원 아키텍처와 호환됩니다.
샤프트 크기와 기계적 구성을 맞춤 설정할 수 있나요?
예. 6, 8, 10, 12 및 15mm를 포함한 샤프트 크기를 맞춤 설정할 수 있습니다. 설치 요구 사항에 따라 다양한 플랜지, 커넥터 및 케이블 콘센트 구성을 선택할 수도 있습니다.
이 유형의 인코더에는 어떤 환경이 적합합니까?
이는 철강 제조, 석유화학 시설, 중공업 기계, 광산 장비, 리프팅 시스템, 발전소 및 자동화 생산 라인과 같은 까다로운 산업 응용 분야를 위해 고안되었습니다. 실제 현장 조건에 따라 적절한 보호 및 재료 구성을 선택해야 합니다.
결론
EtherNET IP 헤비듀티 인코더는 절대 위치 피드백, 산업용 이더넷 연결, 고해상도 및 견고한 기계 성능의 강력한 조합을 제공할 수 있습니다. 최대 18비트 단일 회전 분해능, 100Mbit 통신, 유연한 샤프트 구성 및 산업 보호와 같은 기능을 갖춘 이 제품은 안정적인 피드백이 중요한 네트워크로 연결된 대규모 자동화에 매우 적합합니다. 새로운 기계의 엔코더 사양을 평가하거나, 기존 자동화 시스템을 업그레이드하거나, 맞춤형 모션 제어 솔루션을 개발하는 경우,저희에게 연락주세요쿤산 엔지니어링 팀과 애플리케이션 요구 사항, 기계 구성 및 통신 요구 사항을 논의합니다.
