Modbus 헤비듀티 인코더

이 58mm Modbus 헤비듀티 엔코더는 IP65-IP68의 우수한 보호 기능을 갖춘 프리미엄 알루미늄 합금 또는 스테인리스강 보호 하우징을 채택하여 중공업의 열악한 환경을 위해 설계되었습니다. 범용 Modbus 일반 버스 출력을 채택하여 매우 넓은 시스템 호환성을 갖습니다. 높은 안정성의 이중화 기능이 내장되어 있으며 EU CE 인증, 방폭 인증 및 Modbus 프로토콜 인증을 통과했습니다. 국내 대규모 철강 기업, 유전 화학 산업 및 엔지니어링 기계 분야에서 성공적으로 홍보 및 적용되었으며 안정적인 성능으로 지속적인 고객 칭찬을 받았습니다.

문의 보내기

제품 설명

고정밀 자기 유도 기술, 단일 회전 또는 다중 회전 인코더;

Modbus TCP/IP 버스 최대 속도 10/100Mbit;

최대 18비트의 단일 회전 분해능, 최대 14비트의 다중 회전 분해능;

자기장 간섭에 대한 탁월한 저항성, LED 상태 표시;

역 단락 및 단락 보호 기능이 있어 설치 오류의 영향을 줄입니다.

범용 Modbus 버스 출력을 갖춘 이 인코더는 호환성이 매우 높아 거의 모든 주류 산업 제어 시스템과 원활하게 도킹할 수 있어 장비 매칭 난이도와 시스템 변환 비용을 줄여줍니다. 절대 다중 회전 자기 인코딩 기술은 위치 데이터의 영구 저장, 전원 차단 데이터 손실 없음, 지속적이고 정확한 데이터 피드백을 보장합니다. 고강도 금속 구조와 IP65-IP68 방진, 방수 및 부식 방지 성능은 중공업 분야의 높은 먼지, 높은 부식 및 강한 진동과 같은 복잡하고 가혹한 환경에 적응합니다. 단일/다회전 데이터의 이중 동기 출력과 다중 해상도 옵션 스위칭을 지원하여 높은 신뢰성과 낮은 정밀도의 산업 측정 시나리오에 완벽하게 적응합니다. 전문적인 중복 설계로 장비 내결함성과 작동 안전성이 향상됩니다. 다양한 설치 계획은 다양한 현장 레이아웃 요구 사항을 충족하며 여러 권위 있는 인증을 통해 장기적으로 안정적인 산업 운영을 보장합니다.

매개변수

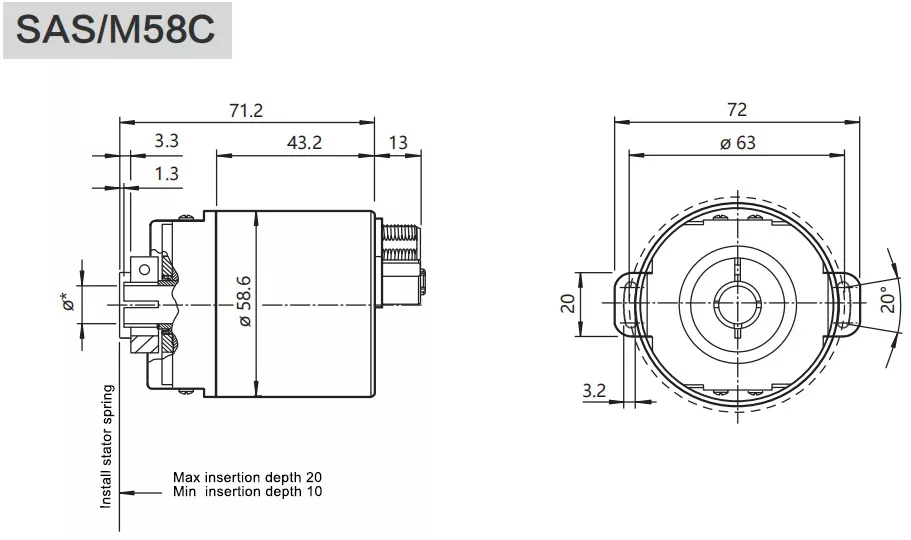

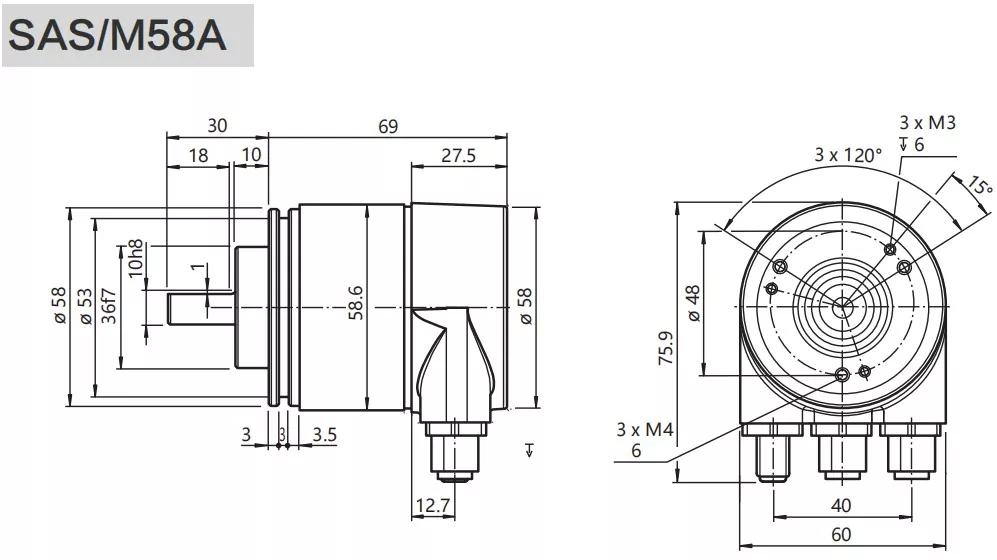

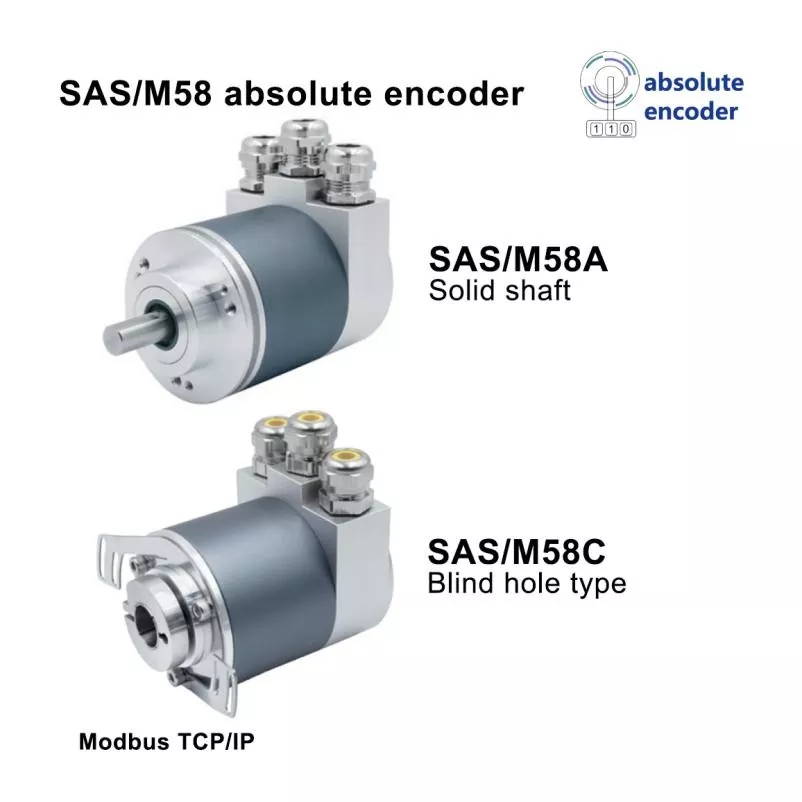

모델번호	SAS/M58A / SAS/M58C
플랜지	ø58mm 솔리드 샤프트 / ø58mm 막힌 홀
스핀들 크기	ø6,8,10,12,15mm 맞춤형 가능
쉘 소재	알루미늄(스테인리스강 옵션)
신호 출력 인터페이스	이더넷 모드버스 TCP
프로토콜	TCP/IP,UDP,모드버스 TCP(IEC61158)
출력 드라이버	이더넷
절대형	단일 회전 / 다중 회전
전원 전압	10~30VDC
단일 회전 분해능	표준 12비트 4096,13비트 8192, 16비트 65536, 18비트 2677216
회전	1(단일 회전), 다중 회전 표준 12비트 4096, 다중 회전 최대 14비트 16384
소비전력	2.5W 이하
시작 시간	1초 미만
인터페이스 주기 시간	≥10ms
프로그래밍 기능	해상도, 프리셋, 카운팅 방향, 전송 모드, 폴링 모드, 루프 모드, 동기화 모드
전송 속도	10/100Mbit
부호화	바이너리 코드
역극성 보호	예
단락 보호	예
번개 및 정전기 방지	예
최대 속도	6000rpm
스핀들 부하	방사형 200N, 축방향 100N
보호	IP65,IP68
시동 토크	<0.05Nm
작동 온도	-30℃~+85℃(-40℃~85℃ 선택)
보관온도	-40℃~+100℃
충격 저항	1000m/s2,6ms(100g)
진동 방지	20g

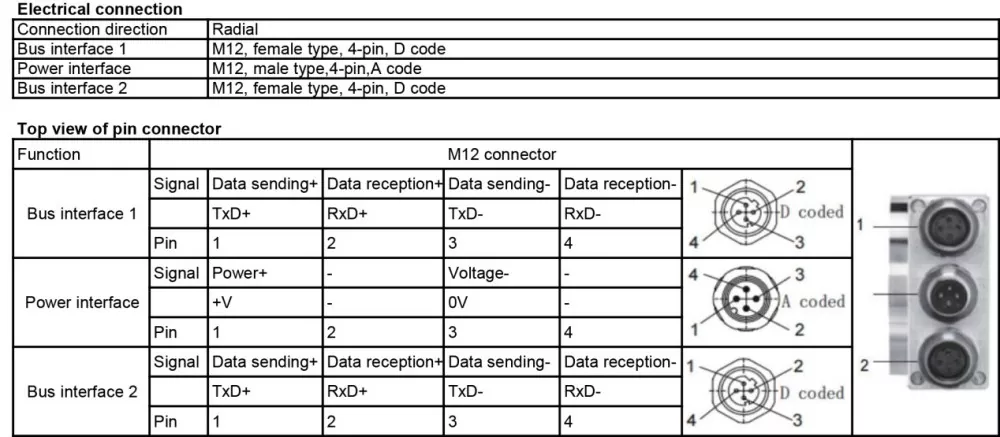

연결 방법	3xM12 커넥터
나가는 방법	방사형 측면 콘센트, 축 후면 콘센트

58mm Modbus Heavy Duty Encoder

이 58mm Modbus 헤비 듀티 엔코더는 범용 프로토콜 도킹이 필요한 모든 종류의 중공업 자동화 장비에 적용 가능합니다. 이는 철강 제조, 야금 및 제지 산업에서 생산 라인의 위치 모니터링 및 자동 제어에 널리 사용됩니다. 석유화학, 정유공장, 유전 작업 현장의 장비 신호 수집 및 위치 피드백에 완벽하게 적합합니다. 또한 광산 기계, 대형 호이스팅 장비, 발전소 발전 장치 및 건설 중장비의 자동화 제어를 위한 안정적인 데이터 지원을 제공하여 산업 자동화 생산 시스템의 안정적인 운영을 보장합니다.
