절대 다중 회전 유도 인코더

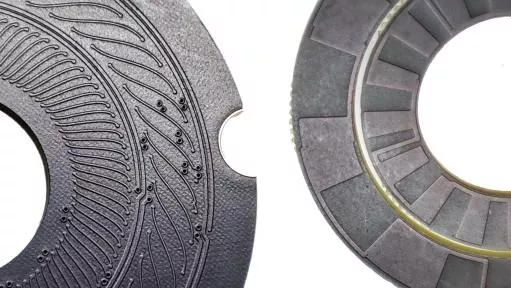

SEA MOTION은 신뢰할 수 있는 중국 절대 다회전 유도 엔코더 공급업체로서 다주기 연속 회전 모션 측정을 위한 고성능 다회전 절대 유도 엔코더를 제공합니다. 단일 회전 포지셔닝의 한계를 뛰어넘는 이 엔코더는 유도 감지 및 지능형 신호 처리를 통해 회전 각도와 다중 회전 내 총 회전을 정확하게 기록합니다. 모든 위치 및 회전 데이터를 영구적으로 저장하므로 전원을 끈 후에도 데이터가 손실되지 않으며 영점 조정을 반복할 필요가 없습니다.

회사 비디오

매개변수

전기적 매개변수

이 엔코더는 높은 정밀도와 장거리 측정 기능을 통합합니다. 고해상도와 낮은 대기 시간 신호 출력을 유지하면서 수백 또는 수천 회전의 연속 위치 모니터링을 지원합니다. 산업 등급 유도 기술을 채택하여 강력한 간섭 방지 능력, 충격 저항성 및 습기 저항성을 갖추고 있어 장기간 중단 없는 산업 운영에 적합합니다. 다양한 산업용 통신 인터페이스를 지원하며, 복잡한 자동 제어 시스템과 호환되어 안정성과 확장성이 뛰어납니다.

제품 영상

터미널 정의

제품 크기

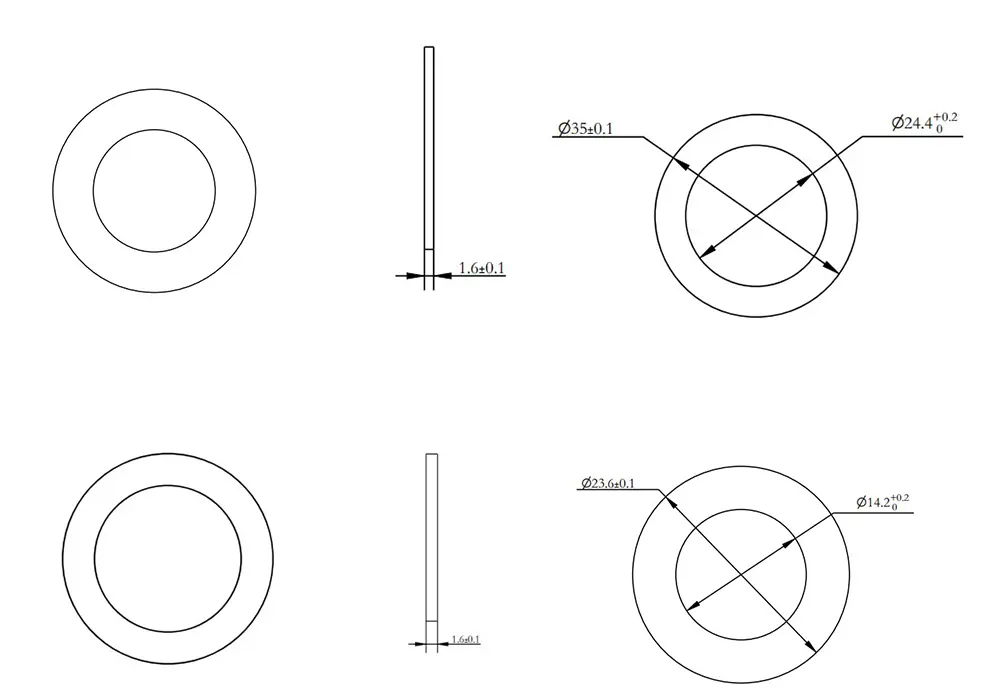

로터 치수 / 외부 및 내부

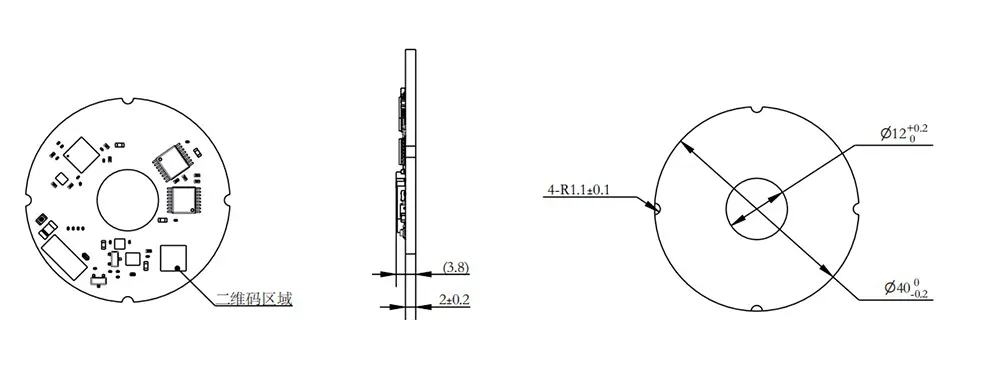

고정자 치수

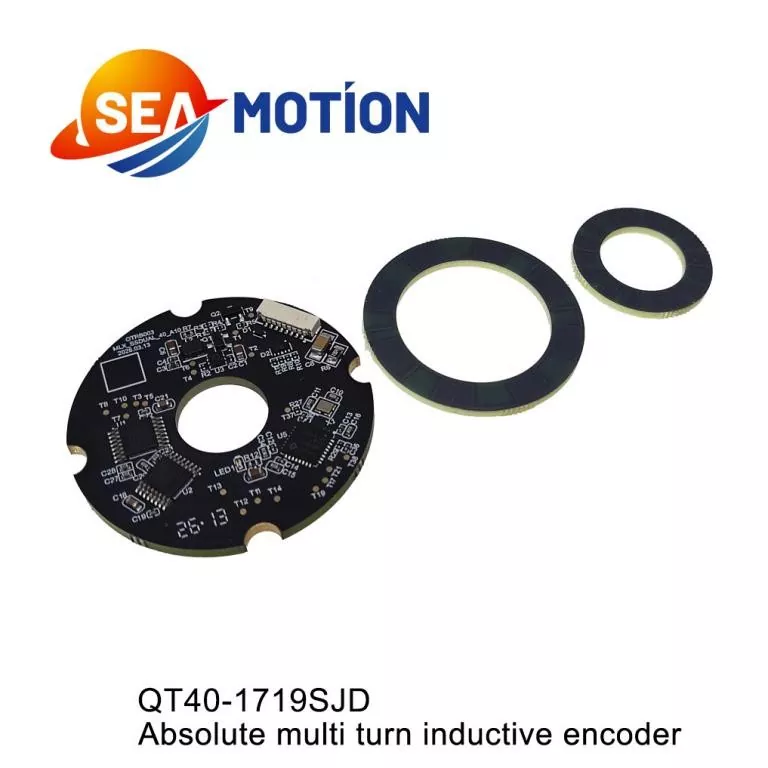

Q T 40- 1719 S JD

① ② ③  네덜란드  5 6

①-Q: DM Q 시리즈 유도 엔코더

②-T: 편측 듀얼 엔코더

③-40 : 고정자 외경 40mm

④-1719: 17: 모터 엔코더 분해능: 17비트;

19: 감속기 해상도: 19bit

⑤-S: 신호 유형: SPI

⑥-JD : Radial (수평 터미널 출구)

절대 다회전 유도 엔코더는 긴 스트로크 및 다회전 모션 제어를 위한 핵심 장비입니다. 이는 중장비 산업 기계, 엘리베이터 견인 시스템, 풍력 발전 장비, 항공우주 회전 메커니즘 및 대형 자동 리프팅 장치에 널리 사용됩니다. 장거리 및 다중 사이클 회전 동작에 대해 안정적인 다중 회전 위치 피드백을 제공하여 대형 산업 장비의 정밀한 제어와 안전한 작동을 보장합니다.

설치영상

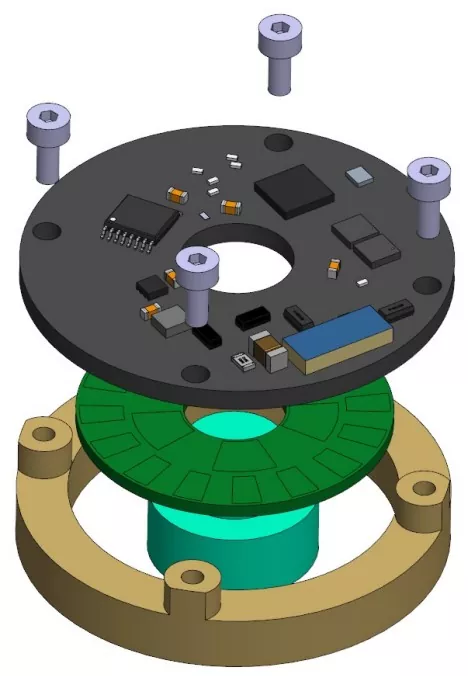

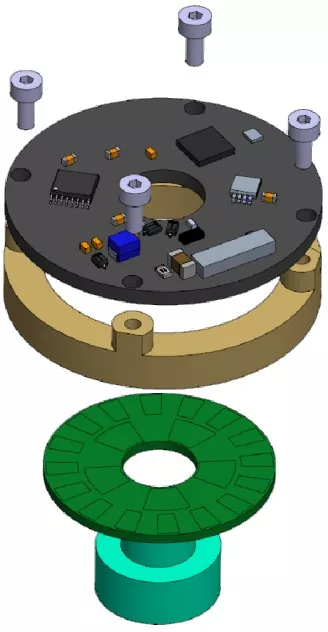

설치 다이어그램                  설치에 필요한 도구

십자 토크 드라이버

1.5mm 육각 키 토크 렌치(미터법)

플랫 와셔가 있는 M2x5.5 Phillips 팬 헤드 나사 4개

2 x M3x3 육각 소켓 컵 포인트 고정 나사

8 x M1.6x6 십자 접시머리 나사

설치 순서

로터 설치:

① 엔코더 로터를 모터 샤프트에 맞추고 올바른 위치에 놓습니다.

②DP460 접착제를 사용하여 엔코더 로터 플레이트를 샤프트 슬리브에 단단히 접착합니다.

[메모]:

1) 로터 높이 조정이 필요한 경우 조정이 완료된 후에만 조임 단계를 수행하십시오.

2) 나사가 풀리는 것을 방지하기 위해 나사산 구멍에 나사 고정 접착제를 미리 바르거나 코팅된 나사를 사용하십시오.

권장 조임 토크는 7 ± 0.2 kgf·cm 입니다.

고정자 설치:

① 엔코더 고정자를 장착 표면에 놓고 4개의 나사 구멍을 정렬합니다.

② 십자 드라이버를 이용하여 4개의 나사 조립체를 하나씩 밀어 넣습니다.

(M2x5.5 십자 팬 헤드 나사 + 평와셔 어셈블리).

[참고]: 나사가 풀리는 것을 방지하려면 나사 구멍에 나사 고정 접착제를 미리 바르거나 사전 코팅된 나사를 사용하십시오. 권장 조임 토크: 2.8 ± 0.2 kgf·cm.
