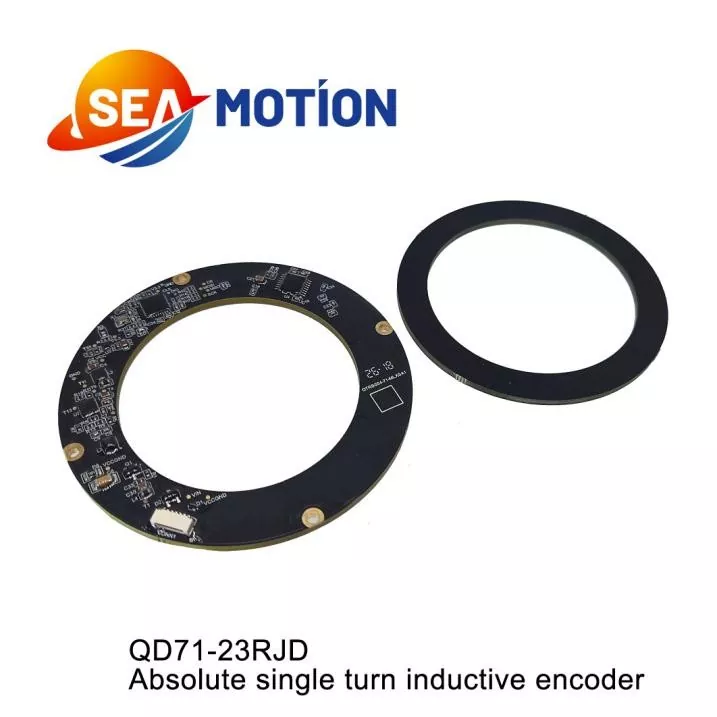

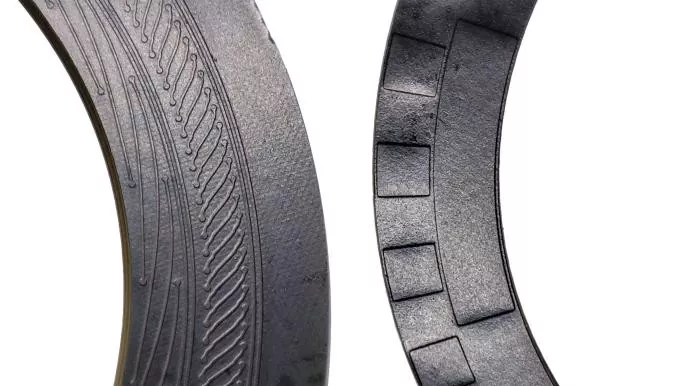

절대 단일 회전 유도 인코더

신뢰할 수 있는 중국 절대 단일 회전 유도 엔코더 제조업체인 SEA MOTION은 0~360° 전체 원형 정밀 위치 지정을 위해 설계된 단일 회전 절대 유도 인코더를 전문으로 합니다. 이 전문 감지 장치는 유도 신호 결합을 통해 절대 각도 위치를 계산하고 한 회전 내에서 각 각도에 대한 전용 코딩을 출력합니다. 전원 복구 후 원점 복귀 작업이 필요하지 않으며 정확한 실시간 위치 데이터를 유지하므로 단일 사이클 회전 모션 모니터링에 이상적인 선택입니다.

회사 영상

매개변수

전기적 매개변수

이 제품은 높은 정밀도와 높은 안정성이라는 뚜렷한 장점을 자랑합니다. 매우 낮은 각도 오류와 높은 반복성을 달성하여 고해상도 각도 감지를 지원합니다. 기계적 접촉 마모가 없으며 사용 수명이 길고 일일 유지 관리 비용이 전혀 들지 않습니다. 전자기 간섭, 고온 및 산업 오염에 강하여 복잡한 작업 조건에서도 일관된 성능을 유지합니다. 간단한 구조, 쉬운 설치 및 강력한 호환성으로 인해 다양한 표준 모션 제어 시스템에 적용할 수 있습니다.

제품 영상

터미널 정의

제품 크기

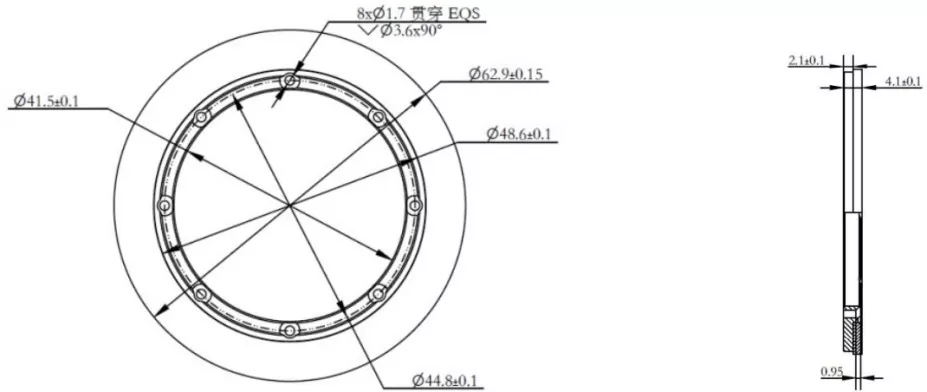

로터 치수

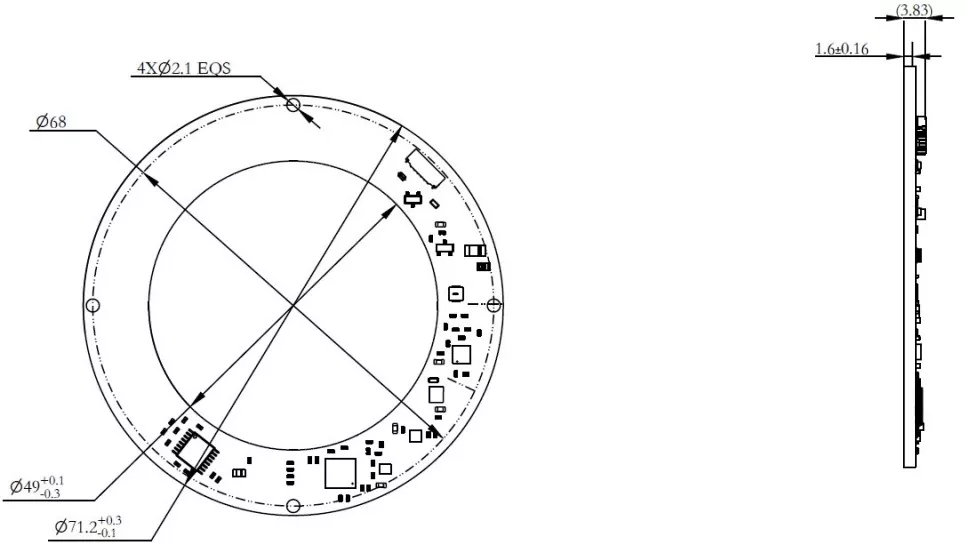

고정자 치수

Q D71 - 23 R JD

① ② ③   ④ ⑤ ⑥

①-Q: DM Q 시리즈 유도 엔코더

②-D: 단일 엔코더

③-71 : 외경 71mm

④-23: 엔코더 분해능: 23비트

⑤-B: 신호 유형: RS485

⑥-JD : Radial (수평 터미널 출구)

절대 단일 회전 유도 인코더는 주로 단일 각도 위치 지정 및 회전 제어 시나리오에 적용됩니다. 이는 산업용 회전 플랫폼, 의료 장비 회전 구성 요소, 카메라 팬-틸트 시스템, 테스트 장비 회전 모듈 및 소형 서보 회전 메커니즘에 널리 배포됩니다. 짧은 주기의 회전 운동에 대한 정확한 각도 피드백을 제공하여 정밀 회전 장비의 정확한 위치 지정과 안정적인 작동을 보장합니다.

설치영상

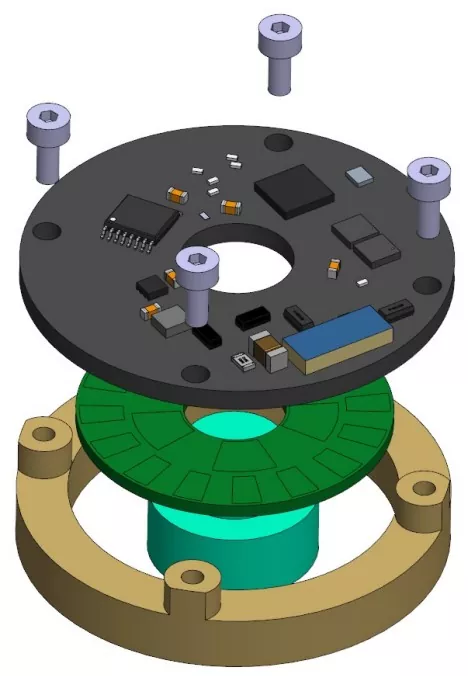

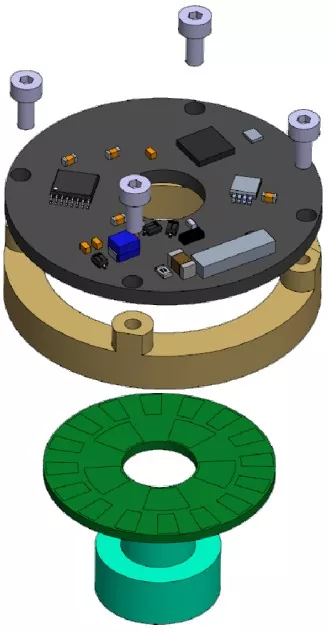

설치 다이어그램                 설치에 필요한 도구

십자 토크 드라이버

1.5mm 육각 키 토크 렌치(미터법)

플랫 와셔가 있는 M2x5.5 Phillips 팬 헤드 나사 4개

2 x M3x3 육각 소켓 컵 포인트 고정 나사

8 x M1.6x6 십자 접시머리 나사

설치 순서

로터 설치:

① 엔코더 로터를 모터 샤프트에 맞추고 올바른 위치에 놓습니다.

②DP460 접착제를 사용하여 엔코더 로터 플레이트를 샤프트 슬리브에 단단히 접착합니다.

[메모]:

1) 로터 높이 조정이 필요한 경우 조정이 완료된 후에만 조임 단계를 수행하십시오.

2) 나사가 풀리는 것을 방지하기 위해 나사산 구멍에 나사 고정 접착제를 미리 바르거나 코팅된 나사를 사용하십시오.

권장 조임 토크는 7 ± 0.2 kgf·cm 입니다.

고정자 설치:

① 엔코더 고정자를 장착 표면에 놓고 4개의 나사 구멍을 정렬합니다.

② 십자 드라이버를 이용하여 4개의 나사 조립체를 하나씩 밀어 넣습니다.

(M2x5.5 십자 팬 헤드 나사 + 평와셔 어셈블리).

[참고]: 나사가 풀리는 것을 방지하려면 나사 구멍에 나사 고정 접착제를 미리 바르거나 사전 코팅된 나사를 사용하십시오. 권장 조임 토크: 2.8 ± 0.2 kgf·cm.
