절대 광전 인코더

신뢰할 수 있는 중국 제조업체인 SEA MOTION은 단일 회전 및 다중 회전 소형 절대 광전 인코더를 통합한 고성능 EC-Micro 시리즈를 출시합니다. 성숙한 품질 관리 시스템의 지원을 받고 대중 시장 응용 프로그램을 통해 검증된 당사 제품은 전 세계적으로 폭넓은 고객 인지도를 얻고 있습니다. 우리는 글로벌 고급 정밀 제조 조달 요구 사항에 맞는 맞춤형 소형 엔코더 솔루션을 제공합니다.

문의 보내기

제품 설명

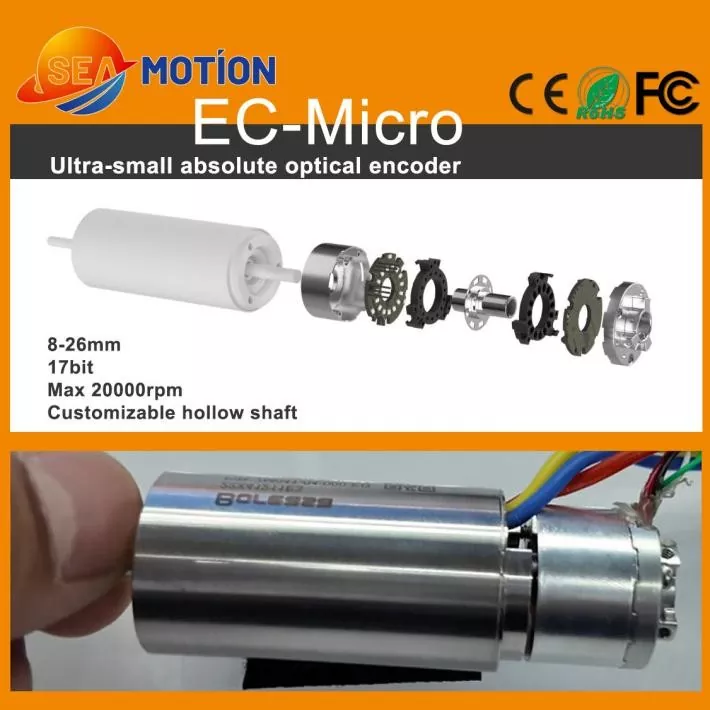

EC-마이크로 앱솔루트 광전 엔코더

SEA MOTION EC-Micro 시리즈 절대 광전 인코더는 브랜드의 고품질 모션 제어 공급망에 속한 시장 경쟁력 있는 소형 정밀 인코딩 제품으로 완전한 단일 회전 및 다중 회전 모델을 포괄합니다. 이 제품은 외경 범위가 8mm ~ 26mm인 초소형 중공 구조를 갖추고 있어 다양한 소형 모터 및 마이크로 모듈 설치 요구 사항에 적합합니다. 멀티턴 모델은 17bit 고해상도와 표준 RS485 통신을 탑재하여 안정적이고 효율적인 데이터 전송을 실현합니다. 기존 자기 인코더와 비교하여 광전 인코더는 탁월한 전자기 간섭 방지 능력을 갖추고 있어 복잡한 작업 조건에서 장기간 안정적인 작동을 보장합니다. 엄격한 공급망 심사 및 정밀 제품 테스트 표준을 준수하는 SEA MOTION은 모든 생산 링크를 엄격하게 제어합니다. 강력한 사용자 정의 기능을 통해 다양한 고급 제조 시나리오를 포괄하는 다양한 소형 정밀 장비의 맞춤형 크기 및 성능 요구 사항을 충족할 수 있습니다.

제품 매개변수

EC-Micro 시리즈 소형 앱솔루트 다회전 광전 엔코더는 외경 8mm~26mm, 중공 구조(맞춤형 지원), 17비트 분해능, 최대 속도 20,000rpm이 특징입니다.

작동 매개변수

매개변수	사양
해결	17비트
출력 인터페이스	RS485
전송 속도	2.5Mbps
누적 오류	±80"
지속적인 오류	±5"
반복성	12비트
다회전 범위	24비트@해상도 17비트;16비트@해상도 23비트

기계적 매개변수

매개변수	사양
주택	알류미늄

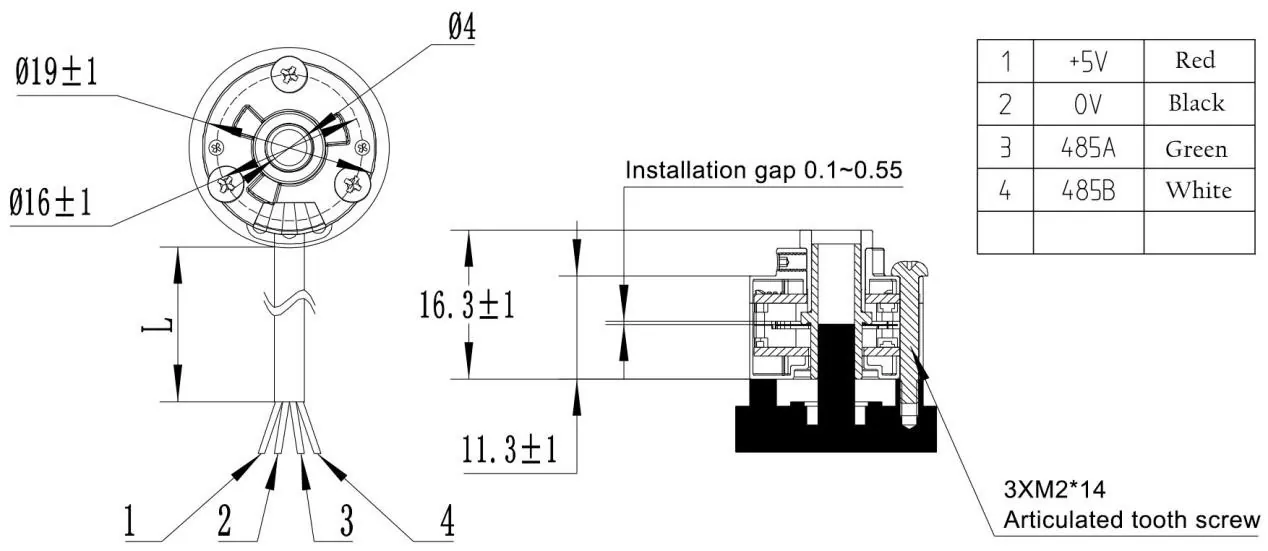

치수	ø19mm,H=14.5mm / 맞춤형
장착 나사	M2
모터 샤프트 직경	4-6mm
코드 디스크	스테인레스 스틸
허용 축 변위	방사형 ±0.1mm, 축방향 ±0.1mm
각가속도	최대: 80000rpm
최대 허용 속도	20000rpm
보호 등급	IP40(설치 후)

전기적 매개변수

매개변수	사양
입력 전압	DC5V±5%
전기 연결	5핀 PCB 납땜 인터페이스
작동 전류	≤150mA(부하 없음)
과열 감지 정확도	±3℃
출력 레벨 상승/하강 시간	100ns 이하
전기적 수명	24000시간(MTBF 85℃)

신뢰할 수 있음

매개변수	사양
온도	작동 온도: -20℃to85℃; 보관 온도: -40℃~105℃
습기	10%-90% (응결 없음)
적용 가능한 고도	2000m 이하
보관 시간	45일
제품 인증	CE, RoHS 규제, FCC
보증	1년

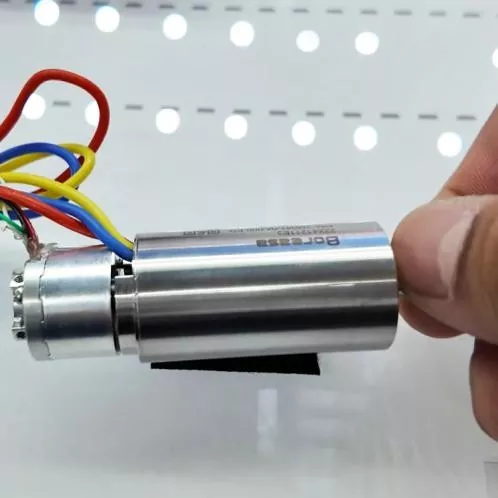

이것이 우리의 데모입니다.

제품 기능 및 응용

SEA MOTION 앱솔루트 광전 엔코더 시리즈의 핵심 장점은 소형화, 고정밀도 및 강력한 적응성에 중점을 두고 마이크로 장치용 고정밀 엔코더 시장 격차를 완벽하게 메웁니다. 모든 모델은 초소형 설치 및 17비트 고정밀 인코딩을 지원하며 멀티 턴 버전은 배터리 지원 없이 정확한 다중 각도 위치 지정을 실현합니다.

전문적인 광전 감지 기술은 간섭 방지 및 작동 안정성을 크게 향상시켜 전자기 간섭으로 인한 위치 편차를 방지합니다. 주로 중공 컵 모터, 로봇 손재주, ZR 모듈 등 핵심 정밀기기에 적용되며, 산업자동화, 의료기기, 지능형 로봇, 반도체 제조 분야에 널리 활용된다. 소형 모션 장비의 공간 제한과 낮은 위치 정확도 문제를 효과적으로 해결하여 고급 소형 모션 제어 시스템을 위한 안정적이고 비용 효율적이며 사용자 정의 가능한 핵심 구성 요소를 제공합니다.
