ProfiBUS DP 헤비듀티 인코더

이 58mm ProfiBUS DP 헤비듀티 엔코더는 IP65~IP68에 달하는 산업 보호 등급을 갖춘 고강성 알루미늄 합금 또는 스테인리스 스틸 하우징을 채택합니다. 단일 회전 및 다중 회전 위치 데이터의 동기식 이중 출력을 지원하며 분해능은 12비트에서 16비트까지 조정 가능합니다. 이 제품은 다중 산업 표준 플랜지, 6mm-15mm 연결 샤프트, 8-10가지 유형의 전문 연결 모드 및 방사형/축형 케이블 콘센트 디자인을 포함한 완벽한 설치 구성을 제공합니다. ProfiBUS DP 산업용 전용 버스 출력을 채택하여 고속 전송과 강력한 간섭 방지 기능을 갖추고 있습니다. 안정적인 이중화 기능을 갖춘 EU CE 인증, 방폭 인증 및 독점 ProfiBUS DP 프로토콜 인증을 획득했습니다.

문의 보내기

제품 설명

고정밀 자기 유도 기술, 단일 회전 또는 다중 회전 인코더;

프로피버스-DP 버스; 최대 19비트의 단일 회전 분해능, 최대 14비트의 다중 회전 분해능;

탁월한 충격 및 진동 저항, 높은 보호 등급: 최대 IP66;

역 단락 및 단락 보호 기능이 있어 설치 오류의 영향을 줄입니다.

58mm Profibus Dp Heavy Duty Encoder

ProfiBUS DP 전용 산업용 버스 출력을 갖춘 이 인코더는 고속의 안정적인 간섭 방지 데이터 전송을 실현하며, 이는 특히 높은 표준의 산업 자동화 생산 라인과 복잡한 전자기 환경 시나리오에 적합합니다. 절대 다중 회전 자기 감지 기술은 다중 회전 위치 정보의 정확한 기록, 정전 후 제로 재설정 없음, 장기간 일관된 데이터 출력을 보장합니다. 견고한 금속 하우징과 IP65-IP68 완전 보호 구조는 중공업 분야의 기계적 진동, 충격, 먼지, 물 및 화학적 부식을 방지합니다. 유연한 분해능 구성과 단일/다회전 데이터의 이중 동기 출력을 지원하여 중공업 장비의 높은 안정성 작동 요구 사항을 충족합니다. 내장된 중복 신호 처리 기능은 시스템 작동 오류를 효과적으로 방지하고 생산 안전성을 향상시킵니다. 다양한 설치 및 연결 방법으로 빠른 현장 도킹이 가능하며, 전문 프로토콜 인증을 통해 표준화되고 안정적인 산업용 애플리케이션을 보장합니다.

매개변수

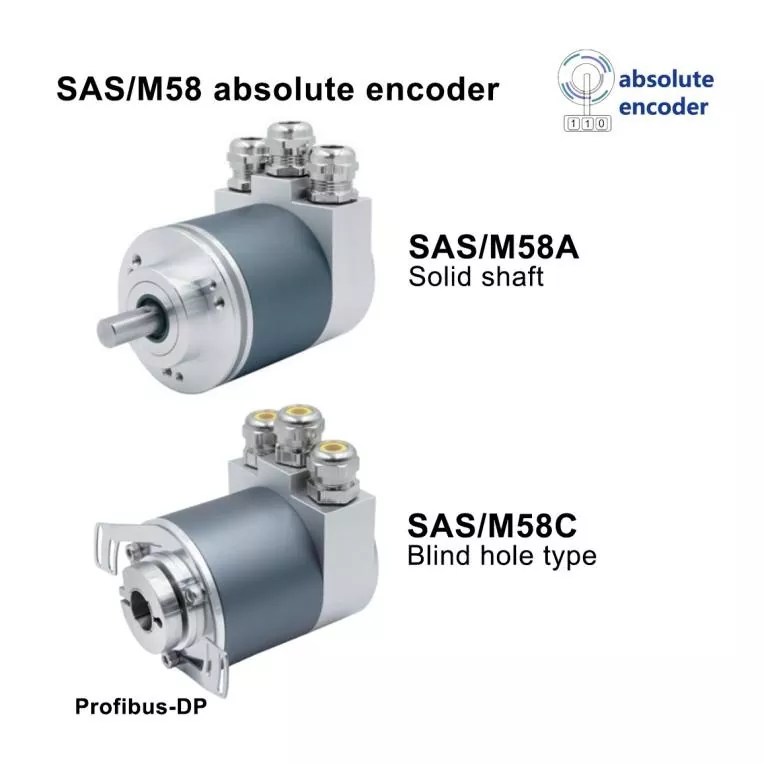

모델번호	SAS/M58A / SAS/M58C

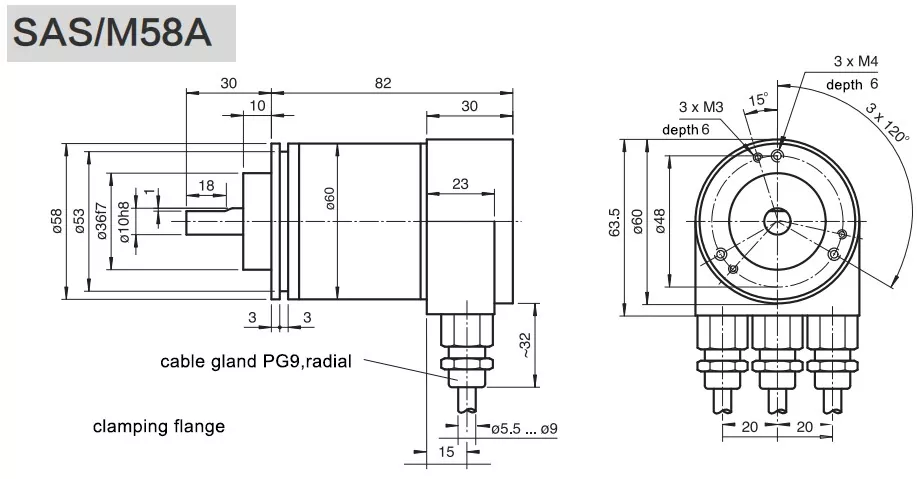

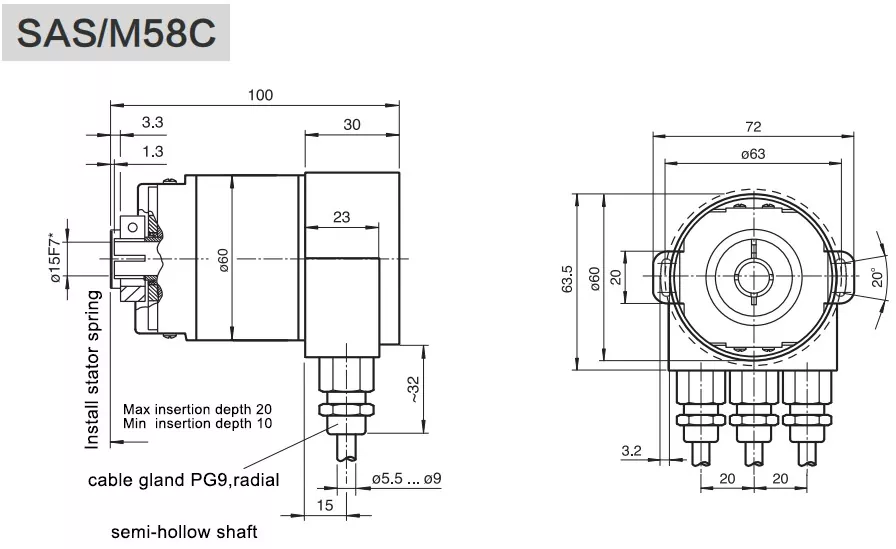

플랜지	ø58mm 솔리드 샤프트 / ø58mm 막힌 홀
스핀들 크기	ø6,8,10,12,15mm 맞춤형 가능
쉘 소재	알루미늄(스테인리스강 옵션)
신호 출력 인터페이스	프로피버스-DP 버스
프로토콜	DPV0,DPV1 및 DPV2 클래스 2(EN50170+EN50254)
출력 드라이버	Profibus 데이터 인터페이스, 옵토커플러 절연
절대형	단일 회전 / 다중 회전
전원 전압	10~30VDC
단일 회전 분해능	표준 12비트 4096,13비트 8192, 16비트 65536
회전	1(단일 회전), 다중 회전 표준 12비트 4096, 다중 회전 최대 14비트 16384
소비전력	1.5W 이하
시작 시간	1초 미만
인터페이스 주기 시간	≥1ms
프로그래밍 기능	분해능, 속도 비율 + 필터, 프리셋(영점), 계수 방향, 리미트 스위치, 노드 번호, 티치 모드, 진단 모드
전송 속도	12Mbit 이하

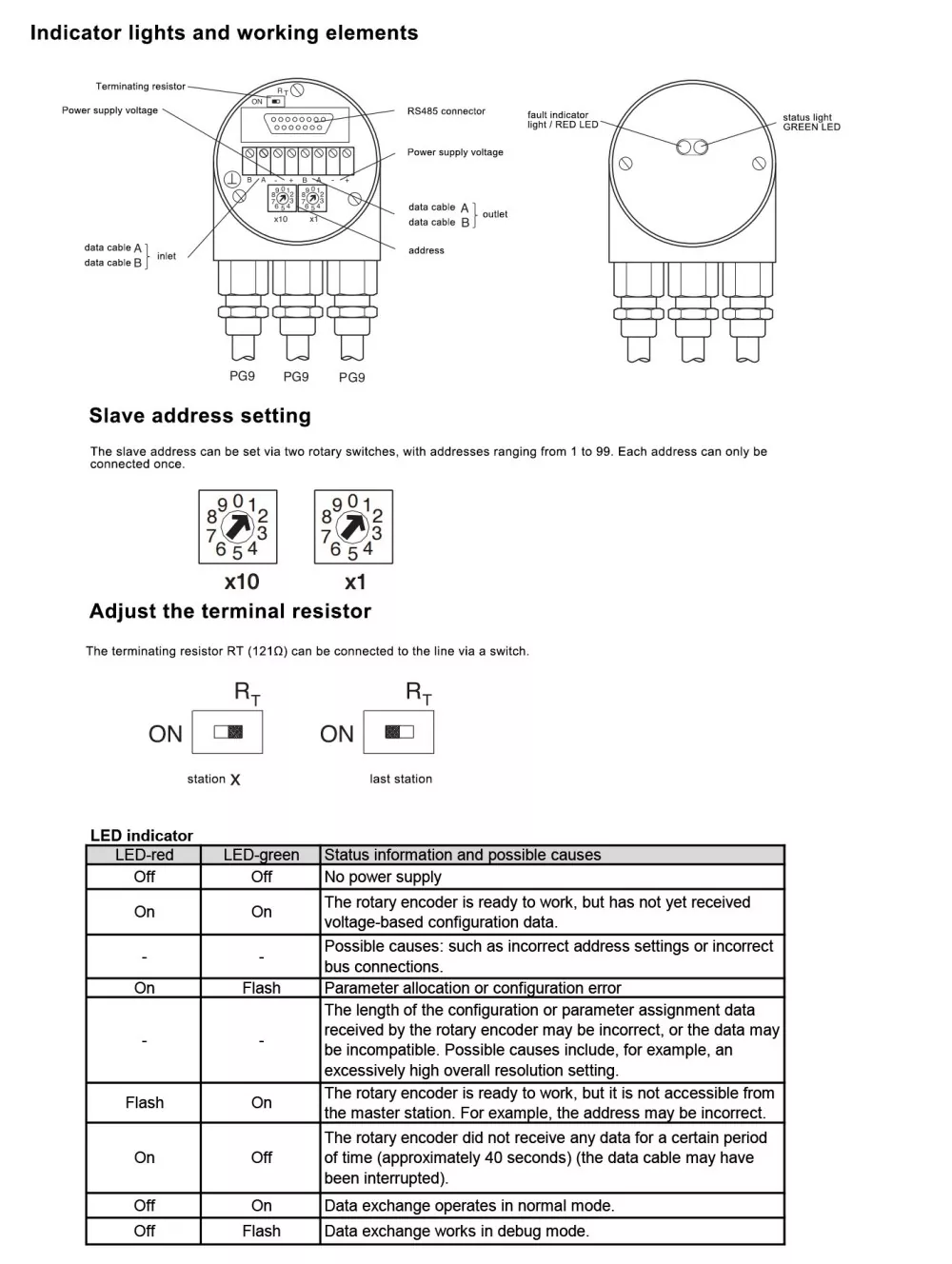

수동	주소 선택 스위치 0-99 및 종단 저항 DIP 스위치(정션 박스 포함)
부호화	바이너리 코드
역극성 보호	예
단락 보호	예
번개 및 정전기 방지	예
최대 속도	6000rpm
스핀들 부하	방사형 200N, 축방향 100N
보호	IP65, IP66
시동 토크	<0.05Nm
작동 온도	-30℃~+85℃(-40℃~85℃ 선택)
보관온도	-40℃~+100℃
충격 저항	1000m/s2,6ms(100g)
진동 방지	20g

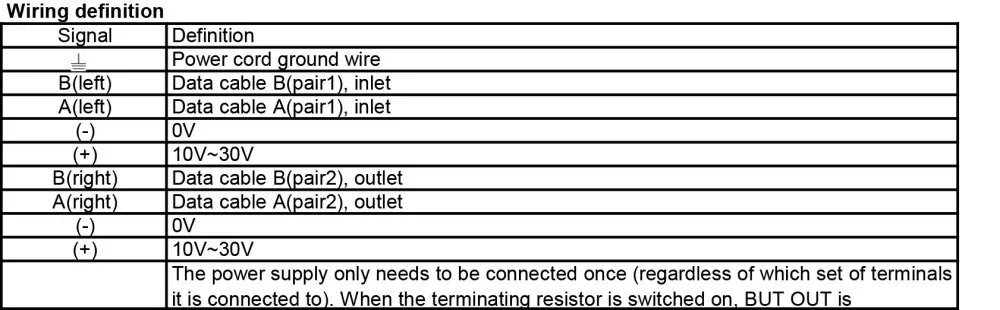

연결 방법	3xM12 커넥터
나가는 방법	방사형 측면 콘센트, 축 후면 콘센트

58mm Profibus Dp Heavy Duty Encoder

이 58mm ProfiBUS DP 헤비듀티 엔코더는 주로 높은 표준의 자동화된 중공업 생산 시나리오에 사용됩니다. 철강 제조 및 야금 산업의 고급 자동화 생산 라인에 널리 적용되어 압연 및 가공 장비의 고속 및 안정적인 위치 데이터 전송을 실현합니다. 석유화학 플랜트 및 정유공장의 대규모 자동화 생산 장비에 서비스를 제공하여 생산 라인의 정밀한 운영 모니터링을 지원합니다. 또한 대형 지능형 광산 장비, 대형 호이스트 기계, 발전소 자동화 발전 시스템 및 고정밀 제지 자동화 생산 라인에 적합하며, 높은 표준 산업 자동화 시스템을 위한 높은 신뢰성의 버스 데이터 전송 지원을 제공합니다.
