EtherCAT 헤비듀티 인코더

이 58mm EtherCAT 헤비 듀티 엔코더는 IP65~IP68 방진 및 방수 보호 기능을 갖춘 내구성 있는 알루미늄 합금 또는 스테인리스 스틸 하우징을 채택하여 극심한 중공업 환경을 위해 설계되었습니다. 12비트~16비트의 분해능 범위를 포괄하며 단일 회전 및 다중 회전 위치 데이터의 동기식 이중 출력을 지원합니다. 이 제품은 다양한 플랜지 유형, 6mm-15mm 연결 샤프트, 8-10가지 종류의 커넥터 연결 모드 및 이중 방사형/축 케이블 콘센트 디자인을 포함하여 풍부한 설치 및 연결 옵션을 제공합니다. 고성능 EtherCAT 산업용 이더넷 출력을 탑재해 초고속 실시간 데이터 전송이 특징이다.

문의 보내기

제품 설명

고정밀 자기 유도 기술, 단일 회전 또는 다중 회전 인코더;

EtherCAT 버스 최대 속도 100Mbit;

단일 회전 분해능은 최대 16비트, 다중 회전 분해능은 최대 14비트입니다.

자기장 간섭에 대한 탁월한 저항성, LED 상태 표시;

역 단락 및 단락 보호 기능이 있어 설치 오류의 영향을 줄입니다.

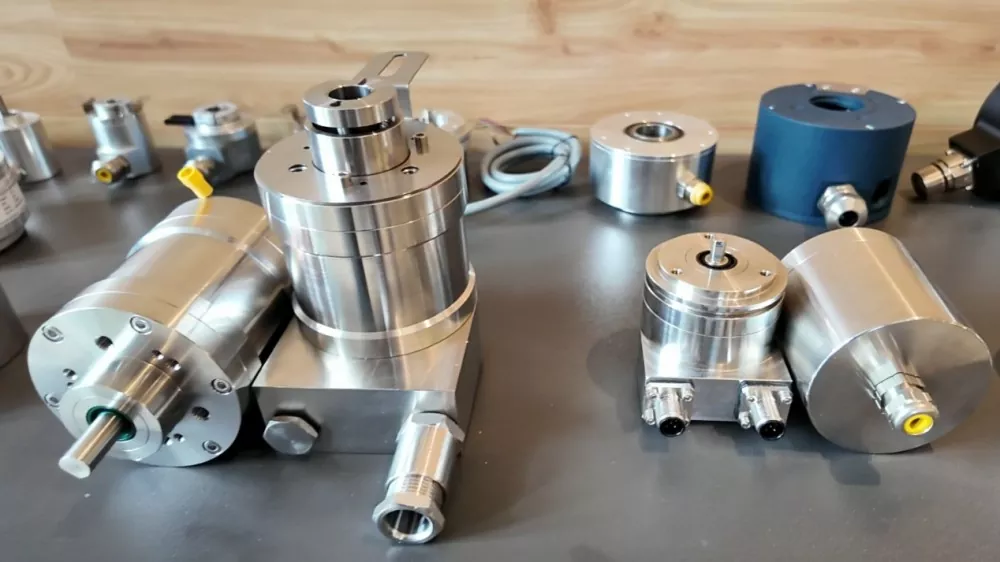

58mm Ethercat Heavy Duty Encoder

매개변수

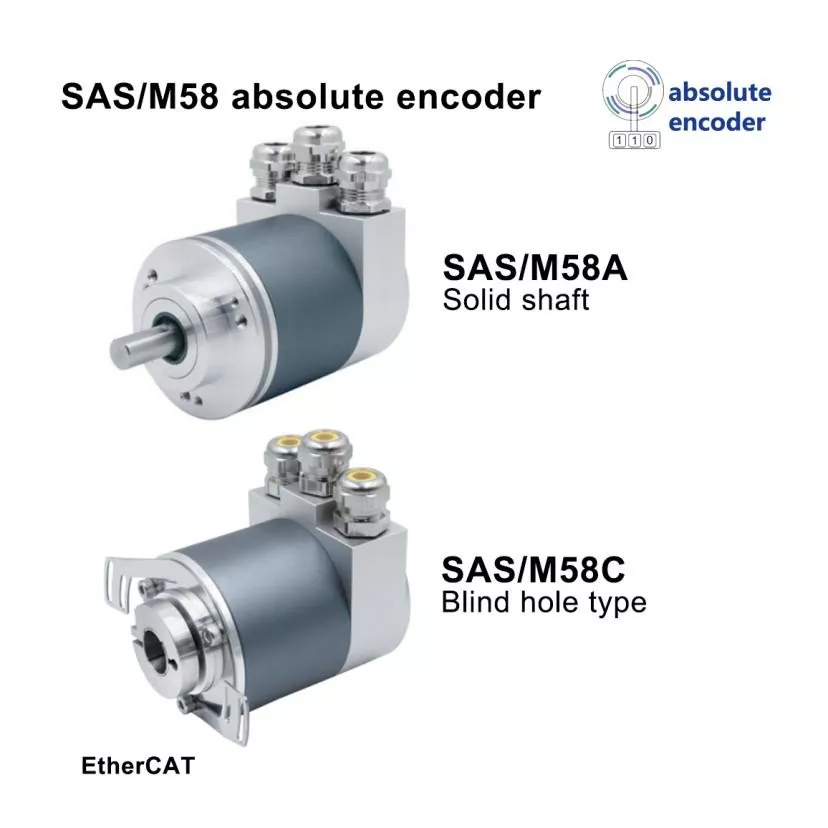

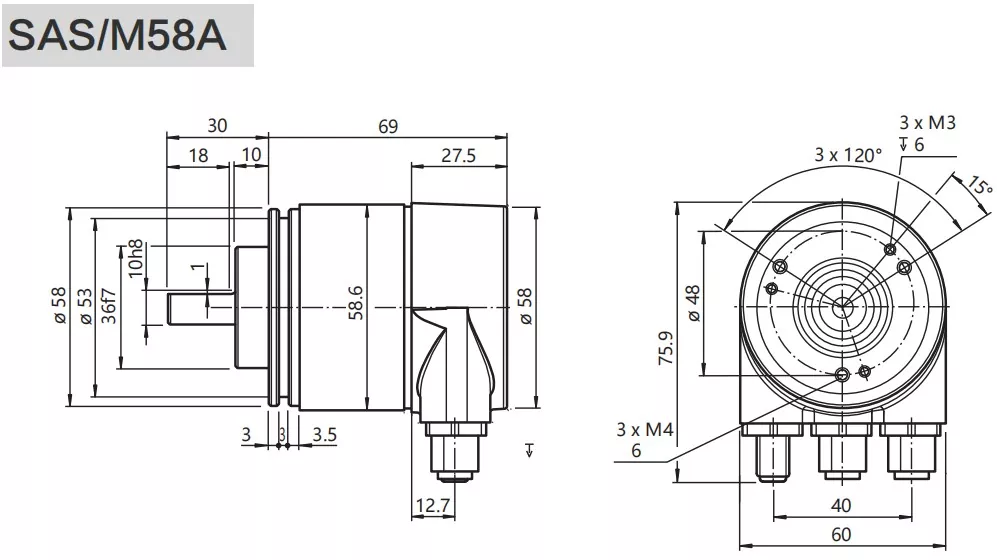

모델번호	SAS/M58A / SAS/M58C

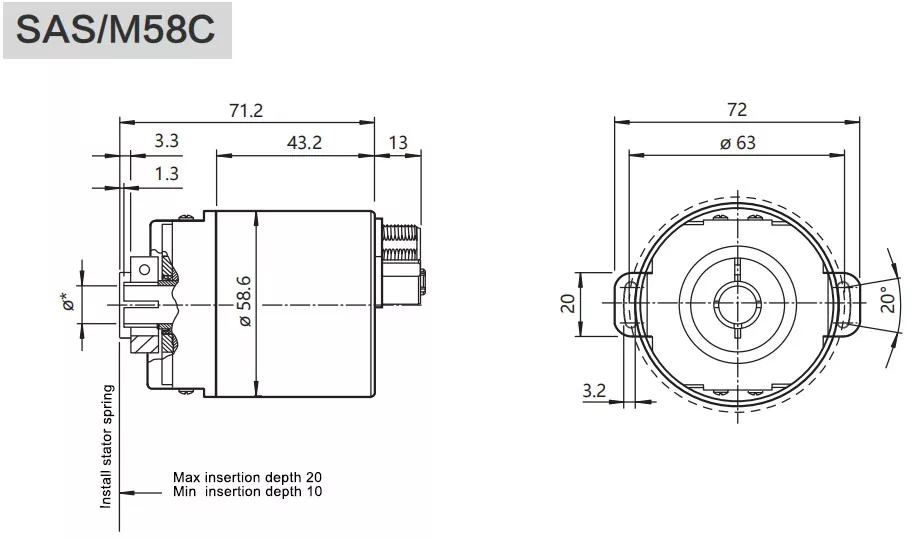

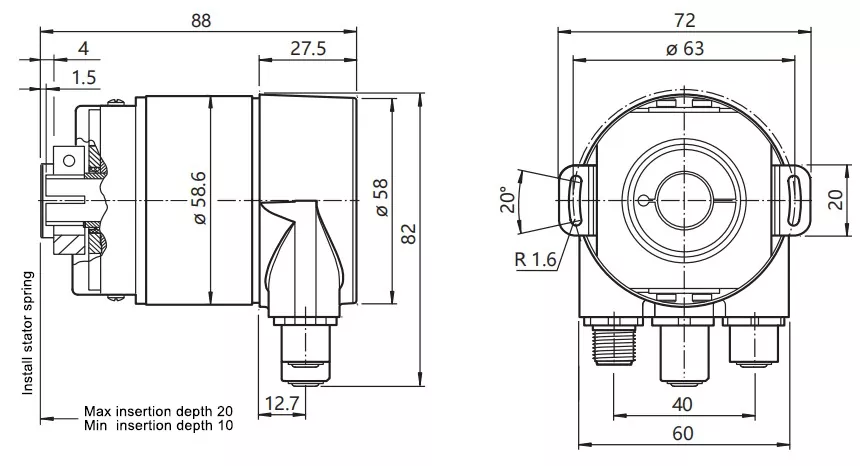

플랜지	ø58mm 솔리드 샤프트 / ø58mm 막힌 홀
스핀들 크기	ø6,8,10,12,15mm 맞춤형 가능
쉘 소재	알루미늄(스테인리스강 옵션)
신호 출력 인터페이스	EtherCAT
출력회로	ISO11898 표준 준수, 광커플러 전기 절연
프로토콜	CoE(EtherCAT을 통한 CANopen, DS-301 + DS-406)
출력 드라이버	이더넷
절대형	단일 회전 / 다중 회전
전원 전압	10~30VDC
단일 회전 분해능	표준 12비트 4096,13비트 8192, 16비트 65536
회전	1(단일 회전), 다중 회전 표준 12비트 4096, 다중 회전 최대 14비트 16384
소비전력	2.5W 이하
시작 시간	1초 미만
인터페이스 주기 시간	≥62.5μs
프로그래밍 기능	분해능, 프리셋, 계수 방향
전송 속도	10/100Mbit
진단	광전자 ASIC, 메모리, LED
부호화	바이너리 코드
역극성 보호	예
단락 보호	예
번개 및 정전기 방지	예
최대 속도	6000rpm
스핀들 부하	방사형 200N, 축방향 100N
보호	IP65, IP66
시동 토크	<0.05Nm
작동 온도	-30℃~+85℃(-40℃~85℃ 선택)
보관온도	-40℃~+100℃
충격 저항	1000m/s2,6ms(100g)
진동 방지	20g

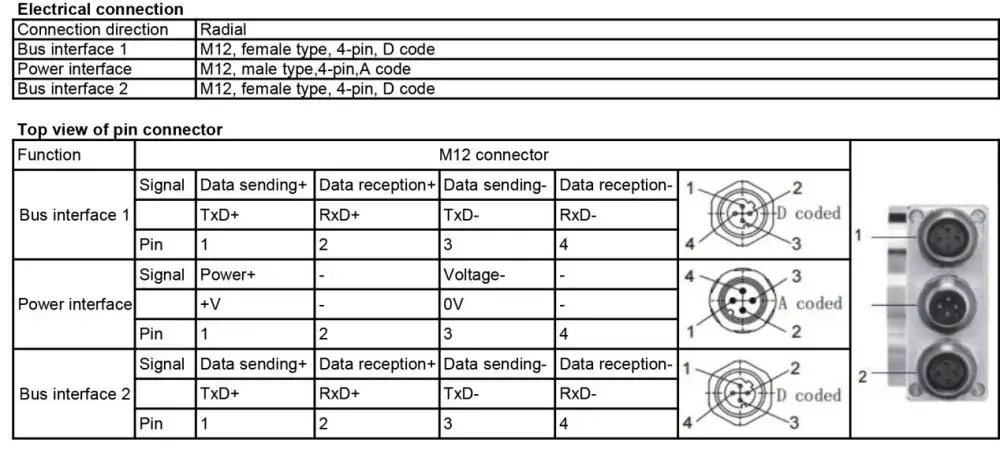

연결 방법	3xM12 커넥터
나가는 방법	방사형 측면 콘센트, 축 후면 콘센트

58mm Ethercat Heavy Duty Encoder

EtherCAT 실시간 이더넷 출력 프로토콜을 채택한 이 58mm EtherCAT 헤비 듀티 인코더는 마이크로초 수준의 고속 데이터 전송 및 초저지연 신호 피드백을 달성하여 고속 자동화 중공업 장비의 실시간 제어 요구 사항을 충족합니다. 절대 자기 인코딩 기술은 다중 회전 위치 정보의 정확한 기록, 정전 후 데이터 손실 없음, 안정적이고 지속적인 출력을 보장합니다. 고강성 금속 하우징과 IP65-IP68 높은 보호 등급은 중공업에서 발생하는 강한 진동, 충격, 부식 및 먼지와 같은 심각한 환경 간섭을 효과적으로 방지합니다. 유연한 분해능 구성과 단일/다회전 데이터의 이중 동기 출력을 지원하여 높은 안정성과 낮은 정밀도의 산업 측정 시나리오에 적합합니다. 독립적인 중복 신호 설계는 장비 작동의 내결함성을 보장하고 단일 신호 오류로 인한 생산 중단을 방지합니다. 다양한 설치 방식으로 신속한 현장 배포가 가능하며, 여러 권위 있는 인증을 통해 장기적으로 열악한 환경에서도 산업 등급의 안정적인 작동을 보장합니다.

이 EtherCAT 고속 헤비 듀티 엔코더는 실시간 제어 요구 사항이 높은 중공업 자동화 장비에 적합합니다. 철강 제조 및 야금 산업의 고속 압연 및 자동화 가공 생산 라인에 널리 사용되며 고속 운영 장비의 실시간 위치 피드백 및 동기 제어를 실현합니다. 석유화학, 정유공장, 유전 시나리오의 고정밀 자동 제어 장비에 적용되어 생산 기계의 실시간 모니터링을 보장합니다. 또한 지능형 광산 장비, 대형 호이스팅 기계, 발전소 지능형 발전 장치 및 고속 제지 생산 라인에 대한 고속 및 신뢰성 높은 위치 신호 지원을 제공하여 자동화된 산업 시스템의 효율적이고 안정적인 운영을 보장합니다.
