고정밀 자기 유도 기술, 단일 회전 또는 다중 회전 인코더;
CANopen 버스, 최대 1MHz Baud; 증분 신호는 TTL 또는 HTL 출력에 추가될 수 있습니다.
단일 회전 분해능은 최대 21비트, 다중 회전 분해능은 최대 14비트입니다.
뛰어난 충격 및 진동 저항, 높은 보호 등급: 최대 IP68;
역 단락 및 단락 보호 기능이 있어 설치 오류의 영향을 줄입니다.

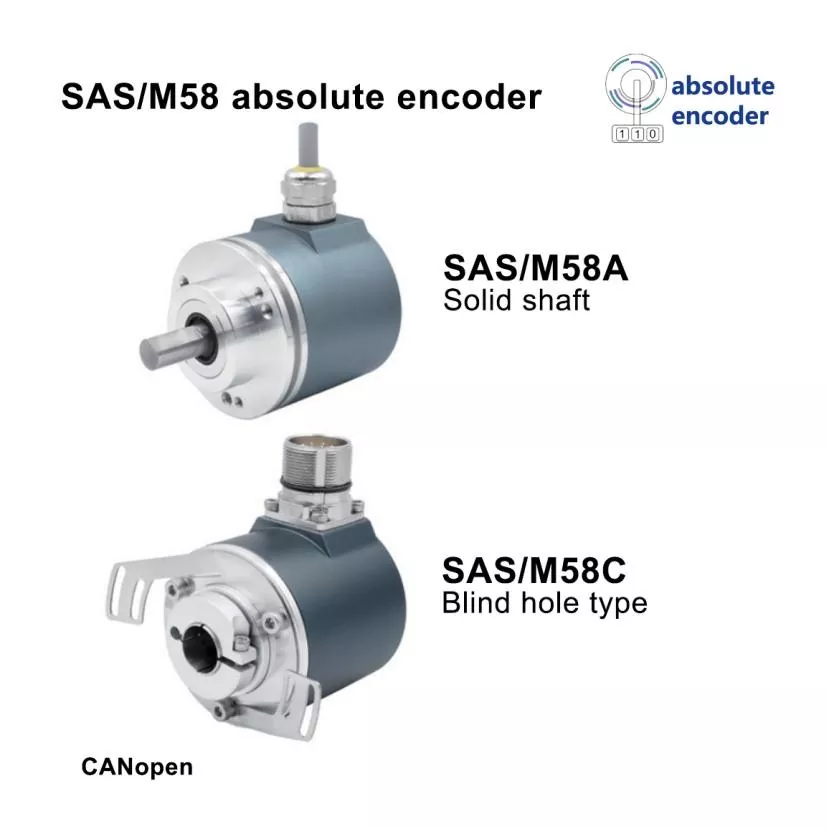

| 모델번호 | SAS/M58A / SAS/M58C |

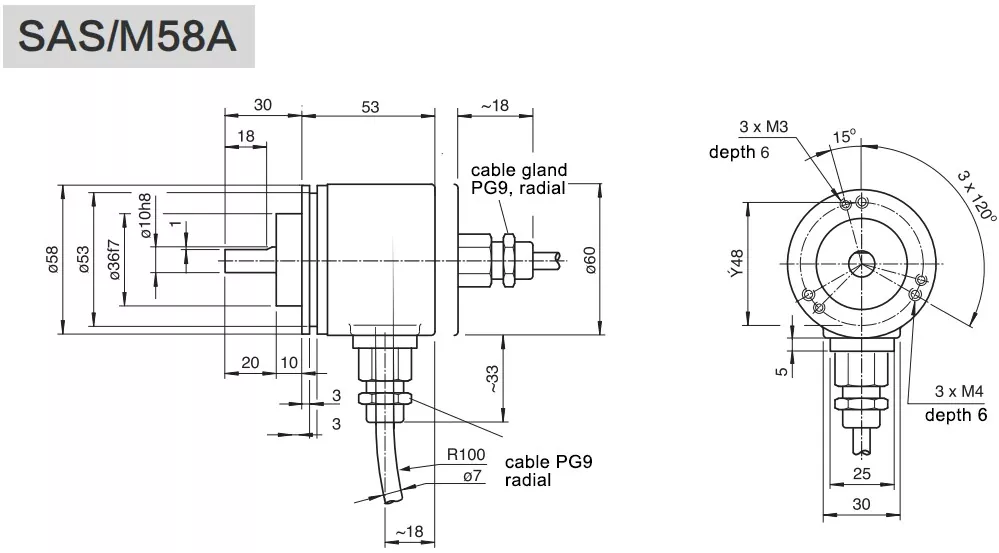

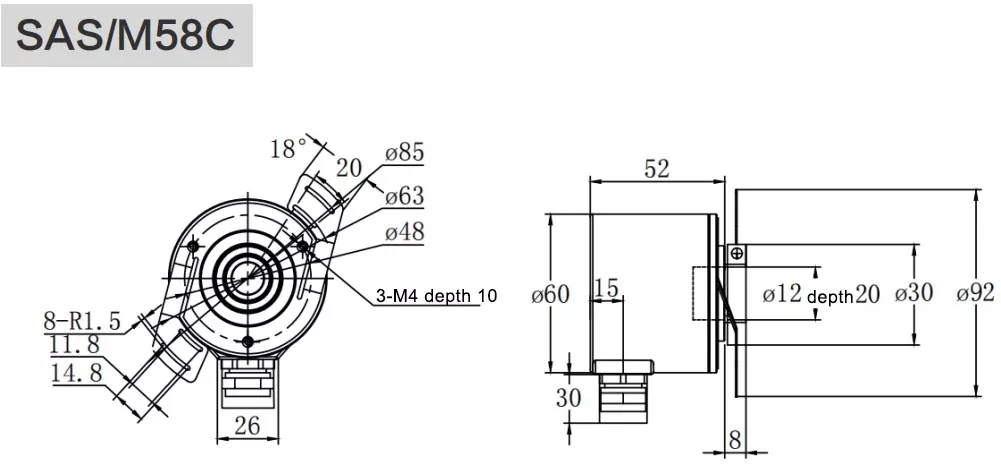

| 플랜지 | ø58mm 클램핑 플랜지가 있는 중실축 / ø58mm 막힌 구멍 |
| 스핀들 크기 | ø6,8,10,12,15mm 맞춤형 가능 |
| 쉘 소재 | 알루미늄(스테인리스강 옵션) |
| 신호 출력 인터페이스 | CANopen |
| CANopen+증분 | |
| 출력 회로 | ISO11898 표준 준수, 광커플러 전기 절연 |
| 규정 준수 프로토콜 | CANopen CiA,DS301V4.02 |
| DSP 305(LSS) | |
| DS 406/DS417(장비 프로토콜) | |
| 노드 주소 | 1-127 |
| 절대형 | 단일 회전 / 다중 회전 |
| 전원 전압 | 10~30VDC |
| 단일 회전 분해능 | 표준 12비트 4096,13비트 8192, 16비트 65536,18비트 262144,최대 21비트 2097152 |
| 회전 | 1(단일 회전), 다중 회전 표준 12비트 4096, 다중 회전 최대 14비트 16384 |
| 지원되는 전송 모드 | 폴링, 루핑, 동기화 |
| 매개변수 설정 | 지원되는 설정 노드 주소 및 전송 속도(DS305 LSS) |
| 진단하다 | 위치, 속도, 전압 및 온도; 리미트 스위치 2개, 캠 8개 |
| 부호화 | 바이너리 코드 |
| 역극성 보호 | 예 |
| 단락 보호 | 예 |
| 번개 및 정전기 방지 | 예 |
| 최대 속도 | 6000rpm |
| 스핀들 부하 | 방사형 200N, 축방향 100N |
| 보호 | IP65,IP68 |
| 시동 토크 | <0.01Nm |
| 작동 온도 | -30℃~+85℃(-40℃~85℃ 선택) |
| 보관온도 | -40℃~+100℃ |
| 충격 저항 | 1000m/s2,6ms(100g) |
| 진동 방지 | 20g |

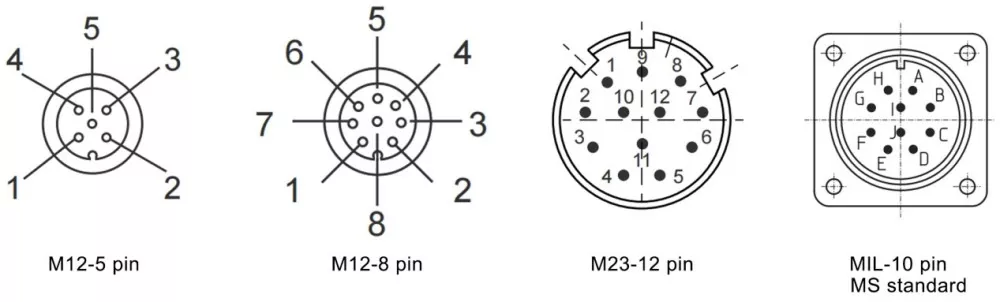

| 연결 방법 | 4x2x0.2-8 코어 차폐 케이블, M12-5 코어, M12-8 코어, M23-12 코어 수 플랜지 커넥터 |
| 나가는 방법 | 방사형 측면 콘센트, 축 후면 콘센트 |
| 선택 과목 | 증분 출력 TTL/RS422, HTL/푸시-풀 |

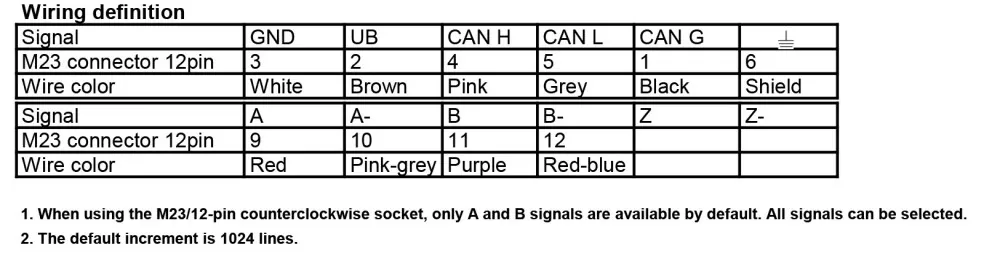

| 증분 신호 | A+ A- B+ B- Z+ Z- |
| 회전당 펄스 | 1~4096 펄스 옵션(표준 1024,2048,4096) |
CANopen 출력 인터페이스는 이 인코더의 핵심 장점으로, 고속, 고효율 데이터 전송 및 다중 장치 버스 네트워킹을 지원하여 여러 산업 장치의 중앙 집중식 제어 및 동기식 데이터 수집을 실현할 수 있습니다. 절대 다중 회전 자기 측정 기술은 비휘발성 위치 데이터를 보장하고 영점 교정을 반복할 필요가 없으며 생산 효율성을 향상시킵니다. 모든 금속으로 구성된 견고한 구조와 IP65-IP68 전체 보호 수준을 통해 중공업 환경에서 기계적 충격, 진동, 먼지, 물 및 화학적 부식을 견딜 수 있습니다. 이는 낮은 정밀도와 높은 안정성의 산업 측정 시나리오에 적응할 수 있는 유연한 분해능 조정을 통해 단일 회전 및 다중 회전 데이터의 독립적인 동기식 출력을 지원합니다. 내장된 전문 이중화 기능은 장비 작동 실패 위험을 크게 줄이고 시스템 안전성을 향상시킵니다. 표준화된 프로토콜 인증과 산업 등급 품질을 갖춘 이 제품은 강력한 환경 적응성과 긴 서비스 수명을 갖추고 있으며, 다양한 설치 방법이 다양한 현장 레이아웃 요구 사항을 충족합니다.

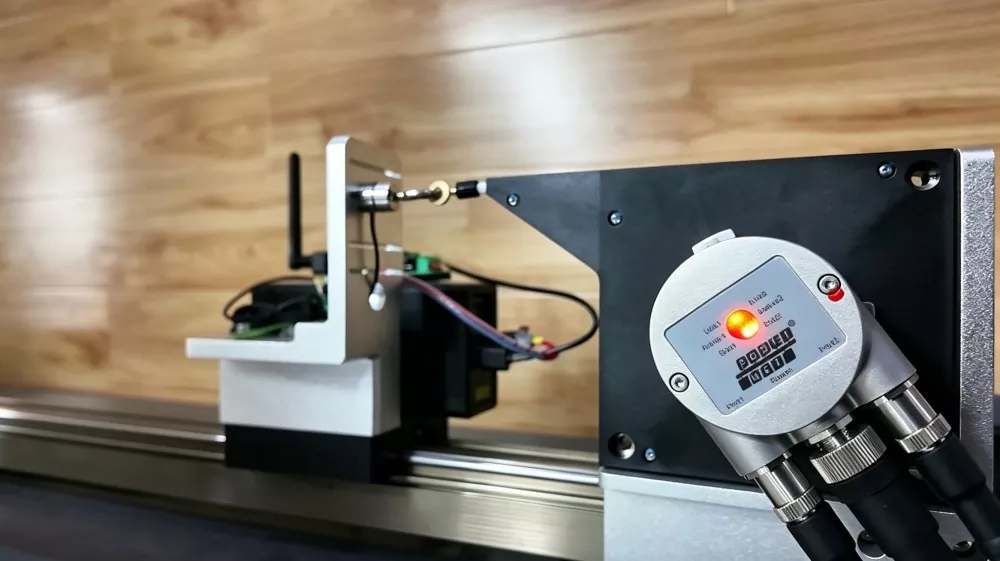

이 58mm 외경 ANopen 헤비 듀티 엔코더는 버스 네트워킹 및 고속 데이터 전송이 필요한 중공업 자동화 장비에 주로 적용 가능합니다. 철강 제조 및 야금의 지능형 생산 라인에 널리 사용되어 여러 압연 및 가공 장비의 동기 제어를 실현합니다. 유전, 석유화학 플랜트, 정유소의 자동화 기계 및 장비에 적합하며 생산 및 추출 장비의 네트워크 모니터링을 지원합니다. 또한 대규모 광산 기계, 대형 호이스팅 장비, 발전소 자동화 장치 및 제지 산업 생산 라인에 서비스를 제공하여 네트워크로 연결된 산업 자동화 시스템에 대한 높은 신뢰성의 위치 데이터 전송 및 동기 제어 지원을 제공합니다.
A: 당사의 인코더는 CE 인증, 방폭 인증, 다양한 주류 통신 프로토콜에 대한 전체 규정 준수 인증을 포함하여 완전한 산업 인증을 보유하고 있습니다.
답: 그렇습니다. 모든 제품은 국제 산업 표준에 따라 제조되며 인증된 안전성, 안정성 및 환경 적응성을 갖추고 글로벌 산업 장비 매칭에 적합합니다.
A: 우리는 Profinet, Profibus, CANopen, SSI 및 EnDat와 같은 주류 산업 프로토콜에 대한 완전한 인증 자격을 갖추고 있어 버스 인코더의 안정적이고 규정을 준수하는 통신을 보장합니다.
답: 그렇습니다. 당사의 방폭형 엔코더는 공식 방폭 인증을 획득하여 석유화학, 광산업 등 인화성 및 폭발성 작업 환경에서 안전하게 사용할 수 있습니다.
답: 물론이죠. 우리는 고객의 프로젝트 입찰, 검사 및 통관을 지원하기 위해 완전한 인증 보고서, 테스트 문서 및 규정 준수 인증서를 제공할 수 있습니다.
