IO 헤비듀티 인코더

이 58mm IO 헤비듀티 엔코더는 IP65~IP68 전체 범위 산업 보호 기능을 갖춘 고품질 알루미늄 합금 또는 스테인리스 스틸 하우징으로 제작되었습니다. 단일 회전 및 다중 회전 위치 데이터의 동기 출력을 실현하며 분해능은 12비트에서 16비트 사이에서 조정 가능합니다. 이 제품은 다중 플랜지 구조, 6mm-15mm 연결 샤프트, 8-10가지 유형의 커넥터 연결 모드 및 방사형/축형 케이블 콘센트 모드를 포함한 다양한 설치 조합을 지원합니다. 표준 IO 신호 출력을 채택하여 간단한 배선, 빠른 응답 및 강력한 실용성이 특징입니다. 안정적인 이중화 기능으로 EU CE 인증 및 방폭 인증을 획득했습니다. 국내 철강, 석유화학, 건설기계 분야에 안정적으로 적용되어 다양한 가혹한 중공업 작업조건에도 탁월한 안정성을 발휘합니다.

문의 보내기

제품 설명

고정밀 자기 유도 기술, 단일 회전 또는 다중 회전 인코더;

병렬 푸시-풀, 그레이 코드 또는 바이너리 코드;

뛰어난 충격 및 진동 저항, 높은 보호 등급: 최대 IP68;

역 단락 및 단락 보호 기능을 갖추고 있어 설치 오류의 영향을 줄입니다.

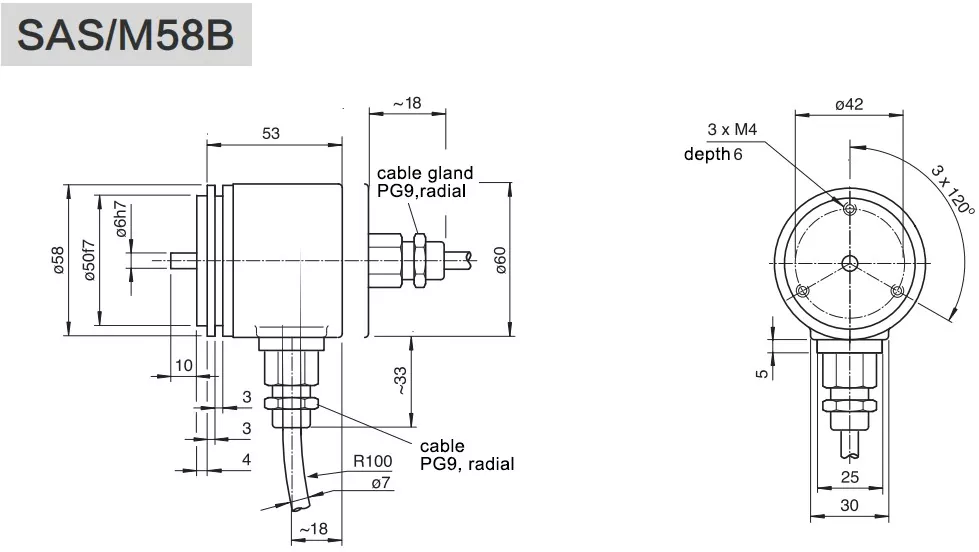

58mm Io Heavy Duty Encoder

인코더의 IO 출력 설계는 간단한 회로 구조, 편리한 현장 배선 및 디버깅, 빠른 신호 응답 및 낮은 고장률을 특징으로 하며 이는 간단하고 안정적인 산업 제어 시나리오에 매우 적합합니다. 절대 다회전 자기 측정 기술은 빈번한 영점 조정 없이도 정확하고 안정적인 위치 데이터 출력을 보장합니다. 견고한 전체 금속 하우징과 IP65-IP68 높은 보호 등급은 중공업 분야의 먼지, 물, 오일 오염 및 기계적 손상을 효과적으로 방지합니다. 단일 회전 및 다중 회전 데이터의 이중 동기 출력과 유연한 분해능 조정을 지원하여 대부분의 중공업 장비의 낮은 정밀도와 높은 안정성의 측정 요구 사항을 충족합니다. 내장된 중복 신호 기능은 신호 이상으로 인한 장비 정지를 효과적으로 방지하고 작동 연속성을 향상시킵니다. 다양한 설치 방법으로 유연한 현장 조립이 가능하며, 권위 있는 산업 인증을 통해 장기적으로 열악한 작업 환경에서도 안정적인 작동을 보장합니다.

매개변수

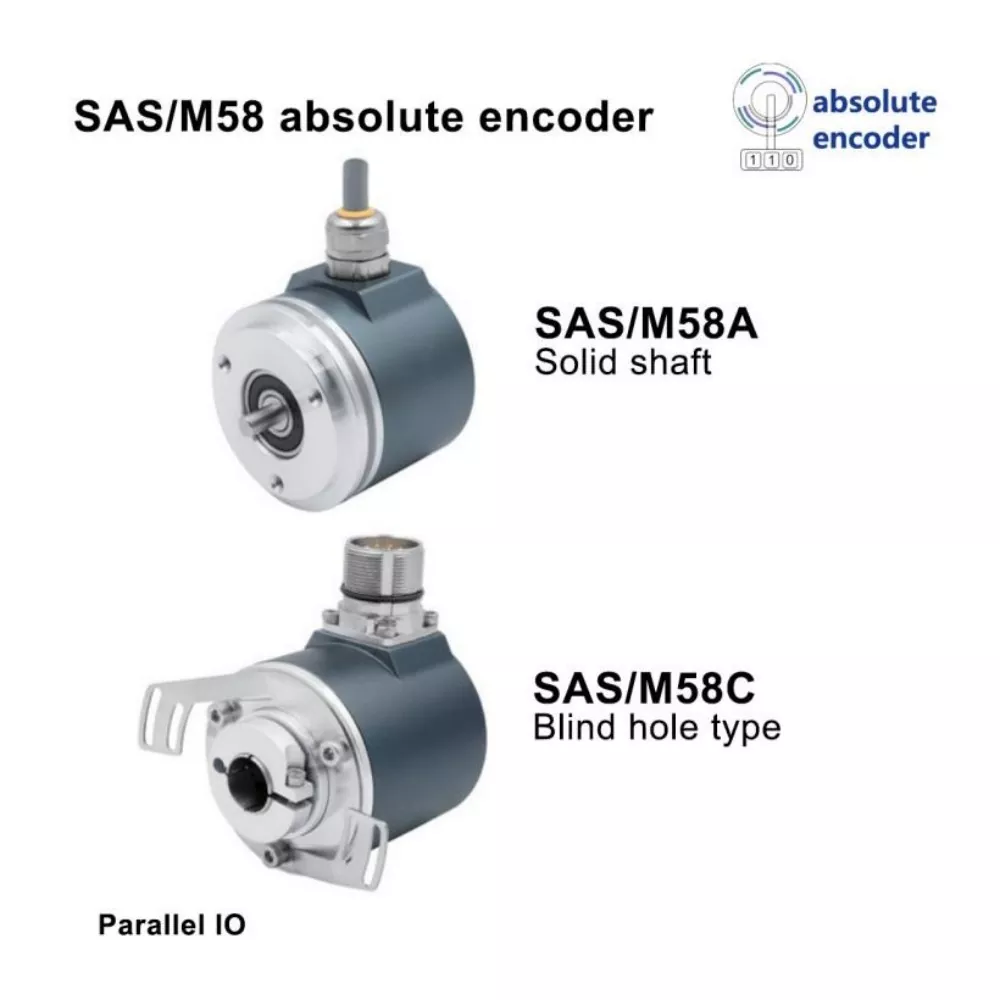

모델번호	SAS/M58A / SAS/M58C

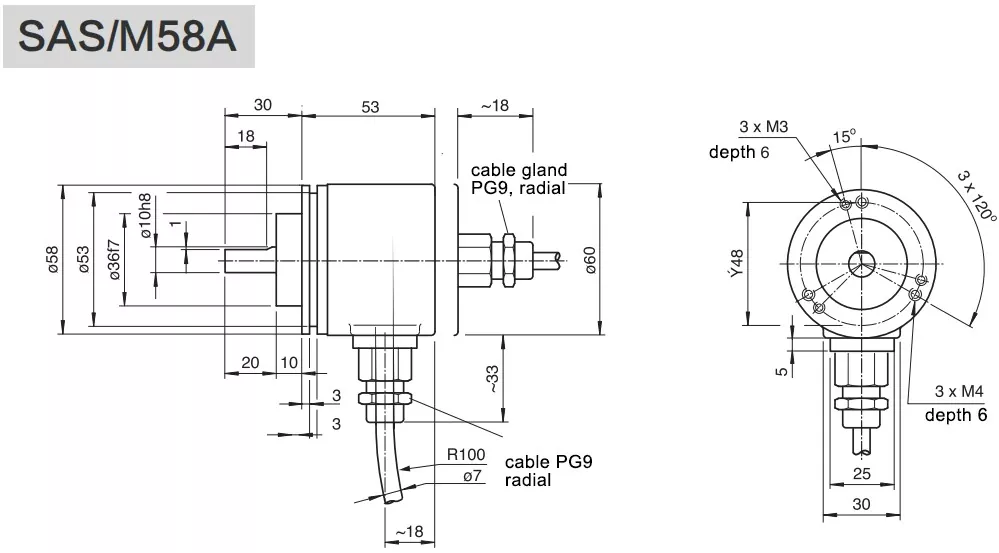

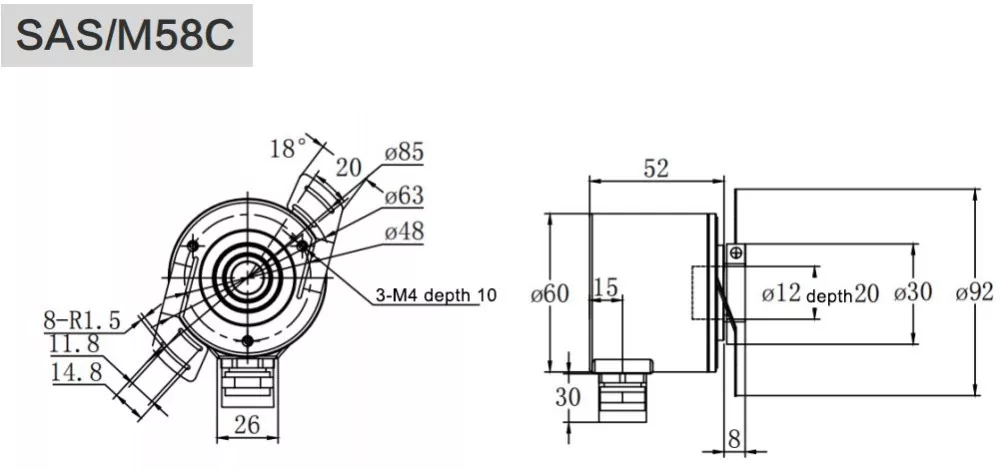

플랜지	ø58mm 클램핑 플랜지가 있는 중실축 / ø58mm 막힌 구멍
스핀들 크기	ø6,8,10,12,15mm 맞춤형 가능
쉘 소재	알루미늄(스테인리스강 옵션)
신호 출력 인터페이스	병렬 푸시-풀
출력 드라이버	푸시풀형
절대형	단일 회전 / 다중 회전
전원 전압	10~30VDC
단일 회전 분해능	표준 12비트 4096,13비트 8192, 16비트 65536
회전	1(단일 회전), 다중 회전 표준 12비트 4096, 다중 회전 최대 14비트 16384
소비전력	1.5W 이하
시작 시간	80ms
수동	회전 방향, 지우기
코딩	그레이 코드 또는 바이너리
역극성 보호	예
단락 보호	예
번개 및 정전기 방지	예
최대 속도	6000rpm
스핀들 부하	방사형 200N, 축방향 100N
보호	IP65,IP68
시동 토크	<0.01Nm
작동 온도	-30℃~+85℃(-40℃~85℃ 선택)
보관온도	-40℃~+100℃
충격 저항	1000m/s2,6ms(100g)
진동 방지	20g

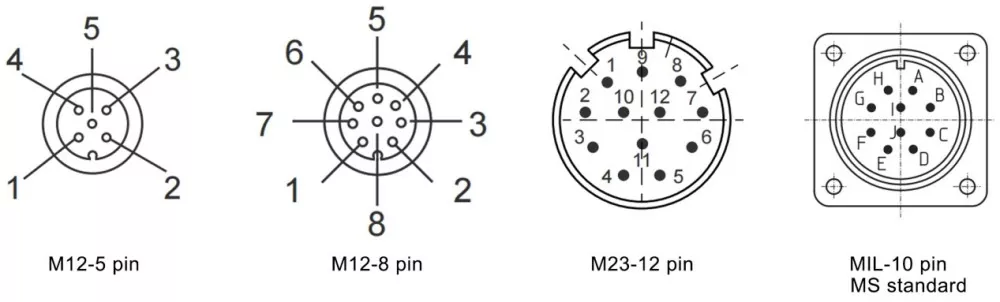

연결 방법	4x2x0.2-8 코어 차폐 케이블, M12-5 코어, M12-8 코어, M23-12 코어 수 플랜지 커넥터
나가는 방법	방사형 측면 콘센트, 축 후면 콘센트

이 58mm IO 헤비듀티 엔코더는 간단한 신호 제어와 높은 작동 안정성이 요구되는 기존 중공업 장비에 널리 사용됩니다. 주로 철강 압연 장비 및 야금 가공 기계의 위치 제한 및 스트로크 제어에 적용됩니다. 제지 산업, 석유화학 플랜트, 정유소의 생산 장비의 기본 위치 모니터링 및 신호 피드백에 적합합니다. 또한 호이스트 기계의 리프팅 스트로크 제어, 광산 운송 장비의 위치 감지 및 발전소 발전 장비의 기본 작동 모니터링 기능을 제공하여 기존 중공업 기계 장비에 대한 간단하고 안정적이며 신뢰할 수 있는 신호 지원을 제공합니다.
