EtherNET IP 헤비듀티 인코더

58mm EtherNET IP 헤비듀티 인코더는 12비트에서 16비트까지 조정 가능한 해상도로 단일 회전 및 다중 회전 위치 데이터의 동기 출력을 지원합니다. 이 제품은 다양한 주류 플랜지 유형, 6mm-15mm 샤프트 연결 사양, 8-10가지 선택적 연결 모드 및 방사형/축형 이중 케이블 콘센트를 포함한 포괄적인 설치 구성을 갖추고 있습니다. EtherNET IP 산업용 이더넷 출력을 채택하여 네트워크 호환성과 확장성이 뛰어납니다. EU CE 인증, 방폭 인증 및 전문 EtherNET IP 프로토콜 인증을 통과했으며 안정적인 품질로 국내 철강 대기업, 석유화학 정유소 및 중공업 기계 분야에서 널리 인정받고 적용되었습니다.

문의 보내기

제품 설명

고정밀 자기 유도 기술, 단일 회전 또는 다중 회전 인코더;

EtherNET/IP 버스 최대 속도 100Mbit;

최대 18비트의 단일 회전 분해능, 최대 14비트의 다중 회전 분해능;

자기장 간섭에 대한 탁월한 저항성, LED 상태 표시;

역 단락 및 단락 보호 기능이 있어 설치 오류의 영향을 줄입니다.

58mm Ethernet Ip Heavy Duty Encoder

매개변수

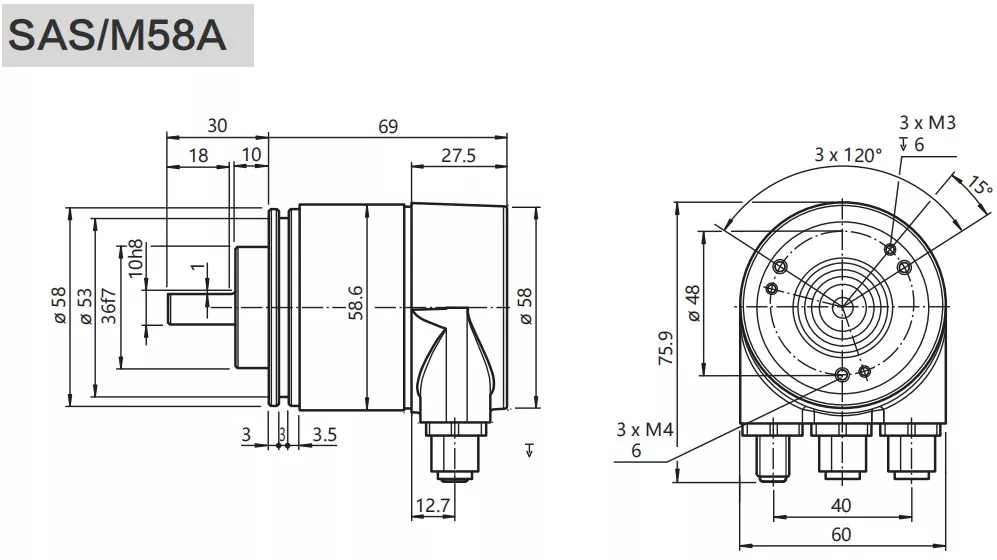

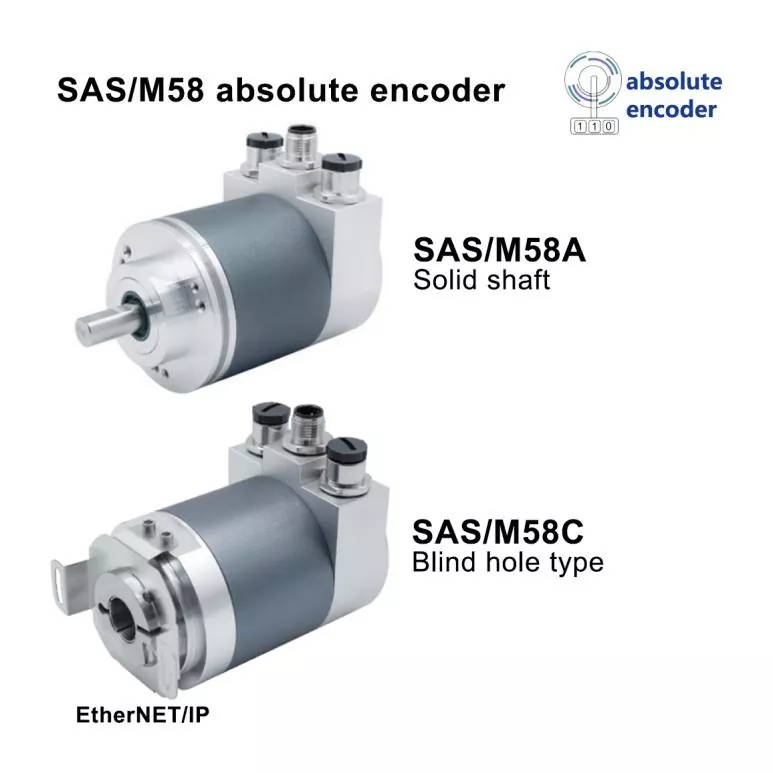

모델번호	SAS/M58A / SAS/M58C

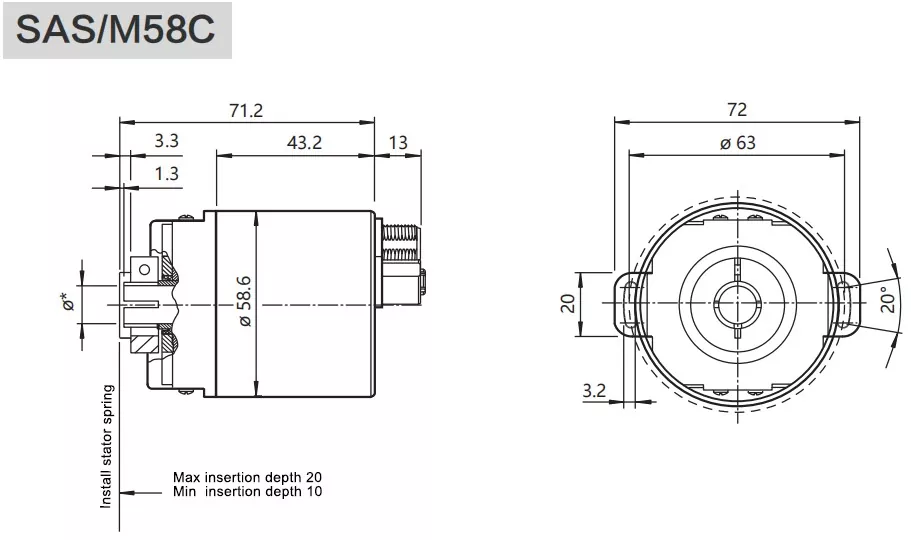

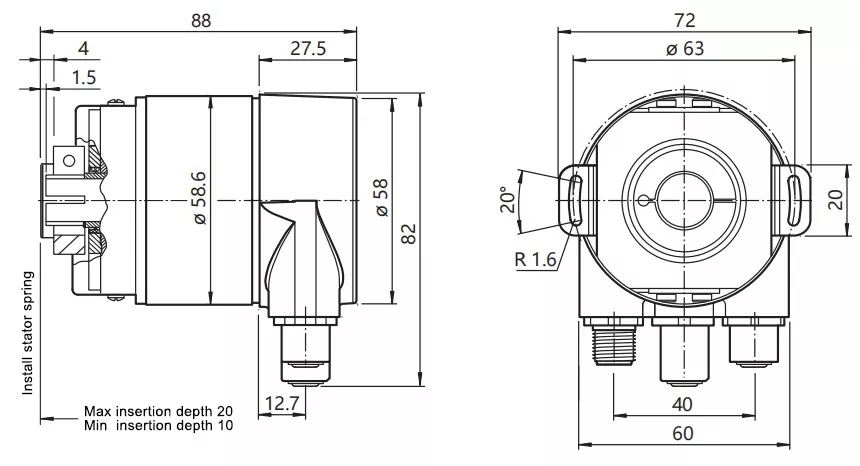

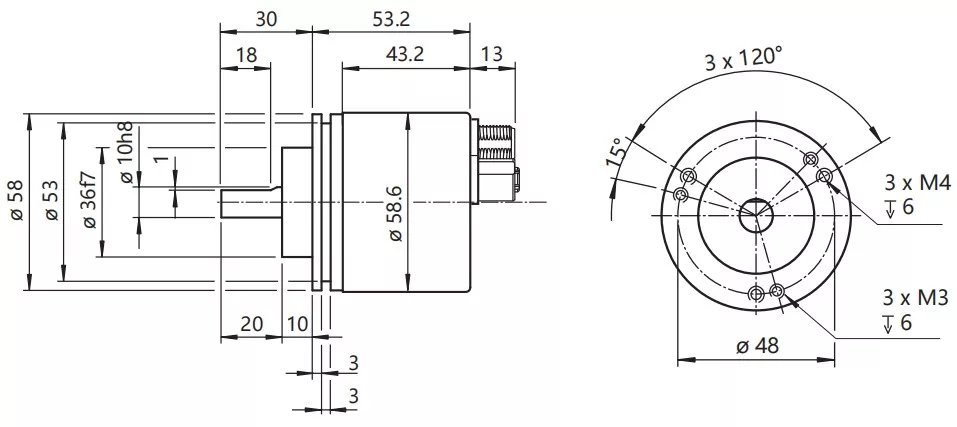

플랜지	ø58mm 솔리드 샤프트 / ø58mm 막힌 홀
스핀들 크기	ø6,8,10,12,15mm 맞춤형 가능
쉘 소재	알루미늄(스테인리스강 옵션)
신호 출력 인터페이스	이더넷/IP
프로토콜	CIP(공통 산업 프로토콜)
출력 드라이버	이더넷
절대형	단일 회전 / 다중 회전
전원 전압	10~30VDC
단일 회전 분해능	표준 12비트 4096,13비트 8192, 16비트 65536, 18비트 2677216
회전	1(단일 회전), 다중 회전 표준 12비트 4096, 다중 회전 최대 14비트 16384
소비전력	3W 이하
시작 시간	15초 미만
인터페이스 주기 시간	≥1ms
프로그래밍 기능	분해능, 시간축 및 속도, 사전 설정 값, 계산 방향, IP 주소
전송 속도	100Mbit
부호화	바이너리 코드
역극성 보호	예
단락 보호	예
번개 및 정전기 방지	예
최대 속도	6000rpm
스핀들 부하	방사형 200N, 축방향 100N
보호	IP65, IP66
시동 토크	<0.05Nm
작동 온도	-30℃~+85℃(-40℃~85℃ 선택)
보관온도	-40℃~+100℃
충격 저항	1000m/s2,6ms(100g)
진동 방지	20g

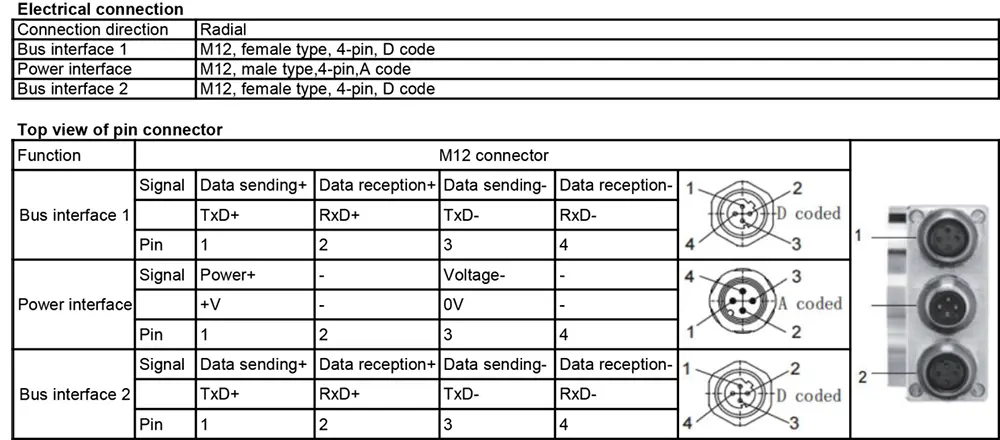

연결 방법	3xM12 커넥터
나가는 방법	방사형 측면 콘센트, 축 후면 콘센트

58mm Ethernet Ip Heavy Duty Encoder

이 58mm EtherNET IP 헤비 듀티 인코더는 주류 산업용 이더넷 시스템과 호환되는 EtherNET IP 산업용 이더넷 출력을 채택하여 장거리 네트워크 전송, 다중 장치 상호 연결 및 유연한 네트워크 확장을 지원하여 지능형 산업 제어 시스템의 구축을 촉진합니다. 내장된 절대 다중 회전 자기 감지 기술은 위치 데이터의 안정적인 저장, 정전 후 제로 드리프트 없음, 일관되고 안정적인 데이터 출력을 보장합니다. 고강도 금속 쉘과 IP65-IP68 방진, 방수 및 부식 방지 구조는 중공업 분야의 고온, 고습, 부식 및 강한 진동과 같은 극한의 가혹한 환경에 적응합니다. 단일/다회전 데이터 및 다중 해상도 스위칭의 이중 동기 출력을 지원하여 다양한 산업 응용 분야 요구 사항을 충족합니다. 신뢰성이 높은 이중화 기능은 장비 오류 방지 능력과 작동 안전성을 향상시킵니다. 다양한 설치 및 연결 방법으로 유연한 현장 적응이 가능하며 여러 권위 있는 산업 인증을 통해 중공업 시나리오에서 장기적으로 안정적인 작동을 보장합니다.

이 EtherNET IP 헤비 듀티 인코더는 주로 지능형 네트워크 중공업 자동화 시나리오에 사용됩니다. 이는 철강 제조 및 야금 가공의 지능형 변환 생산 라인에 널리 적용되어 생산 장비의 네트워크 모니터링 및 원격 제어를 실현합니다. 유전, 석유화학 플랜트, 정유소의 지능형 생산 및 추출 장비를 제공하여 원격 데이터 전송 및 장비 상태 모니터링을 지원합니다. 또한 지능형 광산 기계, 대형 호이스팅 및 리프팅 장비, 발전소 지능형 발전 시스템 및 자동화된 제지 생산 라인에 적합하여 지능형 중공업 장비에 대한 안정적인 네트워크 데이터 전송 및 위치 피드백 지원을 제공합니다.
