ProfiNET IO 헤비듀티 인코더

열악한 산업 환경을 위한 58mm ProfiNET IO 헤비듀티 엔코더인 이 제품은 IP65-IP68 최고 수준의 산업 보호 기능을 갖춘 내구성 있는 알루미늄 합금 또는 스테인리스강 보호 하우징을 채택합니다. 이는 12비트~16비트의 분해능 범위로 단일 회전 및 다중 회전 위치 데이터의 동기 출력을 지원합니다. 높은 신뢰성의 중복 기능이 내장되어 있으며 EU CE 인증, 방폭 인증 및 ProfiNET IO 전문 프로토콜 인증을 통과했습니다. 안정적이고 우수한 제품 성능으로 국내 철강 대기업, 석유화학 정유소 및 지능형 건설 기계 분야에서 널리 사용되었습니다.

문의 보내기

제품 설명

고정밀 자기 유도 기술, 단일 회전 또는 다중 회전 인코더;

PROFINET I/O 버스 최대 속도 100Mbit;

최대 18비트의 단일 회전 분해능, 최대 14비트의 다중 회전 분해능;

자기장 간섭에 대한 탁월한 저항성, LED 상태 표시;

역 단락 및 단락 보호 기능이 있어 설치 오류의 영향을 줄입니다.

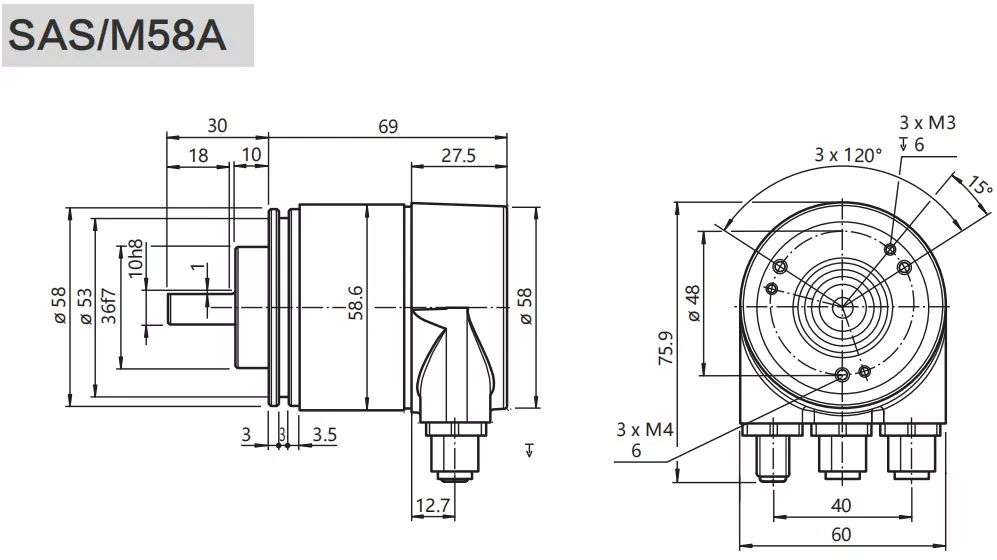

58mm Profinet Io Heavy Duty Encoder

이 58mm ProfiNET IO 헤비듀티 엔코더는 ProfiNET IO 산업용 이더넷 출력을 채택하여 고효율 실시간 데이터 전송, 유연한 네트워크 토폴로지, 편리한 장비 네트워킹 및 확장을 실현하며 이는 지능형 모듈식 산업 자동화 시스템에 적합합니다. 절대 다중 회전 자기 인코딩 기술은 위치 데이터의 비휘발성 저장, 절전 제로 드리프트 없음, 지속적이고 안정적인 신호 출력을 보장합니다. 고강도 올메탈 하우징과 IP65-IP68 방진, 방수 및 부식 방지 구조는 중공업 분야의 고온, 고습, 강한 진동 및 화학적 부식과 같은 극한의 열악한 환경에 완벽하게 적응합니다. 단일/다회전 데이터의 이중 동기 출력과 다중 분해능 스위칭을 지원하여 다양한 안정성이 높은 산업 측정 요구 사항을 충족합니다. 고급 이중화 기능은 장비 결함 자체 복구 능력과 작동 신뢰성을 향상시킵니다. 다양한 산업 표준 설치 방법은 표준화된 현장 배포를 보장하며, 여러 권위 있는 인증을 통해 중공업 시나리오에서 장기적으로 안정적인 작동을 보장합니다.

매개변수

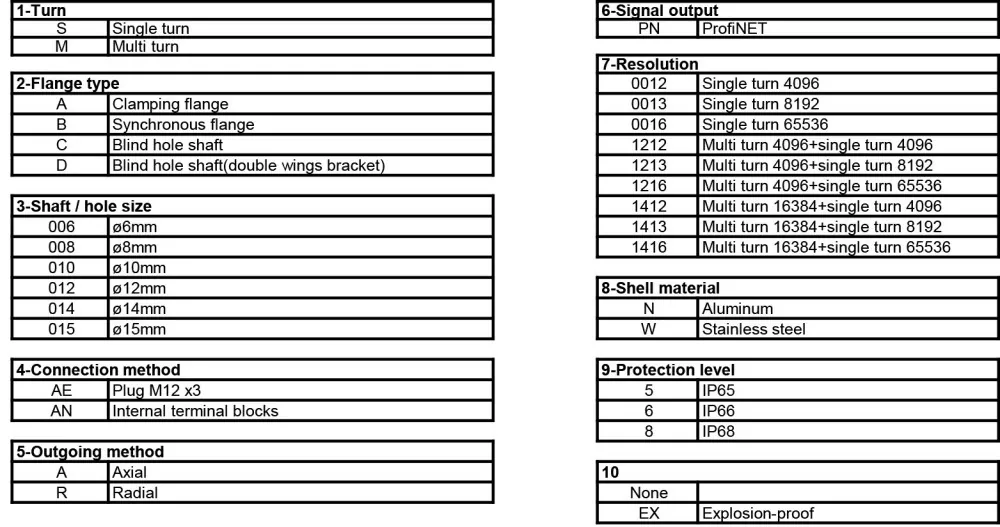

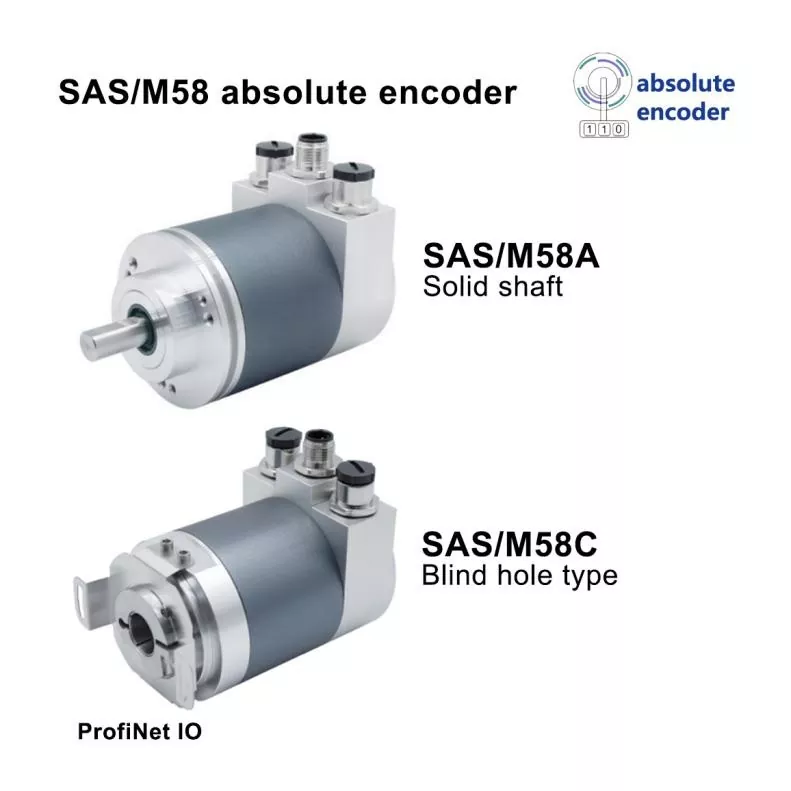

모델번호	SAS/M58A / SAS/M58C

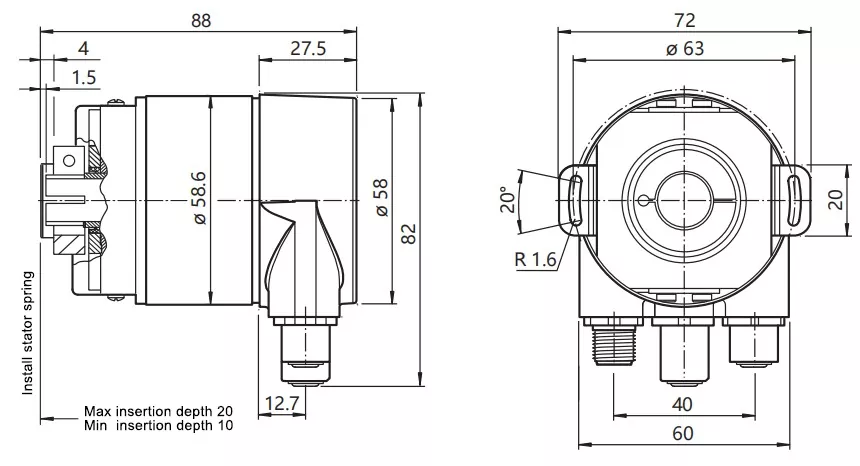

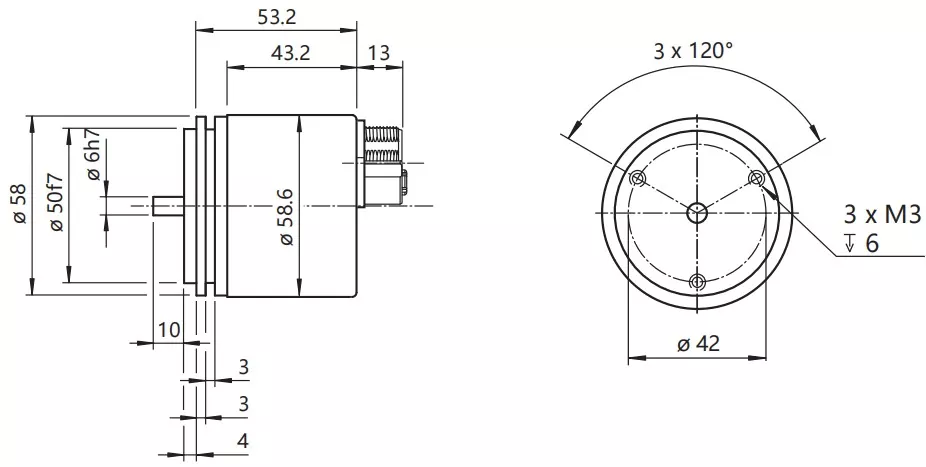

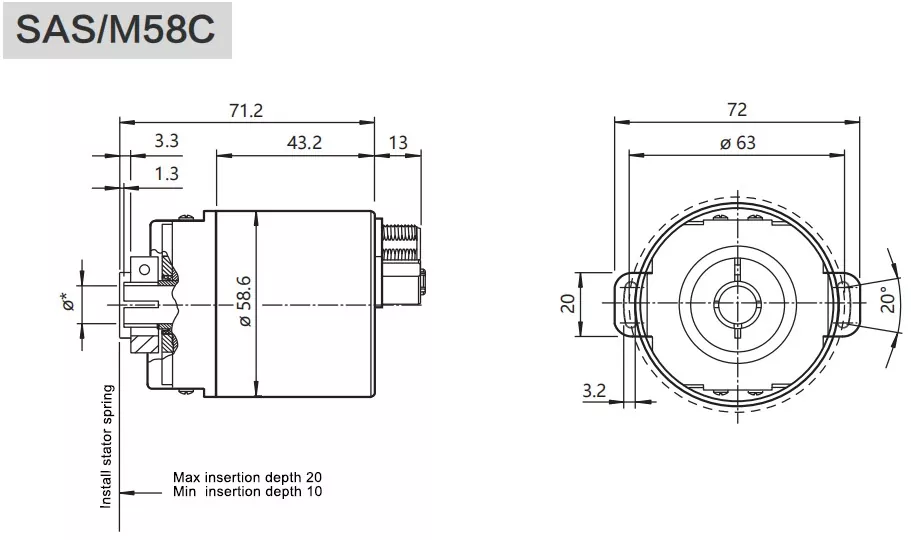

플랜지	ø58mm 솔리드 샤프트 / ø58mm 막힌 홀
스핀들 크기	ø6,8,10,12,15mm 맞춤형 가능
쉘 소재	알루미늄(스테인리스강 옵션)
신호 출력 인터페이스	프로피넷 I/O
프로토콜	Profidrive 프로필 4.x, 인코더 프로필 4.0, 4.1, 4.2
출력 드라이버	이더넷
절대형	단일 회전 / 다중 회전
전원 전압	10~30VDC
단일 회전 분해능	표준 12비트 4096,13비트 8192, 16비트 65536, 18비트 2677216
회전	1(단일 회전), 다중 회전 표준 12비트 4096, 다중 회전 최대 14비트 16384
소비전력	3W 이하
시작 시간	15초 미만
인터페이스 주기 시간	≥125μs
프로그래밍 기능	분해능, 시간축 및 속도, 사전 설정 값, 계산 방향, IP 주소
전송 속도	100Mbit
진단	광전자 ASIC, 메모리, LED
부호화	바이너리 코드
역극성 보호	예
단락 보호	예
번개 및 정전기 방지	예
최대 속도	6000rpm
스핀들 부하	방사형 200N, 축방향 100N
보호	IP65, IP66
시동 토크	<0.05Nm
작동 온도	-30℃~+85℃(-40℃~85℃ 선택)
보관온도	-40℃~+100℃
충격 저항	1000m/s2,6ms(100g)
진동 방지	20g

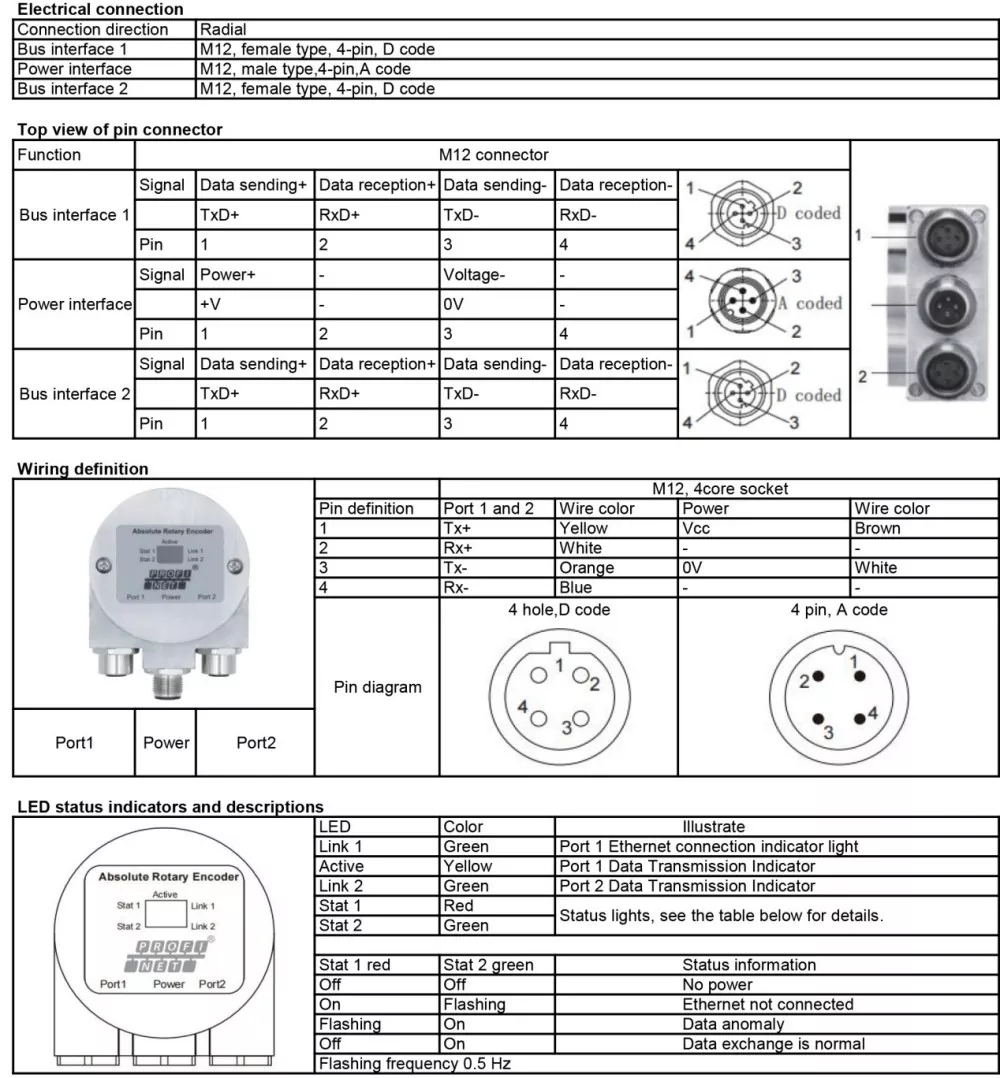

연결 방법	3xM12 커넥터
나가는 방법	방사형 측면 콘센트, 축 후면 콘센트

이 ProfiNET IO 지능형 헤비 듀티 엔코더는 주로 지능적이고 네트워크로 연결된 중공업 자동화 시나리오에 적용 가능합니다. 철강 제조 및 야금 가공의 지능형 업그레이드 생산 라인에 널리 사용되어 생산 장비의 네트워크화되고 지능적인 모니터링을 실현합니다. 유전, 석유화학 플랜트, 정유소의 지능형 생산 장비에 서비스를 제공하여 실시간 데이터 상호 작용과 장비의 원격 지능형 제어를 지원합니다. 또한 지능형 광산 기계, 대형 호이스팅 지능형 장비, 발전소 지능형 발전 시스템 및 자동화된 제지 지능형 생산 라인에 적합하여 현대 지능형 중공업을 위한 높은 신뢰성의 실시간 데이터 전송 및 지능형 제어 지원을 제공합니다.

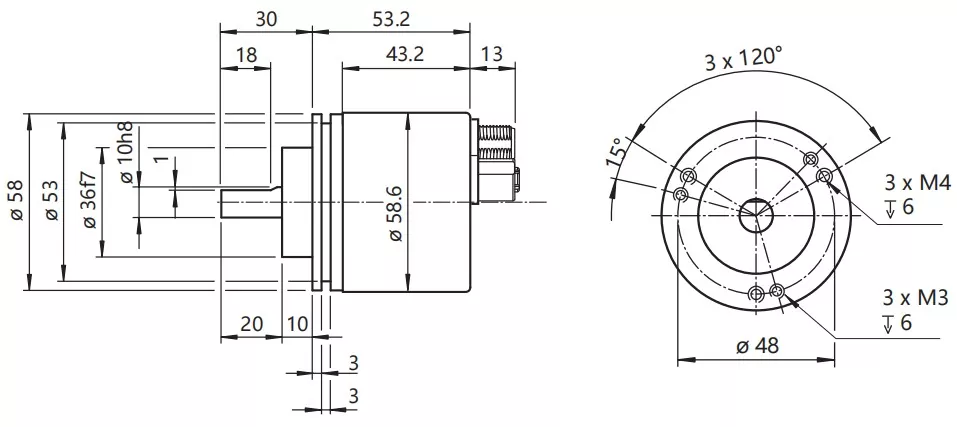

58mm Profinet Io Heavy Duty Encoder
